Elektrische Prüfung und Protokollierung Spezielle Maschinen präzise messen

Jedes Stück ein Unikat: Sondermaschinen sind auf die Bedürfnisse des jeweiligen Kunden exakt zugeschnitten. Dies stellt nicht nur an die Konstrukteure und Ingenieure der Hersteller hohe Anforderungen, sondern auch an die elektrischen Prüfungen der Geräte: die Messungen lassen sich nicht automatisieren und auch bei ihrer Protokollierung gilt es, auf die Kundenwünsche individuell einzugehen.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

SAB Bröckskes GmbH & Co KG

dataTec AG

GMC-I Gossen-Metrawatt GmbH

Reckendorf am Rande der Weltkulturerbestadt Bamberg: Hier ist Wills Ideenschmiede zuhause, ein kleiner Betrieb, der spezifizierte Sondermaschinen nicht nur konstruiert, sondern auch baut und erprobt. Bei seinen Schutzmaßnahmenprüfungen setzt das Unternehmen gleich auf mehrere Geräte der Marke Gossen Metrawatt.

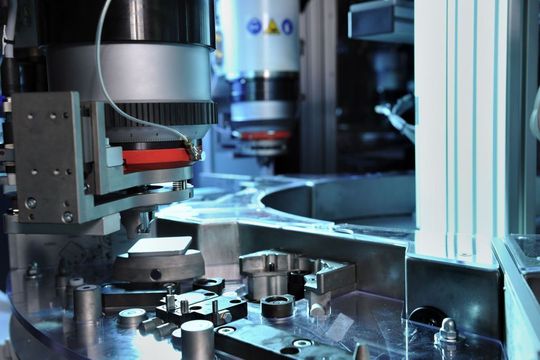

Zu den zahlreichen Sondermaschinen, unter denen keine zwei identischen zu finden sind, gehören unter anderem Rundtaktmontage- und Prüfautomaten, Rundtakt-Nietmaschinen, Linearmontage- und Prüfautomaten für Kunststoffschläuche, Exzenterpressen mit Kreuztisch, Bestückungsanlagen für Pins im Elektronikbereich und Packmaschinen. Automobilzulieferer, Metall- und Kunststoffverarbeiter sowie Rohrhersteller zählen zu den Kunden.

Da für jede Sondermaschine der erforderliche Schaltschrank gleich mit gebaut wird, sind Prüfungen nach VDE 0113-1 (EN 60204-1) und nach VDE 0660-500 (EN 60439-1) obligatorisch. Nachdem beide Vorschriften in jüngster Zeit messtechnisch leicht modifiziert wurden, lassen sich die Sondermaschinen mit relativ einfachem Messgeräteaufwand prüfen.

Erst- und Wiederholungsprüfungen

Laut Vorschrift VDE 0113-1 müssen folgende Erst- und Wiederholungsprüfungen durchgeführt werden:

• Überprüfung der Durchgängigkeit des Schutzleitersystems,
• Überprüfung der Impedanz der Fehlerschleife und der Eignung der zugeordneten Überstrom-Schutzeinrichtung.

Es können eine oder mehrere der folgenden Prüfungen zusätzlich durchgeführt werden:

• Isolationswiderstandsprüfung,
• Spannungsprüfung,
• Schutz gegen Restspannung.

Hier müssen also der zuständige Sicherheitsbeauftragte bzw. der Kunde entscheiden. Interessant ist, dass bei beiden Normen die Definitionen der einzelnen Messungen vergleichsweise identisch sind. So wird, trotz neuerlicher Modifizierung, bei beiden die Niederohmmessung des Schutzleiters mit einem Messstrom von 10 A gefordert, wobei die Maschinenvorschrift 0113 in ihren neuesten Ausgaben auch einen Messstrom von 10 A bis 0,2 A zulässt. Allerdings mit dem Hinweis, je höher der Messstrom, umso genauer das Messergebnis.

Schnell und sicher prüfen mit MetraMachine 204+

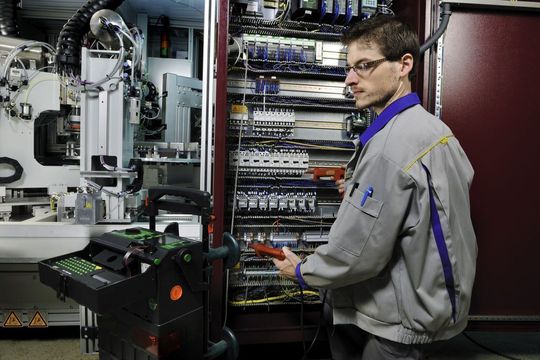

Das Prüfgerät der Wahl in Will’s Ideenschmiede ist die MetraMachine 204+, die für das schnelle und sichere Prüfen elektrischer und elektronischer Ausrüstungen und Systeme von Maschinen mit einer Nennspannung bis 1000 V bestimmt ist. Sein LCD-Display besteht aus einer beleuchteten Punktmatrix, auf der die Menüs, Einstellmöglichkeiten, Messergebnisse und Hinweise dargestellt werden. Mit der Hilfetaste lassen sich Informationen zum aktuellen Menüpunkt anfordern, die ebenfalls im LCD-Display dargestellt werden. Mit einem Drehschalter werden Funktionen zur Prüfung, Protokollierung und Datenverwaltung gewählt.
