Industrial Ethernet-Netzwerk Stoßfreie Datenübertragung: Redundanz für parallele und ringförmige Netze in einem Gerät

Die Siemens-Division Industry Automation erweitert ihre Netzzugangspunkte um ein Gerät für parallele und ringförmige redundante Netze. Scalance X204RNA EEC integriert PRP (Parallel Redundancy Protocol)- und HSR (High-availability Seamless Redundancy Protocol)-Funktionalität in einem Gerät.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

FAULHABER Antriebssysteme

HMS Technology Center GmbH

Er eignet sich für hochverfügbare Systemlösungen und bietet eine stoßfreie und damit verzögerungslose Redundanz in Industrial Ethernet-Netzwerken. Grundlage für die Stoßfreiheit ist die doppelte Übertragung der Telegramme. Eine Rekonfigurationszeit wie bei Redundanzverfahren mit nur einem physikalischen Netzwerk entfällt.

Das neue Gerät aus dem Scalance X-200RNA(Redundant Network Access)-Spektrum ist für Anwendungen und Branchen konzipiert, in denen eine besonders hoch verfügbare Netzwerkverbindung gefordert ist – von Pharma und Chemie über Energie (Kraftwerkautomatisierung) und Tunnelautomatisierung bis zu Applikationen in der Fertigungsautomatisierung.

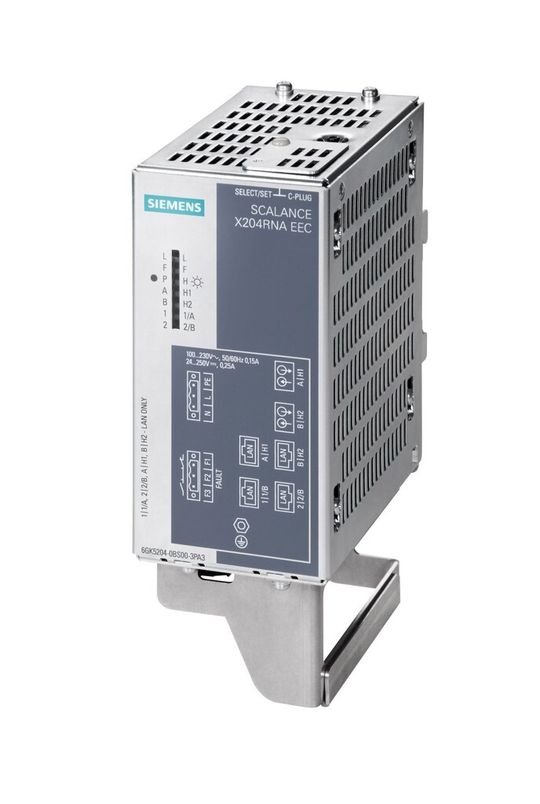

Beim neuen Netzzugangspunkt wählt der Anwender je nach Bedarf die gewünschte Funktionalität für parallele (PRP) oder ringförmige Netzwerke (HSR). Das Gerät im Metallgehäuse bietet zwei elektrische Ports, zwei elektrisch/optische Comboports für SFP(Small Form-Factor Pluggable)-Stecktransceiver und ein Weitbereichsnetzteil.

Netzzugangspunkte im Kunststoff- oder Metallgehäuse

Weiterhin erhältlich sind die auf jeweils PRP oder HSR spezialisierten Netzzugangspunkte für redundante Netze: Scalance X204RNA mit vier elektrischen RJ45-Ports im Kunststoffgehäuse sowie Scalance X204RNA EEC (Enhanced Environmental Conditions) im Metallgehäuse für raue Umgebungsbedingungen.

Zum Spektrum der Redundanzprodukte gehören zudem das Softwarepaket Softnet-IE RNA für die Anbindung vom PC an parallele Netzwerke sowie der Kommunikationsprozessor CP443-1RNA, mit dem die Steuerungen Simatic S7-400 und S7-400H an ein paralleles Netzwerk angebunden werden.

(ID:42306635)
