Stromwandler- und Spannungswandler-Schaltungen Topjob-S-Reihenklemmen-Programm um Trenn- und Messklemmen ergänzt

Wago erweitert sein Topjob-S-Reihenklemmenprogramm um Produkte zum einfachen Messen in Stromwandler-Schaltungen sowie zum automatischen Kurzschließen von Wandlern.

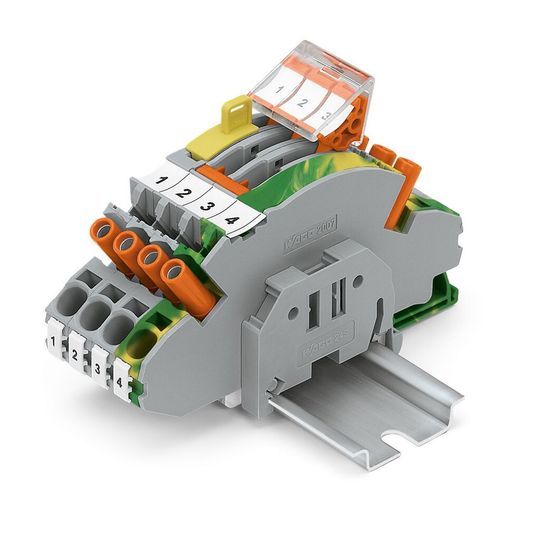

Die Trenn- und Messklemmen der Serie 2007 wurden speziell für den Einsatz in Strom- und Spannungswandler-Schaltungen konzipiert. Sie stehen für hohe Funktionalität bei geringsten Abmessungen von nur 99,6 mm Länge und 8,0 mm Breite. Mit ihrem orangefarbenen Trennhebel lassen sie sich intuitiv und komfortabel bedienen: Mit Schließen des Trennhebels wird der Wandler über den eingelegten Schaltungsbrücker automatisch kurzgeschlossen.

Schaltzustand auf einen Blick

Durch die offene und dennoch berührungsgeschützte Bauform lässt sich der Schaltzustand auf einen Blick erkennen. Konturengleiche Durchgangs- und PE-Klemmen runden die Serie ab. Alle Klemmen sind für 30 A und 500 V gemäß IEC bzw. 300 V gemäß UL ausgelegt. Der maximale Nennquerschnitt beträgt bei Leitern mit Aderendhülse 6 mm² (AWG 10) sowie bei eindrähtigen und feindrähtigen Leitern 10 mm² (AWG 8).

„Die Topjob-S-Stromwandler-Klemmen verbinden hohe Funktionalität, wie das automatische Kurzschließen des Wandlers, mit der sehr kompakten Bauform“, sagt Burkhard Niemann, Produktmanger Electrical Interconnections bei Wago Kontakttechnik.

(ID:34708650)
