Sicherheitsschalter Transpondercodierte Sicherheitsschalter

Redakteur: Gudrun Zehrer

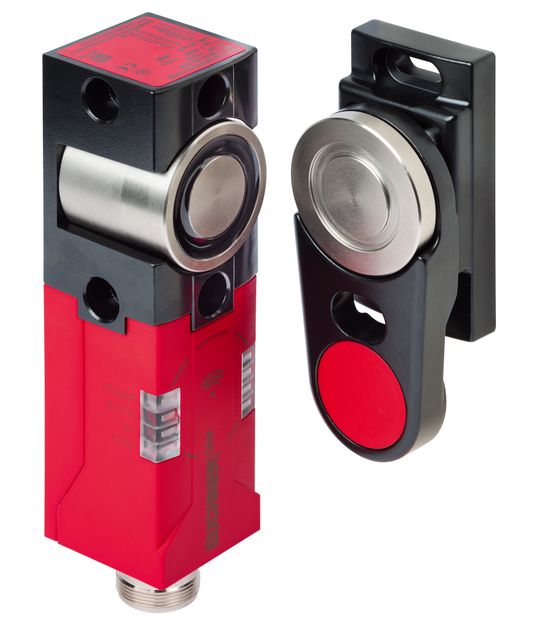

Euchner erweiterte sein Programm an transpondercodierten Sicherheitsschaltern um die Version CEM-AR-C40 mit Elektro-Haftmagnet und integrierter Auswerteelektronik. Dieser Sicherheitsschalter findet seinen Einsatz in Anwendungen, bei denen eine Zuhaltung für den Prozessschutz erforderlich ist. Der Elektro-Haftmagnet erreicht eine Zuhaltekraft von 600 N und verhindert wirkungsvoll, dass Sicherheitseinrichtungen unbeabsichtigt geöffnet werden können.

Firma zum Thema

(Euchner/Joerg Eckhardt)

Bei geschlossener Schutzeinrichtung erfolgt die Auswertung der Transpondersignale im Sicherheitsschalter. Bei Übereinstimmung werden die beiden sicheren Halbleiterausgänge geschaltet. Beim Ansteuern des Haftmagneten wird die Zuhaltung aktiviert und die Zuhaltekraft überprüft. Ist diese >400 N, wird ein Meldesignal an die Steuerung übertragen.

Haltkrafteinstellung in drei Stufen von 0 bis 50 N

Der CEM-C40 ist mit einer Haftkrafteinstellung ausgestattet. Diese ist individuell in drei Stufen von 0 bis 50 N einstellbar und verhindert, dass sich eine Schutztür bei nicht aktiver Zuhaltung unbeabsichtigt öffnet.

LEDs zeigen Statusinformationen des Geräts an

Für die Diagnose bieten sich unterschiedliche Möglichkeiten. Neben einer detaillierten Auswertung über Meldesignale in der Steuerung verfügt er über 2 x 4 LEDs im Gehäuse, die aus allen Richtungen gut sichtbar sind und alle wichtigen Informationen über den Status des Gerätes anzeigen.

Bis zu 20 Sicherheitsschalter in Reihe

Der elektrische Anschluss erfolgt einfach über Steckverbinder. Bei größeren Anlagen mit mehreren zu überwachenden Schutztüren können bis zu 20 Sicherheitsschalter CEM-AR-C40 oder weitere Euchner AR-Produkte in Reihe geschaltet werden.

(ID:43899561)
