Weidmüller Power-Solid-State-Relais Verschleißfrei und geräuschlos ohmsche Lasten bis 20 Ampere schalten

Es gibt Power-Solid-State-Relais, die im Vergleich zu Schützen und anderen Relais verschleißfrei und vollkommen geräuschlos schalten. Sie verfügen über eine hohe Spitzenstrom-Belastbarkeit und bieten somit ausreichend Reserven zum Auslösen von geschalteten Sicherungen. Zudem lassen sie sich einfach auf die Tragschiene aufrasten und anschließen.

Anbieter zum Thema

TURCK GmbH

FAULHABER Antriebssysteme

dataTec AG

Weidmüller Deutschland

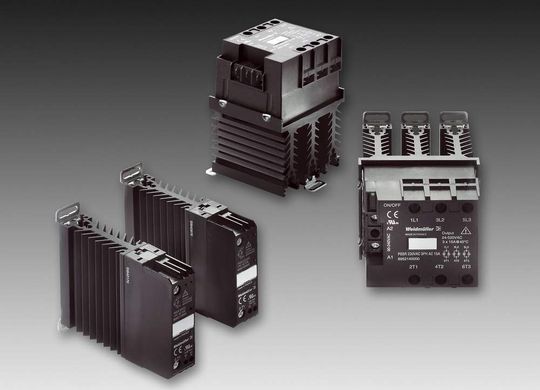

Die neuen Power-Solid-State-Relais (PSSR) von Weidmüller — die als ein- und dreiphasige Versionen erhältlich sind — bieten im Vergleich zu elektromagnetischen Relais gleich mehrere Vorteile: Sie schalten über eine unbegrenzte Lebensdauer hinweg zuverlässig, da sie nicht verschleißen, außerdem sind sie kompakt dimensioniert und verfügen über geringe Ansteuerleistungen sowie kurze Ansprechzeiten. Sie verursachen keine Schaltgeräusche und schalten Lasten prellfrei. Sie sind unempfindlich gegenüber Schock und Vibrationen. Zudem werden benachbarte Baugruppen, während des Schaltvorgangs nicht durch elektromagnetische Abstrahlungen oder Schaltfunken gestört.

Beim Schaltvorgang wird aus dem Steuerkreis heraus der Optokoppler angesteuert. Der wiederum bildet die galvanische Trennung zum Laststromkreis. Der Optokoppler-Ausgang steuert einen Leistungshalbleiter, TRIAC oder antiparallel geschaltete Tyristoren im Laststromkreis an. Eine integrierte Schutzbeschaltung aus Varistoren und RC-Kombinationen schützen die Laststromkreise vor Überspannungen.

Power-Solid-State-Relais sind grundsätzlich prädestiniert für das Schalten hoher Lastströme. PSSR von Weidmüller verfügen zudem über eine hohe Spritzenstrom-Belastbarkeit und bieten somit ausreichende Reserven zum Auslösen von vorgeschalteten Sicherungen. Sie widerstehen kapazitiven sowie induktiven Störimpulsen.

Über 10 Millionen Schaltungen pro Jahr

In vielen Applikationen reicht die Schaltleistung von elektromagnetischen Schützen nicht aus, um Lasten zuverlässig über einen längeren Zeitraum zu schalten. Einphasige-Power Solid-State-Relais kommen etwa beim Takten einer Heizpatrone in einer Kunststoff-Spritzmaschine zum Einsatz, um die Heizleistung zu regeln. Dabei erfolgen — bei 60 Schaltungen pro Minute, einem täglichen Betrieb von 12 Stunden in 250 Tagen — 10 800 000 Schaltungen pro Jahr. Zum Vergleich: Bei einem konventionellen Standard-Schütz wird eine mechanische Lebensdauer von 30 Mio. Schaltspiele angegeben, das entspricht lediglich drei Jahren. Außerdem werden deren Schaltgeräusche im Anlagenbau oder bei Prozessen, in denen Personen ortsnah arbeiten, oftmals als konzentrationsmindernd oder störend empfunden. PSSR dagegen schalten vollkommen geräuschlos.

Dreiphasige PSSR werden beispielsweise zum Ansteuern von Motorlasten, Heizungssystemen und Transformatoren verwendet. Auch hier sind geräuschloses und verschleißfreies Schalten der jeweiligen Verbraucher überzeugende Vorteile.

Ready-to-use: aufrasten und anschließen

Beide Versionen PSSR 1PH und PSSR 3PH sind ready-to-use, das heißt sie werden einfach auf die Tragschiene aufgerastet und angeschlossen — andere lassen dieses einfache Handling nicht zu. Denn die Montage dieser Module geschieht zum besseren Ableiten der Wärme oft auf Schaltschrank-Außenwände oder –Türen und ist zeit- und materialintensiv. Außerdem erfordert diese Montageart den Einsatz von Wärmeleitpasten — entsprechend groß sind die Verschmutzungen. Weidmüller’s Power-Solid-State-Relais verzichten gänzlich darauf, mit dem Ergebnis, dass Rückstände, Verunreinigungen und Verschmutzungen der Vergangenheit angehören.

Jeweils zwei Typen im Angebot

Einphasige PSSR bietet Weidmüller in zwei Typen an: PSSR 24VDC/1PH AC 20A und PSSR 230VAC/1PH AC 20A an. Auch die dreiphasigen PSSR gibt es in zwei Typen: PSSR 24VDC/3PH AC 15A und PSSR 230VAC/3PH AC 15A. Jedes Gerät hat zur Statusanzeige eine grüne LED. Einphasige Module sind bei Umgebungstemperaturen von -30 bis +80°C, die dreiphasigen bei -40 bis +80°C uneingeschränkt betriebsfähig. Der Nennschaltstrom im Lastkreis ist bei Weidmüller PSSR für industrielle Einsätze ausgelegt, der Nennschaltstrom bezieht sich auf den Wert bei 55 °C Umgebungstemperatur.

Weidmüller PSSR sind CE gekennzeichnet, die Zulassung cURus ist in Vorbereitung. Alle Module lassen sich mit umfangreichen Betriebsmittel-Kennzeichnungen markieren.

Die neuen-Power Solid-State-Relais sind Bestandteil der umfangreichen Produktpalette des Bereichs Funktionselektronik. Dieser umfasst analoge Signalverarbeitung, Relais- und Optokoppler, Stromversorgungen, Überspannungsschutz, SPS-Interfaces und Feldbus-Produkte. Die Komponenten sind für Applikationen in der Industrie- und Prozessautomation sowie Energieerzeugung ausgelegt und decken Schutzarten zwischen IP20 oder IP67 ab.
