Mit AS-Interface leichter Einstieg in die Busverkabelung

Mit Feldbussystemen lassen sich dagegen bis zu 496 binäre Sensoren mit einem einzigen Feldbuskabel verkabeln, das alle Ebenen verbindet. Das spart Platz und Zeit bei der Planung und Installation und reduziert den Ressourcenverbrauch. Das Lapp AS-Interface Bus-Produktsortiment ermöglicht einen einfachen Einstieg für Kunden, die von der klassischen Parallelverdrahtung auf die wirtschaftlichere Feldbustechnologie umsteigen wollen. Perfekt dafür ist die Unitronic AS-Interface Long Distance (2,5 mm²) für die Kommunikation auf der Sensor/Aktor-Ebene. Sie besticht durch ihren größeren Ader-Querschnitt von 2 x 2,5 mm², ihre Interoperabilität mit anderen Standard AS-i-Leitungen und durch ihren PUR oder Gummi (EPDM) Außenmantel - der die Leitung besonders robust macht.

Neu sind auch eine rote, ölresistente Unitronic AS-Interface Leitung zur Kennzeichnung von besonderen Hilfsspannungen innerhalb des AS-i-Netzwerks, ein Epic Data Profibus Vollmetall Steckverbinder passend zu den fertig konfektionierten Profibus M12-Leitungen , sowie 8-polige M12 Sensor-Aktor Leitungen und positionierbare Wanddurchführungen. „Unsere Kunden bekommen mittlerweile die komplette Verdrahtung – für Maschinen, Sensoren und Steuerung. Diese Bandbreite ist einzigartig. Wir bieten diese ganzheitlichen Lösungen an, um unseren Kunden damit einen Mehrwert zu ermöglichen“, verdeutlicht Carsten Stein.

Steckverbinder per Plug & Play schnell installiert

Für den Einsatz in EMV-kritischer Umgebung in der Automatisierungs- und Steuerungstechnik sowie im Maschinen- und Anlagenbau hat Lapp eine ganze Reihe Steckverbinder entwickelt, zum Beispiel den Epic Data Profibus Pro und den x-codierten Etherline Epic Data Cat. 6_A. Durch einfaches Plug & Play lassen sie sich schnell installieren. Das spart Zeit und Geld.

Der 9-polige Epic Data Profibus Pro Steckverbinder besteht aus robustem Vollmetall. Das garantiert eine sichere Profibus-Netzanbindung und einen hohen Funktions- und Ausfallschutz in rauer Umgebung. Den Steckverbinder gibt es mit 35°-, 90°- oder axialem Kabelabgang mit M12 oder Federklemmenanschluss. Für die einfache Überbrückung von größeren Entfernungen mit einer Lichtwellenleitung aus Kunststoff (POF Faser bis 65 m) oder mit einem kunststoffbeschichteten Glaslichtwellenleiter (PCF Faser bis 250 m) ist der Epic Data Profibus Steckverbinder mit Optical Link Modul neu im Programm. Er sichert zudem die galvanische Entkopplung bei problematischen Potentialunterschieden.

Steckverbinder für 10-Gigabit-Ethernet

Viel Power und lange Wege sind mit dem neuen feldkonfektionierbaren Etherline Epic Data Cat. 6_A 10G (ISO/IEC 11801:2010) garantiert. Der M12 x-codierte Stecker für Industrial Ethernet Anwendungen ist qualifiziert für einen erhöhten Bandbreitenbedarf von 10-Gigabit-Ethernet bei Übertragungsfrequenzen bis 500 MHz und Übertragungsstrecken bis 100 m. Er entspricht dem IEC 61076-2-109 Standard und wurde speziell für die Industrie- und Gebäudevernetzung ausgelegt. Durch sein Zinkdruckguss-Gehäuse ist er besonders robust und rundum abgeschirmt. Eine zusätzliche Staubschutzkappe schützt das Steckgesicht und verhindert Verschmutzungen sowie Beschädigungen beim Transport.

Für Carsten Stein gilt generell: „Weil bei Datenleitungen in dynamischen Anwendungen geringere Massen beschleunigt werden als bei Steuerleitungen, ist auch der Energieverbrauch deutlich geringer. Bei Lichtwellenleitern ist die Gewichts- und Energieersparnis nochmals höher als bei Kupferleitern.“

Ergänzendes zum Thema

Kabel und Leitungen für höchste Anforderungen bei Schuler

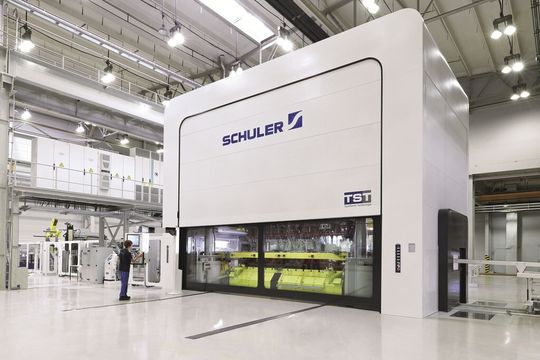

In einer Servopressenlinie von Schuler mit einer Presskraft von 100.000 kN sind im Schnitt rund 55 km Leitungen verlegt. Dabei handelt es sich vorwiegend um Datenkabel, BUS-Leitungen, Steuerleitungen und Leistungskabel für die Motoren. Allein in einer Servopressenlinie für die Automobilindustrie sind rund 160 Antriebe im Einsatz, darunter 17 Hauptantriebe mit einer Leistung von jeweils 450 kW Nennleistung. Bei bewegten Antrieben sorgen schleppkettentaugliche Ölflex Servo FD Leitungen für den zuverlässigen Betrieb. Viele davon in geschirmter Ausführung, um Störeinflüsse benachbarter Leitungen und anderer Stromverbraucher zu reduzieren.

Lichtwellenleiter für große Datenmengen und Reichweiten

Neu aufgestellt hat Lapp den Bereich der Lichtwellenleiter unter der Marke Hitronic mit einem erweiterten und verbesserten Portfolio. Solche Glasfaserleitungen werden überall dort verwendet, wo große Datenmengen anfallen, extreme Reichweiten nötig sind und gefährlicher Funkenflug verhindert werden soll. Dazu zählt etwa das Hitronic HRM-FD Breakout Kabel mit bis zu 12 Einzelkabel-Elementen, die als Festadern mit nicht-metallenen Zugentlastungs-Elementen und 2 mm Einzelmantel ausgeführt sind. Es ist zudem flammwidrig, mit halogenfreiem Außenmantel, hoch flexibel, UV-beständig und glänzt mit bester mechanischer Belastbarkeit. Dazu kommen Neuheiten für industrielle Outdoor-Anwendungen: Für die Daten-Fernübertragung wurden die Hitronic HQN 1500 Outdoor Cable und Hitronic HVN 5000 Outdoor Cable neu spezifiziert. Sie lassen sich direkt in der Erde verlegen und sind besonders robust. Auch eine mechanisch verstärkte Variante mit zusätzlicher Armierung für harsche Anwendungen und Nagetierschutz (Hitronic HQW Armoured Outdoor Cable) steht zur Verfügung.

Damit hat Lapp Kabel nun nicht nur schleppkettentaugliche Anschluss- und Steuerleitungen, sondern auch ebensolche Busleitungen, Netzwerkleitungen und Lichtwellenleiter im Programm.
