Sammelschienentechnik 185-mm-Sammelschienensystem - schnell montiert und sicher kontaktiert

Mit der Entwicklung eines 185-mm-Sammelschienensystems für den Aufbau von Niederspannungs-Schaltanlagen setzt Rittal jetzt neue Standards bei Schnellmontage und Sicherheit.

Anbieter zum Thema

SAB Bröckskes GmbH & Co KG

FAULHABER Antriebssysteme

PEAK-System Technik GmbH

Rittal GmbH & Co. KG

Ein neuer Leistungsschalter-Adapter ermöglicht den bohrungslosen Aufbau von Kompaktleistungsschalter bis 1600 A. Dank einer neuen Kontaktierungstechnik auf einem vollisolierten Sammelschienensystem lassen sich alle Geräte ohne Entfernen der Ab-deckungen aufbauen. Zum Leistungsspektrum gehören auch neuentwickelte NH-Sicherungslast-Schaltleisten.

Beim Bau von Niederspannungsschaltanlagen steht höchstmöglicher Personenschutz im Vordergrund. Dabei wird die Möglichkeit, im Betrieb unter Spannung an einer Anlage arbeiten zu können, immer häufiger gefordert. Bei der Entwicklung des neuen 185-mm-Sammelschienensystems von Rittal lag daher das Augenmerk besonders darauf, einen hohen Berührungsschutz zu gewährleisten. So ist das Sammelschienensystem im montierten Zustand komplett berührungsgeschützt abgedeckt. Bei Erfordernis lassen sich dabei einzelne Komponenten auch unter Spannung nachrüsten, ohne dass der Berührungsschutz des Sammelschienensystems aufgehoben wird.

Vollisolierte Kontaktierungstechnik

Dazu hat Rittal eine völlig neue vollisolierte Kontaktierungstechnik entwickelt, die durch die bestehende Abdeckung hindurch den Kontakt zur Sammelschiene herstellt. Dazu sind die Abdeckungen mit schmalen Schlitzen versehen, durch die mit entsprechenden Kontaktstücken die Kontaktierung erfolgt. Da die Schlitze maximal 4 mm breit sind, ist die geforderte Schutzart von IP2X für den Berührungsschutz gewährleistet.

NH-Sicherungslast-Schaltleisten mit gezielter Luftführung

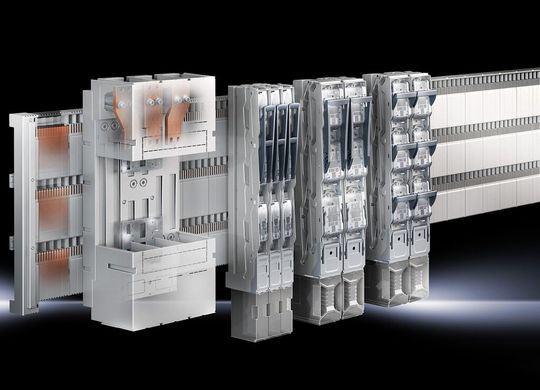

Zur Basisausstattung des 185-mm-Sammelschienensystems gehören zur Absicherung neue NH-Sicherungslast-Schaltleisten. Im Vergleich zu herkömmlichen Lösungen verfügen diese über eine gezielte Luftführung zur effizienten Entwärmung der Sicherungseinsätze. Ein zweiter separater Kanal sorgt dabei für die sichere Ableitung des Lichtbogens, der beim Schalten unter Last entstehen kann.

Leistungsschalter-Adapter

Zudem bietet Rittal neue Leistungsschalter-Adapter, mit denen sich alle gängigen Modelle der Kompaktleistungsschalter von verschiedenen Herstellern montieren lassen. Waren bislang Leistungsschalteradapter nur bis 630 A erhältlich, lassen sich jetzt erstmalig Leistungsschalter bis zu 1600 A in die Schaltanlage integrieren.

Die neue 185-mm-Sammelschienentechnik ist eine integrierte Lösung im Ri4Power-Systembaukasten von Rittal und ist für kompakte Energieverteilungen in der Industrie sowie für größere Gebäude ideal geeignet. So passen alle Komponenten zueinander: vom Schaltschrank über die Stromverteilungs-Komponenten bis hin zur Klimatisierungstechnik.
