Multifunktions-Strommessgeräte Den Energieverbrauch immer im Blick

| Redakteur: Gudrun Zehrer

Eine digitale Multifunktionsmessgeräte-Serie für elektrische Größen in Niederspannungsnetzen bietet Gogatec an: Gogalight MFM und MFM-R-C.

Firmen zum Thema

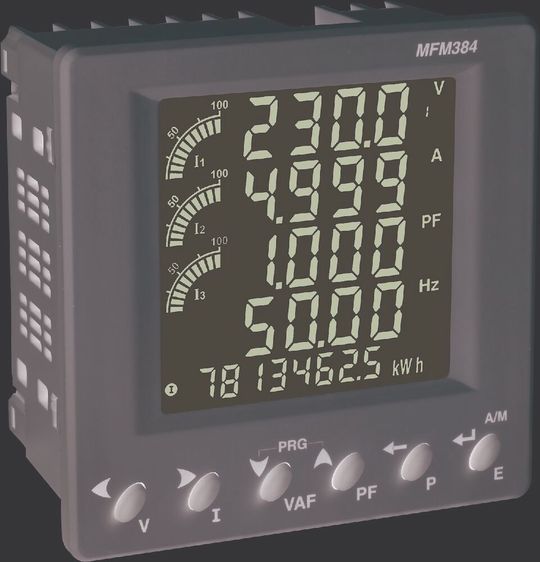

Gogalight MFM: Die digitalen Multifunktionsmessgeräte können sieben elektrische Messgrößen anzeigen.
Gogalight MFM: Die digitalen Multifunktionsmessgeräte können sieben elektrische Messgrößen anzeigen.
(Bild: Gogatec )

Die 3-phasigen Geräte können sieben Messgrößen anzeigen und ermöglichen mit ihrer Kommunikationsfähigkeit die Analyse der gesammelten Daten in externen Systemen.

Messwerte an PC-System oder Steuerung weiterleiten

Die digitalen Multifunktionsmessgeräte visualisieren die Ergebnisse von Spannung (einzeln / durchschnittlich), Strom (einzeln / durchschnittlich), Frequenz und Leistungsfaktor (einzeln / gesamt), Wirk-, Blind- und Scheinleistung (einzeln / gesamt), Wirk-, Blind- und Scheinenergie (individuell), den Leistungsbedarf (min / max. Wirk-, min. / max. Blind-, max. Scheinleistung) sowie beim MFM den Klirrfaktor (Level 31). Sämtliche Messwerte können über eine RS485 Modbus-Schnittstelle zur Verarbeitung an ein übergeordnetes PC-System oder eine Steuerung weitergeleitet werden.

Die kompakten Gogalight-Messgeräte eignen sich für den Frontplatteneinbau (Abmessungen MFM: 92 x 92 mm) oder zur schnellen Schaltschrankmontage auf DIN-Schiene aufschnappbar (MFM-R-C: 70 x 90 mm).

Stromdarstellung erfolgt als Balkenanzeige

Die sechs Direktzugriffstasten beim Typ MFM (drei bei MFM-R-C) ermöglichen eine einfache Navigation. Trotz der vielen Informationen bleibt das LCD-Display mit Hintergrundbeleuchtung übersichtlich. Die Stromdarstellung erfolgt bei beiden Geräten als Balkenanzeige. Beim MFM werden am 4-zeiligen Display die Messgrößen 4-stellig und Energieverbrauchszähler 8-stellig angezeigt. Am kleineren Display des MFM-R-C sind die Werte 3-zeilig (1 x 4-stellig, 2 x 7-stellig) ablesbar. Zusätzlich signalisiert am MFM-R-C ein LED-Indikator den Messwert für den Energieverbrauch (1000 Impulse / kWh).

Standardmäßig verfügen beide Messgeräte über einen Eingangsspannungsbereich von 11 bis 300V AC (L-N) / 19 bis 519V AC (L-L). Der nominale Strom-Messbereich beträgt 5A AC. Größere Ströme können über einen Stromwandler angezeigt werden. Der Frequenzbereich ist von 45 bis 65 Hz ausgelegt. Ausgangsseitig ist beim Typ MFM auch ein Impulsausgang (24V DC) vorgesehen. Alle digitalen Gogalight Multifunktionsmessgeräte sind IEC 61000 (4-2 bis 4-6, 4-11), CISPR-11 und IEC 61326-1 konform.
