Die schwarz ausgeführten Sicherungsklemmen sind mit einem neu entwickelten, robusten, schwenkbaren Halter ausgestattet. Der Sicherungswechsel ist sehr leicht durchführbar, denn die Sicherung kann bei nach oben geöffnetem Schwenkhalter sehr schnell gewechselt werden. Das präzise und sichere Handling unterscheidet sich hier deutlich von bisherigen Systemen in vergleichbarer Baugröße. „Die WMF-Familie ist bis ins Detail durchdacht. Standardapplikationen in der Prozesstechnik lassen sich mit wenigen Klemmenvarianten realisieren. So spart der Anwender Kosten, Lagerfläche und Platz im Schaltschrank“, fasst Oliver Seiger zusammen.

Rangier- und Potenzialverteilerklemmen mit Push-In

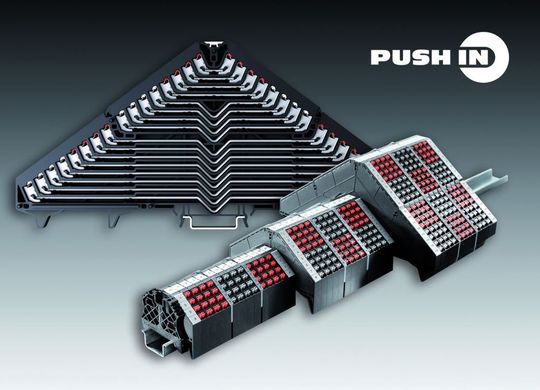

Die Rangier- und Potenzialverteilerklemmen PRV und PPV sind für die Kraftwerks- und Prozessleittechnik besonders kompakt konzipiert. Die 16-fache Mehrstockreihenklemme in Push-In-Anschlusstechnologie kann mehr als 1700 Signale pro Meter verteilen. Oliver Seiger: „Die Rangier- und Potenzialverteilerklemmen setzen mit diesen Werten erneut Maßstäbe und sind derzeit weltweit einzigartig.“

Mittels Push-In wird die Berührungssicherheit gegen versehentliche Kurzschlüsse sichergestellt, die bei Wire-Wrap oder Termi-Point-Anschlüssen derzeit nicht gegeben ist. Der Push-In-Doppelanschluss gewährleistet zudem eine einfache Potenzialverteilung und lässt sich als separater Prüfabgriff verwenden. Der vorbereitete Leiter wird einfach in die Klemmstellen gesteckt und schon ist eine zuverlässige, rüttelsichere und gasdichte Verbindung gewährleistet. „Diese Anschlusstechnik steht darüber hinaus für hohe Leiterausziehkräfte und Vibrationssicherheit. Im Vergleich zu anderen Anschlusstechnologien erzielt Push-In eine hohe Verdrahtungsdichte bei gleichzeitig maximalem Bedienkomfort“, verdeutlicht der Geschäftsfeld-Leiter.

Für eine bestmögliche Orientierung bei Erweiterungs- und Wartungsarbeiten sorgen eine übersichtliche Matrixkennzeichnung sowie die farbigen Betätigungselemente, die eine gezielte Anordnung der PRV- Reihenklemmen und somit eine fehlerfreie Zuordnung der Signale ermöglichen.

Die Stromschiene der Rangier- und Potenzialverteilerklemmen PRV und PPV ist mit ihrer V-Form einzigartig gestaltet. Diese kompensiert unterschiedliche Materialausdehnungen zwischen Kunststoff-Klemmenträger und Kupfer-Stromschiene und gewährleistet auch bei Temperaturschwankungen und bei unterschiedlichsten Klimabedingungen niedrige und langzeitstabile Übergangswiderstände.

SPS/IPC/Drives Halle 9, Stand 351
