Energiekettenserie Energieketten montagefreundlich und mit Geräuschdämpfung

| Redakteur: Gudrun Zehrer

Murrplastik Systemtechnik hat mit der MP 420 Evochain eine montagefreundliche und langlebige Energiekettenserie mit Geräuschdämpfung entwickelt. Sie eignet sich für lange und gleitende Verfahrwege bei hoher Dynamik und Zuladung.

Firma zum Thema

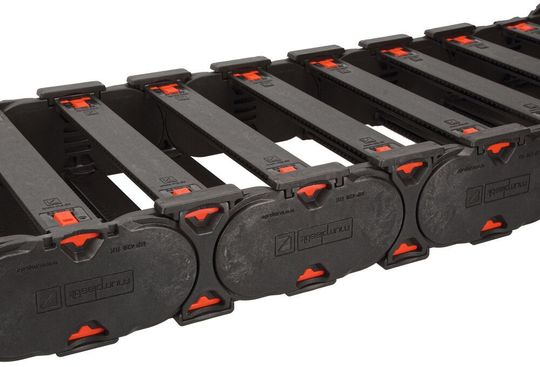

Die MP 420 Evochain vereint innovative und bewährte Eigenschaften in einer Energiekette. Sie gehört zur Energiekettenserie Evoline.
Die MP 420 Evochain vereint innovative und bewährte Eigenschaften in einer Energiekette. Sie gehört zur Energiekettenserie Evoline.
(Bild: Murrplastik)

Die Verriegelungsschieber Evolock ermöglichen ein einfaches und schnelles Öffnen der Rahmenstege, da die Energiekette nicht aus der Ablegewanne herausgenommen werden muss. Das Öffnen der Rahmenstege ist bei montierten Gleit- und Dämpfungsschuhen möglich. Der Verriegelungsstatus ist durch eine akustische und optische Kontrolle erkennbar. Die Rahmenstege können von oben und unten geöffnet werden, da Evolock beidseitig zu öffnen ist.

Bildergalerie

Bildergalerie mit 10 Bildern

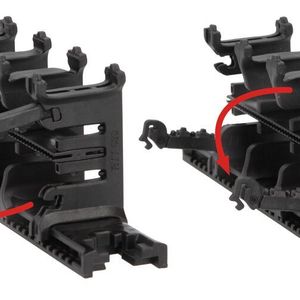

Beidseitig aufklappbares Regalträgersystem

Die Evorack-Regalträger lassen sie beidseitig (oben und unten) bei montierter Energiekette werkzeugfrei oder mit einem Schraubendreher öffnen. Änderungen im eingebauten Zustand sind einfach und schnell möglich. Leitungen und Schläuche sind gleichzeitig vom Innen- und Außenbogen her zugänglich.

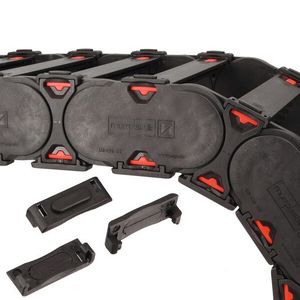

Gleitschuh mit Verschleißkontrollsystem

Die Lebensdauer der MP 420 Evochain soll sich durch die Gleitschuhe mit Verschleißkontrollsystem verlängern lassen. Ein integrierter Verschleißmarker signalisiert den rechtzeitigen Ausstauch der Gleitschuhe.

Evoshox als Dämpfungsschuh (Außendämpfer)

Durch die Zwei-Komponenten-Konstruktion sorgt der Außendämpfer für ein verschleißfreies und vibrationsarmes Abrollen der Energiekette. Die Geräuschreduzierung mit Evoshox-Außendämpfer liegt bei bis zu 25 dB(A) – in Kombination mit dem Innendämpfer.

Zwei Geräuschdämpfungssysteme im Seitenglied (Innendämpfer)

Die MP 420 Evochain verfügt über einen Standard-Geräuschdämpfer mit angespritzter Anschlagsbremse, der einem normalen Verschleiß unterliegt. Optional kann zusätzlich ein langlebiger Geräuschdämpfer aus einem speziell entwickelten, großflächigen Elastomer-Dämpfungselement bestellt werden. Dieses bewirkt ein leiseres Abrollen der Kettenglieder. Die Geräuschreduzierung liegt laut Murrplastik bei bis zu 10 dB(A).

Leitungsschonende Innenausstattung

Die extrem glatte Oberfläche der Innenaufteilungskomponenten (Rahmenstege, Regalböden, Trennstege) trägt dazu bei, dass Leitungen und Schläuche schonend geführt und deren Lebensdauer verlängert wird. Außerdem hat der Hersteller die Trennstege mit abgerundeten Kanten entworfen.

Montageplan mit integrierter Buchstabenkennzeichnung

Die Rahmenstege der MP 420 Evochain verfügen über eine Buchstabenkennzeichnungsleiste. Diese ermöglicht eine einfache und eindeutige Zuordnung und Fixierung der Innenaufteilung. Der mp-Chain-Builder 3.0 (Online-Konfigurator für Energieketten) stellt einen fertigen Montageplan – mit integrierter Buchstabenkennzeichnung – für die Innenaufteilung zur Verfügung.

Seitenglieder mit Nut- und Feder-Technik

Eine besonders hohe Stabilität und Lebensdauer ist bei Energieketten-Anwendungen mit Querbeschleunigung und seitlich liegender freitragender Anwendung gefragt. Die MP 420 verfügt mit der Nut-und-Feder-Technik (Hinterschnitt) über eine stabile Verbindung der einzelnen Seitenglieder.
