Maschinen- und Anlagen-Engineering Engineering-Software mit Rohrleitungsmodul

Redakteur: Gudrun Zehrer

Verbindungsdaten wie Rohrleitungsdefinitionen und -informationen oder auch Kabeldaten stehen in frühen Projektphasen im Fokus. Die neue Version von Eplan Preplanning beinhaltet ein eigenes Rohrleitungsmodul. Damit lassen sich bereits in der Vorplanung Kabeldaten als Vorgabe für nachgelagerte Engineeringprozesse definieren.

Firma zum Thema

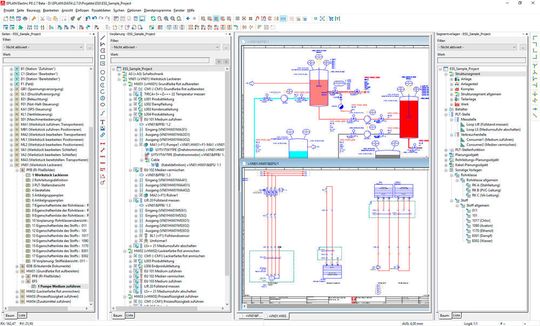

Von der Vorplanung über die Detailplanung im Schaltplan bis hin zum R&I-Fließbild lassen sich mit Eplan Preplanning Version 2.7 Rohrleitungen planen.
Von der Vorplanung über die Detailplanung im Schaltplan bis hin zum R&I-Fließbild lassen sich mit Eplan Preplanning Version 2.7 Rohrleitungen planen.
(Bild: Eplan)

Ab September 2017 ist die Version 2.7 von Eplan Preplanning verfügbar. Mit ihr erweitern sich die Einsatzmöglichkeiten der Eplan Plattform. Mit der frühzeitigen Erfassung von Projektinformationen und durch die gleichberechtigte graphische und datenbankorientierte Projektierung werden Engineeringprozesse vom Basic Engineering bis zum Detail Engineering durchgängig. Dafür stehen so genannte Verbindungs-Planungsobjekte zur Verfügung. Diese definieren, welche Segmente miteinander verbunden sind und beschreiben beispielsweise eine Rohrleitung oder auch ein Kabel in der Vorplanung.

Rohrklassen und zu transportierende Stoffe als Vorlagen vordefinieren

Zu den Daten, die eine Rohrleitung beschreiben, gehören die Rohrklasse sowie der Stoff, der durch die jeweilige Rohrleitung transportiert wird – beispielsweise Wasser, Öl oder Sauerstoff. Im Segmentvorlagen-Navigator lassen sich die in einem Projekt benötigten Rohrklassen und Stoffe mit allen relevanten Daten als Vorlagen vordefinieren. Anwender müssen Daten nicht mehr in Segmenten und Rohrleitungsdefinitionen einzeln eingeben.

Mit der Version 2.7 steht die Rohrklasse als Eigenschaft an allen Segmenten der Vorplanung und als Eingabefeld am Rohrleitungs-Planungsobjekt und Rohrleitungsdefinitionspunkten zur Verfügung. Hierbei ist die Auswahl einer Rohrklassen-Vorlage möglich. Für eine Rohrklassen-Vorlage können Anwender zusätzliche Artikel wie Rohrstücke, Armaturen oder Pumpen hinterlegen. Nur die einer Rohrklasse zugeordneten Artikel lassen sich später bei einer Artikelauswahl an den Segmenten auswählen.

Ausgewählte Rohrleitung farblich darstellbar

Den Verlauf einer Rohrleitung, also die Darstellung, welche Verbindungen zu einer Rohrleitung gehören, ermittelt Eplan Preplanning automatisch. Die Rohrklasse und weitere Daten können über die entsprechenden Eigenschaften an Verbindungen, Verbindungsdefinitionspunkten oder Funktionen hinterlegt werden. Mit Hilfe des Rohrleitungsverlaufs kann die ausgewählte Rohrleitung eingefärbt werden. Durch Hinzufügen weiterer Autoconnect-Linien lässt sich der Rohrleitungsverlauf nach und nach über alle erreichbaren Anschlüsse auf der RI-Fließbildseite ausdehnen.
