I/O-Module

I/O-Module mit galvanischer Trennung

| Redakteur: Rebecca Näther

Seine U-Remote Familie ergänzt Weidmüller jetzt um die I/O-Module UR20-8DI-ISO-2W und UR20-4DO-ISO-4A, die über galvanisch getrennte Ein- und Ausgangssignale verfügen. U-Remote ist Bestandteil des Automatisierungs- und Digitalisierungsportfolios U-Mation.

Firmen zum Thema

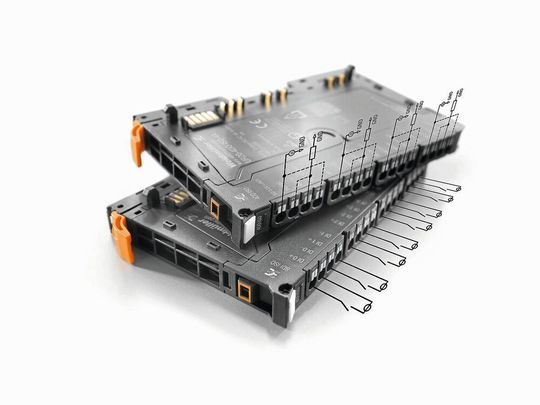

Die digitalen Ein- und Ausgangsmodule besitzen eine galvanische Trennung zwischen den Kanälen und zum System, das erhöht die Betriebssicherheit der Anlage.
Die digitalen Ein- und Ausgangsmodule besitzen eine galvanische Trennung zwischen den Kanälen und zum System, das erhöht die Betriebssicherheit der Anlage.
( Bild: Weidmüller )

In dezentralen Maschinen und Fertigungslinien, prozesstechnischen Anlagen sowie Marine- und Offshore-Anwendungen treten oft Störungen aufgrund von Potentialdifferenzen, Erdschleifen oder leitungsinduzierten Feldeinflüssen auf. Grund hierfür sind lange Leitungswege und komplexe Netze. In solchen Anlagen ist es kaum vermeidbar, dass Schirmungen mehrfach aufgelegt sind und sich dadurch Leiterschleifen bilden. Selbst wenn im Rahmen der Inbetriebnahme sämtliche Störeinflüsse minimiert wurden, treten diese spätestens bei kurzfristig anstehenden Erweiterungen oder Reparaturen auf. Ist dann noch eine Schirmung beschädigt, eine Schirmauflage nicht sauber vollflächig ausgeführt oder oxidiert, wirken sich die induzierten Störfelder unmittelbar auf die Signal- und Datenübertragung aus. Dazu kommt noch eine wachsende Anzahl interner Störquellen, wie Frequenzumrichter oder Beleuchtungseinrichtungen.

Galvanisch getrennte Ein- und Ausgangssignale

Mit galvanisch getrennten Ein- und Ausgabesignalen lassen sich derartige Störungen eingrenzen oder auch ganz vermeiden. Im günstigsten Fall bleiben sie unterhalb des Grenzwertes, bei dem sie die Funktion der Anlage beeinträchtigen. Kommt es doch zu Störungen, ist die Fehlerquelle einfach zu finden. Für derartige Anwendungen hat das Unternehmen die I/O-Module entwickelt. Dank einer galvanischen Trennung von min. 500 V zwischen den Kanälen und zum System ermöglichen sie einen störungsfreien Betrieb, auch in belasteten Anwendungen. Die Kanäle sind sowohl vor gegenseitiger Beeinflussung als auch gegen äußere Störungen geschützt.

Acht Eingänge bzw. vier Ausgänge bei 11,5 mm Baubreite

Das digitale Eingangsmodul UR20-8DI-ISO-2W kann bis zu acht binäre Steuersignale in Zweileitertechnik erfassen. Das digitale Ausgangsmodul UR20-4DO-ISO-4A erlaubt es, über vier Ausgänge bis zu vier Aktoren, in Zweileitertechnik mit jeweils bis zu 4 A DC oder 2 A AC bei bis zu 48 V AC/DC anzusteuern. Bei beiden Modulen befindet sich an jedem Kanal eine eigene Status-LED, so dass der Anwender vor Ort jederzeit über den Betriebszustand informiert ist. Mit 11,5 mm Baubreite sollen die Module der Forderung nach kompakten und platzsparenden Automatisierungslösungen entgegenkommen.

SPS: Halle 9, Stand 351
