Steuerung Kompakte High-Speed-SPS jetzt mit Profinet, Profibus und Ethercat

Was SPS-Leistung wie Geschwindigkeit, Speichervolumen, Kommunikationsmöglichkeiten und kompakte Bauart betrifft, ist die Cyber X-kompakt von Aprotech prädestiniert. Sie ist betreffend Befehlssatz konform zur S7 CPU-416 von Siemens.

Anbieter zum Thema

TURCK GmbH

SAB Bröckskes GmbH & Co KG

dataTec AG

APROtech GmbH

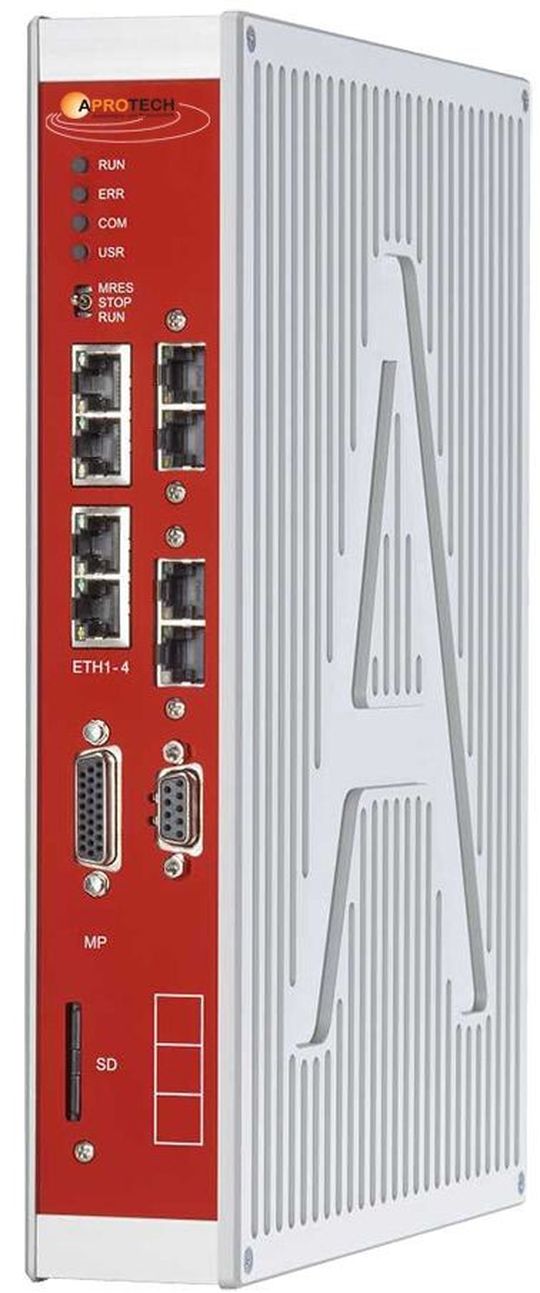

Obwohl sich die SPS betreffend Befehlssatz wie eine S7 CPU-416 verhält, ist sie doch mit den entscheidenden Parametern und Ausstattungen weit darüber angesiedelt. Mit 10 ns pro Bit-/Wort-/Festpunkt- und Gleitpunktoperationen ist sie schneller als die S7. Die Cyber X-kompakt ist keine modulare SPS, sie ist in einem Gehäuse aus Aluminium eingebettet und kann auf die Hutschiene geschnappt werden. Die Stromversorgung erfolgt mit 24 V DC bei 15 W durchschnittlicher Leistungsaufnahme.

Die Programmierung und Diagnose ist über TCP/IP und auch seriell möglich. Vier eigenständige Ethernet-Kanäle lassen keine Wünsche mehr betreffend Vernetzung und Ferndiagnose offen. Zusätzlich wird die CPU mit bis zu drei Feldbus- bzw. Echtzeit Ethernet-Module ausgeliefert. Die Mischung zwischen Profinet und/oder Profibus und/oder Ethercat ist frei wählbar.

Das Angebot an dezentraler Peripherie ist vielfältig. Ganz gleich ob z.B. Siemens, Beckhoff, Phoenix oder, alle sind über die drei Feldbus- bzw. Echtzeit Ethernet-Module auf der Cyber X-kompakt komfortabel einzubinden.

Die wichtigsten Merkmale zusammengefasst:

- Befehlskonform zur S7 CPU-416 von Siemens,

- programmierbar mit jedem S7-Programmiergerät,

- hat Profinet und/oder Profibus und/oder Ethercat an Bord,

- stellt 4 x GbE LAN mit TCP/IP und ISO on TCP (RFC100) bereit (kein Switch!),

- Bit-/Wort-/Festpunkt- und Gleitpunktoperationen in je 10ns, (zum Vergleich:

Siemens CPU-417 mit 18ns für Bit-/Wort- und Festpunktoperationen),

- 2048 S7-Zeiten und 2048 S7-Zähler,

- 2 x RS232 und 1 x TTY,

- Flash-Speicher: 8GB SD-Card, 64MB remanent Speicher,

- Abmessungen: 49mm x 278mm x 197mm, Hutschienenmontage

- Versorgungsspannung/Verlustleistung: 24V/15W

Eine Variante der Cyber X-kompakt wird als S5-Retrofit Baugruppe eingesetzt. Das alte S5-Programm läuft eingebettet im S7 Zyklus und wird mit FC 40001 aufgerufen.

(ID:42383129)
