Netzwerk, SPS, HMI, Antriebe und Sensoren auf einer Plattform programmiert Matratzenproduktion (be)ruht auf Ethernet und DeviceNet

Naturprodukte sind heute überall gefragt - von Lebensmitteln bis zu Gebrauchsartikeln des täglichen Bedarfs. Die Verarbeitung von Naturlatex zu Matratzen- und Kissenkernen ist eine sensible Sache, was somit auch hohe Anforderungen an die eingesetzte Automatisierungstechnik stellt.

Anbieter zum Thema

TURCK GmbH

dataTec AG

MicroControl GmbH & Co. KG

Omron Electronics AG

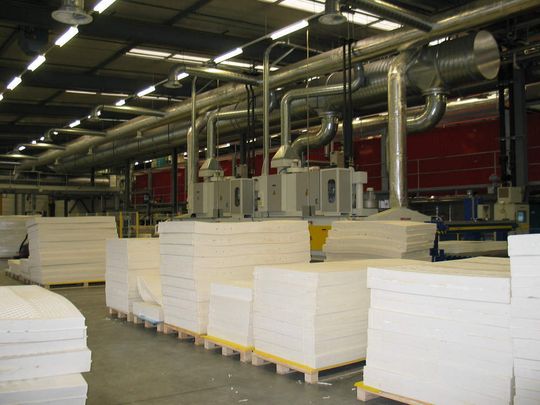

Im Kanton Aargau in der Nordschweiz stellt Neutex, eine Tochter der Foam-Gruppe, Matratzen- und Kissenkerne aus 100 Prozent Naturlatex her. Jetzt wurden die Produktionskapazitäten erweitert und eine neue hochmoderne Fertigungsanlage in Betrieb genommen.

Zur Herstellung der Latexmatratzen wird der Naturlatex schrittweise mit Seifen und Schwefeldispersion vermischt, ruht nun im so genannten Maturierungstank und kommt schließlich in den Tagestank. Dieser führt abhängig von der gewünschten Matratzenhärte dem Durchlaufmixer je Matratze die entsprechende Latexmenge zu. Der Mixer schlägt die Masse zu einem luftigen Schaum, der in eine Form gegossen wird.

Diese startet nun, geführt von Kettenantrieben, ihre Reise durch eine Art zweistöckiges Karussell. Nach einem Gelierprozess hebt ein Fahrstuhl die Form auf die obere Ebene. Hier werden die Matratzen im Vulkanisierungstunnel „gebacken“. Dabei erhalten sie ihre typische elastische Struktur. Nun fährt ein weiterer Fahrstuhl die Form wieder auf die untere Ebene, wo zwei Mitarbeiter die noch ca. 80°C heißen Matratzen von Hand auspacken.

Danach kommen die Matratzen in die Nachbehandlung zum Waschen, Trocknen und Nachvulkanisieren. Die leeren Formen fahren im Karussell über einen Kühlkanal zum Anfang zurück, hier werden sie von neuem gefüllt. Dabei arbeitet die Anlage im Vier-Schichtbetrieb sieben Tage die Woche.

Reibungsloses Zusammenspiel

Der gesamte Produktionsprozess ist nur bei gutem Zusammenspiel zwischen Mensch und Maschine möglich. Das Karussell besteht insgesamt aus 60 Einzelplätzen, die theoretisch fast alle gleichzeitig mit je einer Matratzenform belegt sein können. Gibt es an einem Punkt des Kreislaufes Verzögerungen, gerät die gesamte Produktion ins Stocken. Verbleiben die Matratzen zu lange in der Vulkanisationsstrecke, besteht die Gefahr einer Übervulkanisation. Das Material wird dabei spröde statt weich und elastisch. Steht die Anlage nur einige Minuten still, ist nicht nur eine komplette Charge unbrauchbar, sondern auch die Formen müssen aufwändig gereinigt werden. Damit es nicht zu solchen kostspieligen Anlagenstillständen kommt, war eine zuverlässige Automatisierungslösung gefragt.

„Weil wir bereits bei der alten Anlage mit Eltromatic erfolgreich zusammengearbeitet haben, fiel auch in diesem Projekt für den Steuerungsbau die Wahl auf den Automatisierungsexperten aus dem benachbarten Flaach“ berichtet Alfred Michel, Geschäftsführer bei Neutex und Projektleiter bei der Anlagen-Neugestaltung. Das Unternehmen ist spezialisiert auf Steuerungsbau für Schaltanlagen und Schaltwarten in Industrie und im kommunalen Bereich. Dabei gehört u.a. auch die Softwareerstellung für SPS- und Visualisierungssysteme zum Dienstleistungsspektrum der Automatisierungsexperten.
