Simulationsplattform

Mehr Offenheit in der Simulationssoftware für eine noch durchgängigere Simulation

| Redakteur: Rebecca Näther

Die Neuerungen in der Version 10.1 der Simit Simulationsplattform umfassen u.a. die Wiederverwendung von domänenspezifischen Simulationsmodellen, standardisierte Schnittstellen für mehr Systemoffenheit sowie Echtzeit Simulation von Anlagen und Maschinen.

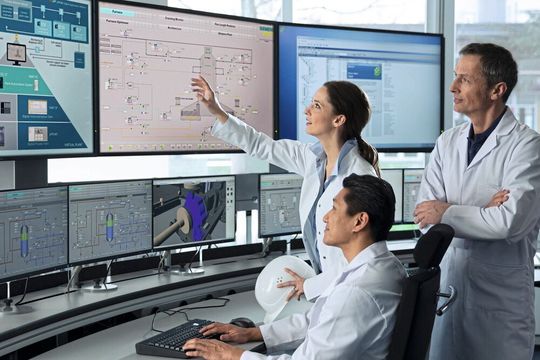

Die Neuerungen in der Version 10.1 der Simit Simulationsplattform umfassen u.a. die Wiederverwendung von domänenspezifischen Simulationsmodellen, standardisierte Schnittstellen für mehr Systemoffenheit sowie Echtzeit Simulation von Anlagen und Maschinen. (Bild: Siemens)

Siemens hat seine Simit Simulationsplattform für virtuelle Inbetriebnahme und Operatortraining um zahlreiche Funktionalitäten erweitert.

Die Neuerungen in der Version 10.1 sollen die Simulation von Automatisierungsapplikationen durch die Wiederverwendung von verschiedenen domänenspezifischen Simulationsmodellen über den gesamten Lebenszyklus von Fertigungs- und Prozessanlagen verbessern. Durch eine verbesserte Leistungsfähigkeit, Offenheit und Flexibilität wird der Bedienkomfort gesteigert und unterstützt so den Anwender bei der Erstellung einer ganzheitlichen und durchgängigen Simulation.

Simulationsplattform ermöglicht realitätsgetreue Trainingsumgebung

Nicht nur die Automatisierungsapplikationen können durch eine virtuelle Inbetriebnahme mit der Plattform eingehend überprüft werden, gleichzeitig verfügt der Anlagenfahrer oder der Produktionsleiter über eine realitätsgetreue Trainingsumgebung noch vor der tatsächlichen Inbetriebnahme. Verschiedene Fahrweisen lassen sich dynamisch simulieren, darüber hinaus können sie abgespeichert und nachträglich analysiert werden.

Modelle anderer Simulationswerkzeuge einbinden dank Systemoffenheit

Mittels standardisierter Schnittstellen trägt die Systemoffenheit des Produkts, laut Unternehmen, dazu bei, dass sich Informationen noch einfacher, umfassender und leistungsstärker austauschen oder integrieren lassen. Der Datenaustausch erfolgt standardisiert auf Basis des Kommunikationsprotokolls OPC Unified Architecture (OPC UA). Zudem ermöglicht eine dedizierte Schnittstelle die Integration der von Prozess Systems Enterprise (PSE) entwickelten Advanced Process Modelling Plattform g-Proms. Durch mehr Offenheit können darüber hinaus in der Version 10.1 auch Modelle anderer Simulationswerkzeuge, in Form sogenannter Functional Mockup Units (FMUs), über das Functional Mock-up Interface (FMI) eingebunden werden. Die gezielte Optimierung des verfahrenstechnischen Prozesses, auch während des Betriebs der Anlagen, wird zudem durch eine Integration der g-Proms Plattform von PSE mit Simatic PCS 7 ermöglicht. Das Spektrum der betriebsbegleitenden Nutzung von Modellen geht hierbei über Monitoring-, Soft-Sensing-, Prädiktive Regler- bis hin zu Optimierungsapplikationen.

Komplette Maschinen in Echtzeit virtuell validieren

Für eine reaktionsschnelle Simulation bietet die Version die Möglichkeit Simulationen auf verschiedene leistungsstarke Rechner zu verteilen. Damit lassen sich komplette Maschinen in Echtzeit virtuell validieren, indem mechatronische Modelle und Verhaltensmodelle der Aktorik und Sensorik simuliert sowie SPS-Applikationen zeitlich synchronisiert, emuliert und somit schließlich überprüft werden. Hierzu unterstützt die Simit Unit nun auch für zeitkritische und sicherheitsrelevante Bereiche, die Ausfallsicherheitsfunktion für i-Devices am Profinet. Die realitätsgetreue Simulation sorgt damit für eine schnellere und risikominimierte Inbetriebnahme, erklärt der Hersteller.

Unterstützte Leitsysteme der Simulationssoftware

Die Software in der Version 10.1 unterstützt sowohl das im Markt etablierte Prozessleitsystem Simatic PCS 7 und auch das webbasierte Leitsystem Simatic PCS neo. Die neuesten Funktionen der Automatisierungsperipherie Simatic ET200SP HA und die Simatic Compact Field Unit (CFU) lassen sich ebenfalls simulieren. Mit der Version stellt die Firma auch ein neues Lizenzkonzept vor, für eine kostenoptimierte Emulation der Simatic S7-300 Steuerung.
