Automatisierungssoftware Mit Gebäudeleitsystem wird Fachhochschule smart und gewinnt Daten

| Redakteur: Sariana Kunze

Eine Automatisierungssoftware kann einem Gebäude nicht nur Intelligenz verleihen, sondern auch gleichzeitig Daten sammeln. Diesen Effekt haben sich Studierende der Fachhochschule Salzburg zunutze gemacht und ein Forschungsprojekt zur Gebäudeleittechnik an ihrem Hochschulgebäude gestartet.

Firmen zum Thema

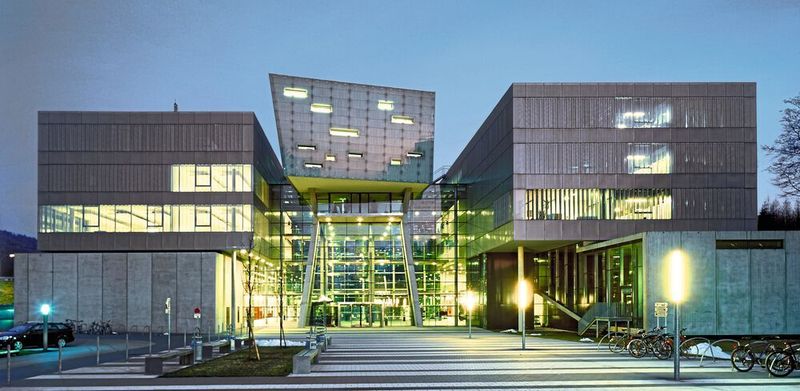

Die FH Salzburg setzte mit einer Automatisierungssoftware ein Zukunftsprojekt für Gebäudeleittechnik auf.
Die FH Salzburg setzte mit einer Automatisierungssoftware ein Zukunftsprojekt für Gebäudeleittechnik auf.
(Bild: Copa-Data)

Echte Prozessdaten generieren, mit denen Algorithmen für Analyse und Speicherung getestet werden können. Hierfür haben sich die Leitung des Studiengangs Informationstechnik & System-Managment der FH Salzburg, der Automatisierungssoftware-Experte Copa-Data sowie die FH-Haustechnik zusammengetan. In einem gemeinsamen Projekt erneuerten Studenten der FH die Gebäudeleittechnik von Grund auf, implementierten eine interaktive Visualisierung für mobile Endgeräte und schufen so die Basis für die Weiterentwicklung zu einer ISO 50001-konformen Energieverwaltung der Fachhochschule.

Bildergalerie

Die FH Salzburg verfügt über hunderte Räume für Technik, Verwaltung, Lehre und Forschung. Diese unterscheiden sich in Lage, Größe und Ausstattung. Zusätzlich stehen auch noch eine Tiefgarage und zwei große Parkplätze zur Verfügung. Zehntausende Sensoren und Aktoren, verteilt über die FH, waren schon vorhanden. Die vorhandene Haussteuerung nutzte auch bereits einen Teil davon, allerdings mit einem entscheidenden Nachteil: Christof Haslauer, studentischer Mitarbeiter, erinnert sich: „Die Benennung der Variablen war unglücklich gewählt und folgte unterschiedlichen Namenskonventionen. Damit war die sichere Zuordnung von Variablen in dem von uns geplanten großen System nicht möglich.“ Den Projektteilnehmern ist die Sisyphus-Arbeit zu Beginn noch besonders präsent. Das studentische Team musste alle Variablen umbenennen und in eine klare Nomenklatur einbetten, die auf das gesamte Gebäude anwendbar war. Nur so konnte sichergestellt werden, dass bei der Projektierung immer die richtige der jetzt genutzten 15.000 Variablen gewählt wurde. Ohne diese zeitaufwändige Vorarbeit wäre es zum Beispiel unmöglich, einen bestimmten Lichtschalter in einem bestimmten Raum zweifelsfrei abzufragen und zu schalten.

Räume gezielt steuern und visualisieren

Ein weiterer wichtiger Beitrag zur Systematik war die Erstellung des Raumbuches. In der Praxis heißt das, dass in der neuen Haussteuerung jeder einzelne Raum mit allen relevanten Daten hinterlegt ist. Das beginnt mit den Raummaßen und geht über geografische Ausrichtung und Einsatzzweck; demnächst werden auch Details der technischen Ausstattung zur Verfügung stehen. Für die FH bringt das zwei wichtige Vorteile: So kann einerseits jeder einzelne Raum in der Gebäudeleittechnik visualisiert und gezielt gesteuert werden. Dafür wird vor allem auch das Zenon Modul „Production and Facility Scheduler“ (PFS) der Softwareplattform von Copa-Data eingesetzt, das nach vordefinierten Fahrplänen zentral schalten kann. Andererseits verfügen die Mitarbeiter der Gebäudeverwaltung über valide Daten, die sie bei der Planung von Veranstaltungen und Raumvergaben unterstützt.

Industrial Usability Day

Maschinen müssen einfach zu verstehen und bedienen sein – aber wie werden sie benutzerfreundlicher? Und was bringt die Usability? Auf dem Industrial Usability Day erfahren Anwender, wie sie die optimale Mensch-Maschine-Interaktion gestalten.

Mehr Infos

Freie Parkplatzzonen identifizieren

Bereits beim Bau der FH war die Software von einem externen Dienstleister für die Steuerung und Visualisierung implementiert worden. Diese wurde auf die neueste Version upgegradet und die Projektierung neu umgesetzt. Kernstück der Visualisierung ist ein großes Touchpad, das Überblick über das gesamte Gebäude bietet und den Benutzer bis auf die Ebene eines einzelnen Raumes zoomen lässt. Fixer Bestandteil des Projekts ist außerdem ein Zenon Web Server Pro, der den dezentralen Zugriff per Browser ermöglicht. Prokurist und Infrastruktur-Abteilungsleiter Hartwig Reiter erklärt: „Innen- und Außenbeleuchtung werden hier ebenso angezeigt und gesteuert wie Beschattungslamellen und Notrufe in den FH-Gebäuden. Über den Production and Facility Scheduler steuern wir Abläufe automatisiert und maßgeschneidert für einzelne Veranstaltungen.“ Aber auch die Parkplätze sind in den Blick der Hausverwaltung gerückt. Jeder Parkplatzbereich ist mit Induktionsschleifen ausgerüstet, die vom System abgefragt werden. So können besetzte und freie Parkplatzzonen jederzeit identifiziert werden. Hardwaremäßig läuft das komplette System auf einem Server im Bereich der Haustechnik. Außerdem wurde eine VPN-Verbindung eingerichtet. Denn Mobilität ist der FH besonders wichtig. So können die Haustechniker von überall im Gebäude mobil auf das System zugreifen sowie schalten und sich Überblick verschaffen, ohne extra einen stationären Rechner aufsuchen zu müssen.

Mit Standardsoftware steuern und visualisieren

Die Steuerung und Visualisierung der Gebäudeleittechnik wurde von Studenten mit Standardsoftware umgesetzt. Zum Einsatz kam die Softwareplattform, vor allem mit den Modulen „Alarmmeldeliste“ (AML), „Chronologische Ereignisliste“ (CEL) und „Production and Facility Scheduler“ (PFS), und der Zenon Web Server Pro. Zusätzlich wird WPF (Windows Presentation Foundation) für einige Menüs genutzt sowie ein Microsoft SQL Server 2012 für das Raumbuch der Parkplatzverwaltung verwendet. Die Benutzeroberfläche entstand ebenfalls aus Standard-Elementen. Für das interaktive Menü, mit dem einzelne Räume visualisiert und gesteuert werden, kam WPF zum Einsatz. Die Anbindung an die Haustechnik erfolgt über KNX, der Parkplatz wird über BACnet angesteuert. Beide Protokolle sind in der Software bereits standardmäßig integriert, was die Projektierung deutlich vereinfachte und verkürzte. Die jeweiligen Daten konnten ganz einfach per Mausklick importiert werden. In der nächsten Ausbaustufe soll auch das Zenon Modul „Message Control“ zum Einsatz kommen. Damit werden dann Alarme als Text- oder Sprachnachricht an die jeweils zuständige Person geschickt. So können Störungen sehr rasch behoben werden.

Ziel: ISO 50001 und Bussysteme integrieren

Das System ist jetzt bereit für weitere Ausbaustufen. Vor allem zwei Entwicklungen sind von Interesse: Auf Seiten der FH-Infrastruktur soll mittelfristig ein Energiedaten-Management-System nach ISO 50001 zur Verfügung stehen. Für diesen Ausbau bietet Zenon bereits vorgefertigte Module an. Im nächsten Schritt werden die für detaillierte Analyse und Steuerung nötigen Strommessgeräte installiert. Neben ISO 50001 ist ein weiteres Ziel, auch andere bereits vorhandene Bussysteme in die Visualisierung zu integrieren. In weiteren gemeinsamen Projekten von FH Salzburg und Copa-Data sollen neue Systeme für Smart Buildings und Smart Cities umgesetzt werden. So werden zum Beispiel Anlagen oder Gebäude simuliert, Show Cases für Machbarkeitsstudien aufgesetzt und Szenarien für die Umsetzung von ISO 50001 entwickelt. Auch ein selbstlernendes Gebäude, das manuelle Schalthandlungen interpretiert und daraus Regeln ableitet, hat man auf der Wunschliste. Bereits jetzt werden vom Basissystem der FH-Gebäudeleittechnik so viele Daten gesammelt, dass sie diese Vorhaben mit echten Daten unterstützen.

Die Weiterentwicklung der Gebäudeleittechnik der FH bleibt aber nicht innerhalb des studentischen Projekts am Studiengang Informationstechnik & System-Management. Die Mitarbeiter, die die Haustechnik betreuen, werden geschult. So sind sie in der Lage, in Zukunft individuelle Anpassungen selbst vorzunehmen. „Für mich ist dieses Forschungsprojekt ein gutes Beispiel für eine erfolgreiche Kooperation zwischen Hochschule, Studenten und Wirtschaft. Eine echte Win-Win-Win Situation, bei der alle Beteiligten von gewonnenen Erfahrungen und nachhaltigen Ergebnissen profitieren“, resümiert Simon Kranzer, Projektbetreuer und wissenschaftlicher Mitarbeiter der Fachhochschule Salzburg im Studiengang Informationstechnik & System-Management.
