Frequenzumrichter-geregelte Antriebsmotoren

Rückspeiseeinheit für freiwerdende Bremsenergie

| Redakteur: Rebecca Näther

Die Rückspeiseeinheit führt die freiwerdende Bremsenergie von Frequenzumrichter-geregelten Antriebsmotoren unmittelbar ins Versorgungsnetz zurück.

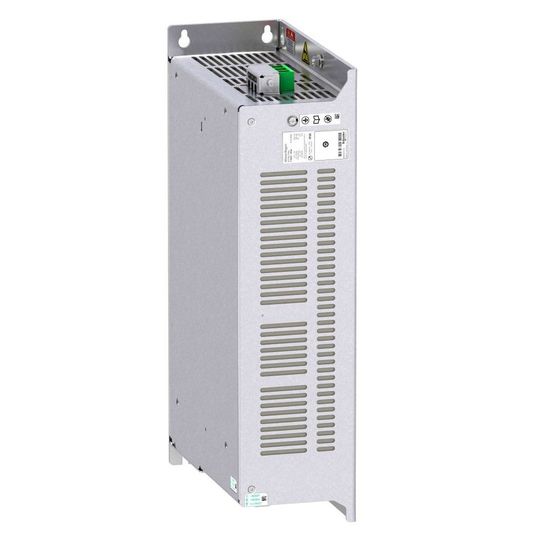

Die Rückspeiseeinheit führt die freiwerdende Bremsenergie von Frequenzumrichter-geregelten Antriebsmotoren unmittelbar ins Versorgungsnetz zurück. (Bild: Schneider Electric)

Schneider Electric lanciert eine neue Rückspeiseeinheit für die Frequenzumrichter der Serien Altivar Machine sowie Altivar Process: die modulare ATV Regenerative Unit (ATV Regen). Sie führt die freiwerdende Bremsenergie von Frequenzumrichter-geregelten Antriebsmotoren unmittelbar ins Versorgungsnetz zurück. Das soll die Energieeffizienz steigern.

Die ATV Regen Module sind in den Leistungsgrößen 7,5 kW sowie 15 kW erhältlich. Sie umfassen einen Spannungsbereich von 380 V bis 500 V. Die Rückspeiseeinheit kann direkt an den Zwischenkreis eines oder mehrerer Altivar Frequenzumrichter angeschlossen werden.

Maximale Rückspeiseleistung von bis zu 45 kW erzielbar

Aufgrund des modularen Aufbaus ist zudem eine Parallelschaltung mehrerer Einheiten mit unterschiedlichen Leistungsgrößen möglich. Dabei kann eine maximale Rückspeiseleistung von bis zu 45 kW erzielt werden. Eine zusätzliche Parametrierung ist vor der Inbetriebnahme nicht erforderlich.

Die Module sind kompakt gebaut und lassen sich so direkt in den Schaltschrank integrieren. Zur Auswahl stehen das Buch- und das Footprint-Format. Hierdurch lässt sich die Schutzart IP5X gewährleisten. Im Vergleich zu einem Bremswiderstand wird zudem nicht nur das benötigte Volumen im Schaltschrank um bis zu 90 Prozent reduziert, auch der Montage- sowie Verkabelungsaufwand verringert sich, so Schneider.

Anwendungen im Bereich der Hub- und Fördertechnik

Die Einheiten verfügen zusätzlich über einen Funkentstörfilter der Kategorie C3. Die Module eignen sich insbesondere für Applikationen mit hoher Massenträgheit, wie sie zum Beispiel im Bereich der Hub- und Fördertechnik zum Einsatz kommen.
