Schnelle elektrische Klemmelemente für Profilschienenführungen

| Redakteur: Rebecca Näther

Zur Hannover Messe präsentiert die Zimmer Group ihre Serie LKE. Dabei handelt es sich um elektrische Klemmelemente, welche die bisher bestehende LCE-Serie aufgrund ihrer verbesserten Eigenschaften ablösen.

Firma zum Thema

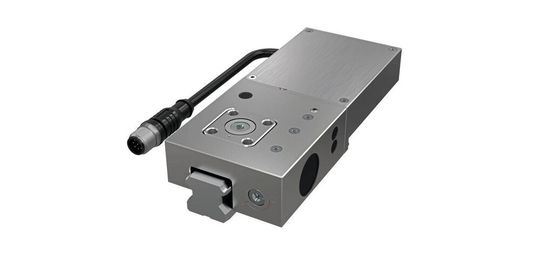

Die Baureihe LKE von der Zimmer Group klemmt elektrisch.
Die Baureihe LKE von der Zimmer Group klemmt elektrisch.
( Bild: Zimmer )

Die Serie soll – im Gegensatz zu einer pneumatischen Lösung - vor allem mit ihrer integrierten Statusabfrage (offen/geschlossen) überzeugen, welche über digitale Zustandssignale ausgegeben wird. Die Kinematik erfolgt dabei über eine Exzenterwelle mit mechanischer Selbsthemmung (bistabil). Aufgrund des selbsthemmenden Funktionsprinzips wird im geschlossenen Zustand die volle Haltekraft bei Stromabfall oder im stromlosen Zustand (z.B. bei einer abgeschalteten Anlage) aufrechterhalten.

Klemmelemente halten bis zu 1800 N

Die Serie besitzt je nach Baugröße eine Haltekraft bis 1800 N, ohne sich dauerhaft zu verklemmen. Das Öffnen und Schließen erfolgt durch eine 24 V Gleichstromspannung bei einer Stromaufnahme von max. 1,5 A.

Bildergalerie

Elektronik in Klemmelement integriert

Mit einer Schließzeit von ca. 400 Millisekunden (je nach Baugröße) wurde das Vorgängermodell um den Faktor 7 verbessert. Die Klemmelemente verfügen über eine integrierte Elektronik und können über digitale Signale angesteuert werden. Die erreichten Stellungen offen bzw. geschlossen werden dabei jeweils über einen Pin zur sicheren Abfrage gegen Kabelbruch ausgegeben.

Darüber hinaus können auf einer am Produkt angebrachten Skala typische Schienentoleranzen von ± 0,05 mm ausgeglichen werden.

Flexibel und ausgelastet mit den Klemmelementen

Die Klemmelemente sind nach IP64 abgedichtet und besitzen einen flexiblen Kabelabgang, der durch eine anpassungsfähige Kabelführung eine maximale Bauraumnutzung ermöglicht und damit Störkonturen minimiert, beschreibt der Hersteller. Mit den bereits genannten Eigenschaften sollen die elektrischen Klemmelemente die Voraussetzungen für eine hohe Flexibilität und eine hohe Maschinenauslastung schaffen, während sie mit einem B10d-Wert von 500.000 Klemmzyklen für Zuverlässigkeit in der Produktion sorgen sollen.

Klemmelemente im Einsatz

Einsatzbereiche der Produkte sind vor allem elektrisch angetriebene Linearachsen. So können durch Halten der Achse über das Klemmelement hohe Prozesskräfte unter Einhaltung der Klemmposition aufgenommen werden. Die Serie eignet sich für den Einsatz in Anwendungen ohne vorhandene Versorgung durch Pneumatik oder Hydraulik, z.B. im Reinraumbereich oder in der Medizin- und Lebensmitteltechnik. Weitere Einsatzgebiete sind in der einfachen Automation, Maschinenbau und in der Automobilindustrie (z.B. autonome Montageinseln) zu finden.

Mechanische Notentriegelung

Alle vier Varianten bieten mit einer mechanischen Notentriegelung ein wichtiges Sicherheits-Feature, erklärt das Unternehmen. Falls das Klemmelement in einer Ausnahmesituation bei abgeschalteter Anlage manuell geöffnet werden muss, kann dies über eine von außen zugängliche Schraube mittels eines Inbusschlüssels erfolgen. Dadurch lässt sich das Klemmelement auch bei Stromausfall noch öffnen, beispielsweise um Werkstücke trotz Anlagenstillstand noch entnehmen zu können.

Die Baureihe ist zur Premiere mit einer Auswahl über vier Baugrößen 15, 20, 25 und 35 auf dem Markt verfügbar.

Hannover Messe 2019: Halle 17, Stand E41
