Maschinen, Anlagen & Datennetze Störungsfrei trotz Blitz und Überspannung

Datennetze bilden heute ein unentbehrliches Rückgrat für die effiziente Kommunikation innerhalb von Maschinen und Anlagen. Ihre Sensitivität gegenüber elektrischen Störeinflüssen gilt es, ebenso wie die Maschinen und Anlagen selbst, mit entsprechenden Schutzkonzepten zu berücksichtigen.

Anbieter zum Thema

SIKO GmbH

TURCK GmbH

FAULHABER Antriebssysteme

Weidmüller Interface GmbH & Co. KG

Zur effizienten Kommunikation im Maschinen- und Anlagenbau setzen heute viele Anwender auf Ethernet. Ob Ethernet- und/oder Power-over-Ethernet- Netzwerke – sie erweisen sich zwischenzeitlich als unabdingbar für die Kommunikation mit hohem Datenaufkommen. Weil die Netzwerke aber empfindlich auf elektrische Störeinflüsse wie Blitze und Überspannungen reagieren, müssen sie mit wirksamen Konzepten geschützt werden. Mit Varitector-Data CAT6 präsentiert Weidmüller deshalb einen Überspannungsschutz für Ethernet-Anwendungen.

Bildergalerie

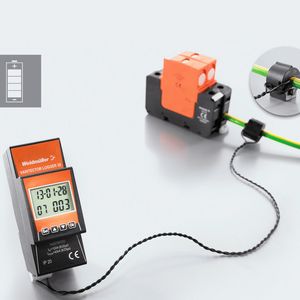

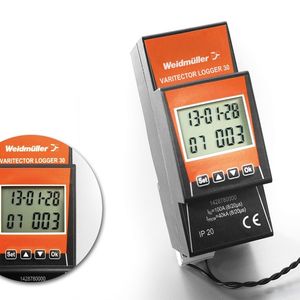

Um auch die Geräte und Anlagen selbst wirksam vor Schäden durch Blitz und Überspannung zu schützen, sind genaue Informationen zur Belastungshöhe der Schutzelemente ebenso wichtig. Hierfür hat das Detmolder Unternehmen den Varitector-Logger 30 entwickelt, der erhöhte Stromimpulse registriert und dokumentiert.

Gut geschützt für eine zuverlässige Datenübertragung

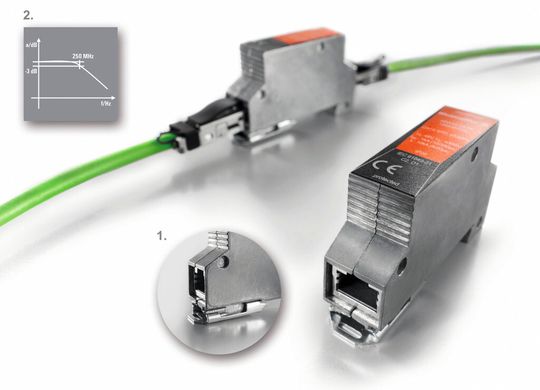

Varitector-Data CAT6 schützt Kommunikationsnetze vor Schäden durch Blitzschläge und transiente Überspannungen und sichert so die Qualität und Zuverlässigkeit der Datenübertragung. Die von Überspannungen verursachten Störungen können zum Ausfall ganzer Anlagen führen und damit den Betriebsablauf nachhaltig beeinträchtigen. Eine gesicherte Energieversorgung, regelmäßige Datensicherung und nicht zuletzt ein überzeugendes Konzept für den Überspannungsschutz gehören heute zum Stand der Technik, um hohe Zuverlässigkeit zu erzielen.

Das neue Ethernet-Überspannungsschutzgerät eignet sich für hohe Datenvolumina und bietet Schutz bis 250 MHz (Class E); es ist abwärtskompatibel zu Cat.5 (bis 100 MHz). Das Applikationsspektrum des Überspannungsschutzgeräts reicht - dank erhöhter Grenzfrequenz von 250 MHz - bis zu 1GBASE-T.

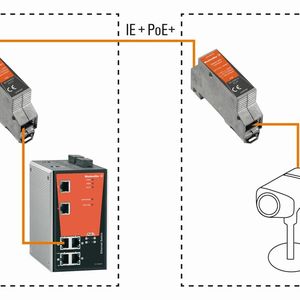

Varitector-Data CAT6 ist konzipiert für vier Adernpaare mit RJ45-Buchse. Das Überspannungsschutzgerät schützt Ethernet- genauso wie Power-over-Ethernet Netzwerke – es eignet sich für PoE (nach IEEE 802.3af) wie für PoE+ (nach IEEE 802.3at). Die optional im Weidmüller Portfolio erhältlichen Leitungen sind so gut dimensioniert, dass Leistungen per Power-over-Ethernet auch an andere Geräte übertragen werden können.

Dem zuverlässigen Schutz und einer geringen Störanfälligkeit dient ein robustes Metallgehäuse. Das langlebig ausgelegte IP20-Gerät misst außen 75 x 19 x 46 mm (H x B x T) und wird einfach auf Tragschiene montiert.

Es entspricht der Anforderungsklasse C2/ D1 gemäß IEC 61643-21, die Stoßstromfestigkeit C2 beträgt 5 kA, D1 beträgt 1 kA. Das Modul ist für höchste Dauerspannung Uc (DC) von 60 V ausgelegt. Der Nennstrom liegt bei 1 A. Das Schutzgerät spricht innerhalb von 1 ns an bzw. fällt unter 1 ns in die Ruhestellung zurück. Bei erweiterten Umgebungstemperaturen von -40 bis 80 °C ist das Modul betriebsfähig.
