Ormazabal Transformatoren für Solarkraftwerke in Italien und Südfrankreich geliefert

Energieversorger in Italien und Frankreich setzen bei der Stromerzeugung weiterhin auf Photovoltaik (PV)-Parks. Für mehrere Freiflächenanlagen in diesen beiden Ländern liefert Ormazabal Transformatoren, Mittelspannungsschaltanlagen sowie begehbare Stahlbetongebäude. Im August 2013 wurden acht PV-Anlagen in der italienischen Provinz Udine mit einer Nennleistung von 30 MWp fertiggestellt.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

FAULHABER Antriebssysteme

PEAK-System Technik GmbH

Ormazabal Anlagentechnik GmbH

Im Mai 2013 sind sechs Bauvorhaben in Frankreich mit einer Nennleistung von 130 MWp gestartet, die voraussichtlich Mitte des kommenden Jahres ans Netz gehen werden. Bei allen Projekten zeichnet die Firma Speidel für das Gewerk Elektro verantwortlich. Seit etwa zehn Jahren arbeitet Speidel mit Ormazabal als Lieferant zusammen. Bei der Planung der Solarkraftwerke im europäischen Ausland hat Ormazabal sein internationales Know-how angewendet und damit länderspezifische Anforderungen wie Sonderspannungen oder spezielle Vorgaben der Energieversorger erfüllt.

Bildergalerie

Im sonnenreichen Süden Europas versorgen Photovoltaik-Parks bereits zahlreiche Einwohner mit Strom. Sobald die zurzeit im Bau befindlichen Anlagen in Italien und Südfrankreich an das Stromnetz angeschlossen sind, profitieren knapp 400.000 weitere Haushalte von der alternativen Energie und sorgen für eine deutliche Verringerung des CO2-Ausstoßes. Da in beiden Ländern spezielle Wechselrichter verwendet wurden, die auch in geringer Anzahl die Leistung der Anlagen erhöhen, waren Transformatoren mit einer Sekundärspannung von 460 Volt gefragt. Die eingesetzten Drehstrom-Transformatoren zeichnen sich darüberhinaus durch ihre Selbstkühlung (ONAN) und ihre Frequenz von 50 Hz aus. Sie sind speziell auf den Wechselrichterbetrieb von PV-Anlagen ausgelegt und entsprechen den Anforderungen der Normenreihen IEC - EN 60076, Teil 1-10 sowie DIN-EN-50464.

Transformator-Stationen sind "Erdbeben sicher"

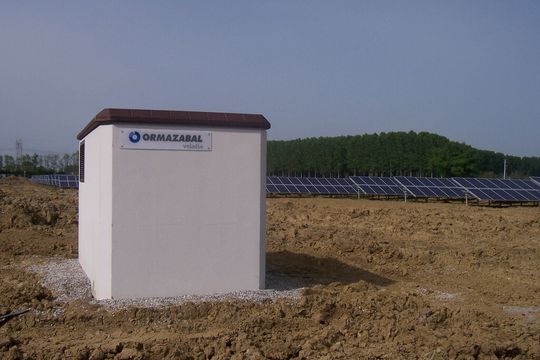

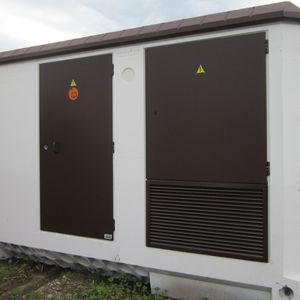

Von der kleinsten Anlage mit 800 kWp bis zur größten Anlage mit 13 MWp realisiert die Firma Speidel insgesamt acht Solarkraftwerke in der italienischen Provinz Udine mit einer Gesamtleistung von 30 MWp. Für die PV-Parks stellt Ormazabal insgesamt 30 Transformatorstationen mit einer Leistung von 800 kVA bis 1.250 kVA pro Transformator bereit. Diese verbinden die einzelnen Anlagenteile innerhalb des etwa 15 Fußballfelder großen Geländes miteinander, sind jedoch nicht an die externe Energieverteilung angeschlossen. Das Unternehmen liefert die begehbaren Stationen mit einer Länge von 4,5 m, einer Tiefe von 2,4 m und einer Höhe von 3 m vormontiert auf die Baustelle. Eine wichtige Anforderung war eine erdbebensichere Bauweise der Gebäude, damit im Ernstfall keine Schäden an den Anlagen entstehen.

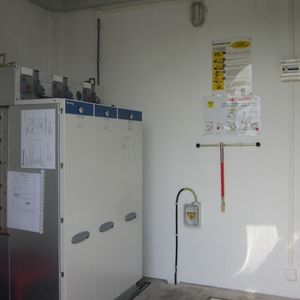

Im Inneren der Transformatorenstationen schalten und verteilen Mittelspannungsschaltanlagen des Typs GA 2K1TS-C eine Spannung von 20 kV. Die in Deutschland produzierten gasisolierten Schaltanlagen sind weitgehend klimaunabhängig und können daher problemlos in südlichen Regionen mit extremen Klimaverhältnissen eingesetzt werden. Sie sind nach internationalem Standard IEC 62271-200 störlichtbogengeprüft. Seit August 2013 speisen die Anlagen Strom in das örtliche Netz ein.

Schaltfeldsystem modular kombinierbar

Bis voraussichtlich Juli 2014 entstehen in Südfrankreich, unter anderem in Villenave-Cosme, sechs PV-Parks mit einer Gesamtleistung von 130 MWp. In Frankreich eingesetzte Schaltanlagen müssen eine spezielle Zulassung des Netzbetreibers Electricité de France (EDF) aufweisen. Da das spanische Werk von Ormazabal die Produktions-Voraussetzungen für den französischen Markt erfüllt, werden die Schaltanlagen ebenso wie die Transformatoren dort gefertigt. Das in den Solarkraftwerken eingesetzte Schaltfeldsystem CGMCOSMOS ist modular kombinierbar und vollständig gasisoliert. Es eignet sich für eine Nennspannung bis 24 kV. Ebenso wie die in Italien eingesetzten Mittelspannungsschaltanlagen sind auch diese störlichtbogengeprüft, so dass Schutz und Sicherheit für Personen und Güter gewährleistet sind. Für die Anbindung an das örtliche Stromnetz liefert Ormazabal auch die begehbaren Übergabestationen. Diese werden mit Schutzverriegelungen nach den Vorgaben des Netzbetreibers ausgestattet. Auch bei der Ausstattung der Übergabestationen setzt der Betreiber auf die Mittelspannungsschaltanlagen CGMCOSMOS. Die einzelnen Stationen eignen sich für die Fernwartung durch den Energieversorger.
