Rittal Flat-PLS: neues Sammelschienensystem Typgeprüfte Niederspannungs-Schaltanlagen bis 5500 A

Mit Flat-PLS erweitert Rittal sein Ri4Power-Programm für typgeprüfte Niederspannungsschaltanlagen um ein neues Sammelschienensystem bis 5500 A. Neben dem Führen höherer Bemessungsströme überzeugt es durch hohe Flexibilität und Montagefreundlichkeit, kostengünstige Steigerung der Kurzschlussfestigkeit und effektiven Berührungsschutz.

Anbieter zum Thema

SAB Bröckskes GmbH & Co KG

FAULHABER Antriebssysteme

Schneider Electric GmbH

Rittal GmbH & Co. KG

Aufgrund des steigenden Energiebedarfs müssen Niederspannungs-Schaltanlagen immer größer und leistungsstärker werden. Dabei verfügen Anlagen über Bemessungsströme von 3200 bis 4000 A und noch höher. Für diese Anforderungen hat Rittal jetzt mit Flat-PLS ein neues Sammelschienensystem entwickelt. Durch Einbau im Ri4Power Niederspannungs-Schaltanlagensystem ist das neue Sammelschienensystem für Bemessungsströme bis zu 5500 A belastbar.

Neben der Fähigkeit höhere Bemessungsstrome sicher führen zu können, sind auch die anderen Anforderungen an die technischen Eigenschaften von Sammelschienensystemen gestiegen: Zum einen erfordern die höheren Leistungen der Versorgungsnetze immer höhere Festigkeiten der Schienensysteme. Aufgrund individueller Anforderungen müssen im Weiteren die Sammelschienen über verschiedene Einbaulagen verfügen. Darüber hinaus macht es der Kostendruck erforderlich, dass die technische Leistungsfähigkeit eines Systems wirtschaftlich an den Bedarf anzupassen ist und nicht überdimensioniert sein sollte. Und schließlich sollte neben einem montagefreundlichen und zeitsparendem Aufbau auch ein möglichst hoher Berührungsschutz für Personen und Anlagen bestehen.

Mit der Entwicklung des Flat-PLS hat Rittal diesen Anforderungen entsprochen. Die einzelnen Sammelschienenhalter können bis zu vier Schienen per Leiter fassen und lassen sich sowohl 1-polig, als auch 3- und 4-polig zu einem System aufbauen. Mit den beiden Varianten sind Schienenformate von 40 x 10 bis 60 x 10 mm² sowie 80 x 10 und 100 x 10 mm² einsetzbar. Damit ist eine optimale Anpassung des Sammelschienen-Querschnitts an den benötigten Bemessungsstrom gewährleistet.

Durch die 4-teilige Halterkonstruktion kann jedes Schienenpaket im Sammelschienenhalter in 90°-Schritten gedreht werden. Somit ist es möglich, das Schienensystem der entsprechenden Anwendung anzupassen.

Kurzschlussfestigkeit mit Taktik

Mit einem 3-stufigen Kurzschlussfestigkeits-Konzept hat Rittal auch für diese Anforderung eine optimale Lösung entwickelt. Die bewährte Kombination aus einer Systembefestigung und den einpoligen Haltern, die beliebig zu mehrpoligen Sammelschienensystemen aufgebaut werden können, bilden das Grundkonzept und erreichen damit eine Kurzschlussfestigkeit, die für viele Anwendungen ausreichend ist.

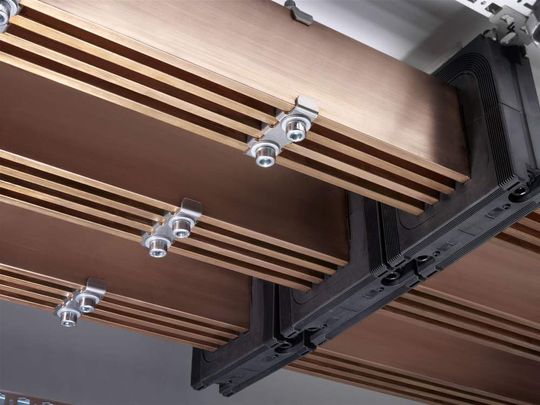

Durch den zusätzlichen Einsatz der neu entwickelten Sammelschienenkralle kann der Anlagenbauer das Mehrfachschienensystem in seiner Eigenfestigkeit verstärken und erhöht somit kostengünstig die Kurzschlussfestigkeit des Systems. In der höchsten Ausbaustufe wird mit einer Stabilisierungsschiene das Sammelschienensystem mechanisch verstärkt, so dass das System Kurzschluss-Strömen von bis zu 110 kA für 1 s / 244 kA im Stoß Stand hält.

Hoher Berührungsschutz reduziert Entstehungspotential von Störlichtbögen

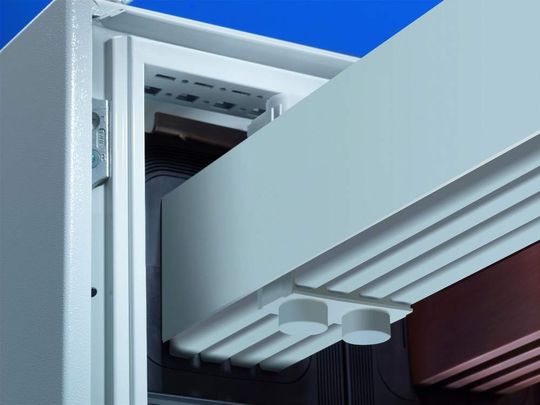

Das Schadensbild nach einem Störlichtbogen kann sich von leichten Schmauchspuren bis hin zur vollständigen Zerstörung der Niederspannungs-Schaltanlage ziehen. Die Auswirkungen werden durch die Brenndauer des Lichtbogens und der im Netz zur Verfügung stehenden Energie beeinflusst. Mit einem variablen Sortiment von Abdeckprofilen und Abdeckelementen lassen sich die verschiedenen Ausbauformen des Flat-PLS einfach und passgenau abdecken. Dabei können sowohl Schienenpakete mit Luftspalt als auch direkt aufeinander liegende Schienenpakete effektiv abgedeckt werden. Auch die optionalen Sammelschienenkrallen wurden dabei berücksichtigt und sind in den Berührungsschutz mit integrierbar. Mit dieser Maßnahme wird das Entstehungspotential für Unfälle mit Störlichtbogen aktiv gesenkt und damit die Zuverlässigkeit der Niederspannungs-Schaltanlage deutlich gesteigert.

Typgeprüfter Baukasten

Durch die Integration des Flat-PLS Sammelschienensystems in Rittal Ri4Power Niederspannungs-Schaltschränken und den erforderlichen Typprüfungen ist das System auch als typgeprüfter Baukasten für Niederspannungs-Schaltgerätekombination lieferbar. Damit ist Ri4Power sowohl in der offenen Bauform eins als auch den höheren Bauform zwei-vier als typgeprüftes Niederspannungs-Schaltanlagensystem bis 5500 A verfügbar.

Bemerkenswert ist ebenso, dass die mechanische Unterteilung sowohl für das bekannte Maxi-PLS als auch für das neue Flat-PLS Stromschienensystem verwendet werden kann. Der Anlagenbauer kann individuell entscheiden, ob er mit Maxi-PLS — das kompakte, zeitsparendeste Sammelschienensystem — oder mit Flat-PLS — das mit höherer Wertschöpfung verbundene Sammelschienensystem — verwenden möchte.

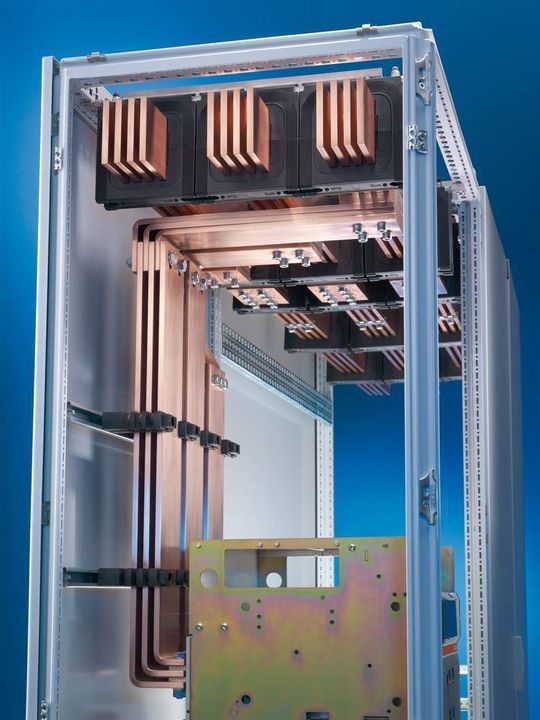

Alle Schaltschrankfeldtypen von Ri4Power können mit dem Flat-PLS Sammelschienensystem bestückt werden und sind somit eine 100-prozentige Erweiterung der Ri4Power-Palette. Durch die Integration in Ri4Power lassen sich somit vier verschiedene Sammelschienensystem-Lagen realisieren. Abhängig von wo die Kabelzuführungen und Ableitungen kommen, kann das Hauptsammel-Schienensystem im Dach-, Boden- und Rückbereich oben oder unten geführt werden. Auch ein Wechsel der Sammelschienenlage ist innerhalb der Ri4Power-Anlage einfach und platzsparend möglich.

Halle 11, Stand D06

Michael Schell, Projektleiter Ri4Power Form2-4 und Produktmanager Power Distribution, Rittal, Herborn
