Halbleiter-Schutzschalter 10A DC Stromüberwachung nach UL 2367 und UL 508

| Redakteur: Gudrun Zehrer

Lütze hat das 10A DC Stromüberwachungs-Modul LCOS CC um die Zulassungen UL 508 und UL 2367 erweitert und erfüllt damit die Anforderungen zum „Supplementary Protection Device“. Dieses IP20 Gehäuse-System lässt sich durch werkzeugfreies Zustecken von Modulen wie z.B. dem LCOS CCi zu einem kompletten und modularen I/0-System ausbauen.

Firma zum Thema

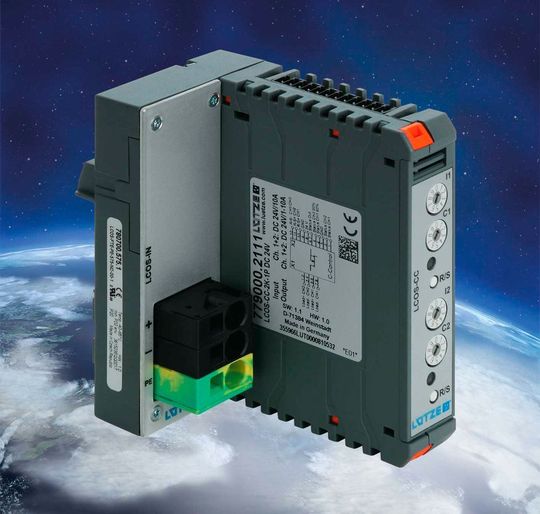

Die 10A DC Stromüberwachung LCOS-CC erfüllt als „Supplementary Protection Device“ die UL 508 und UL 2367.
Die 10A DC Stromüberwachung LCOS-CC erfüllt als „Supplementary Protection Device“ die UL 508 und UL 2367.
(Bild: Lütze)

Das LCOS CC ist als „Supplementary Protection Device“ ein intelligenter Halbleiter-Schutzschalter, der Leitungen und angeschlossene Geräte sicher gegen Überlast und Kurzschluss schützt. Der Hersteller bietet die Stromüberwachung alternativ als 1-Kanal, zweipolig schaltend und als 2-Kanal-Variante, einpolig schaltend an.

Zu den zentralen Merkmalen gehört der integrierte Energiebus und der direkte Anschluss der Last an „+“ und „–“. Der Gehäusephilosophie des LCOS-Systems entsprechend sind alle Anschlussklemmen steckbar und eignen sich somit für den werkzeuglosen Aufbau bzw. Modulwechsel, so dass sich der Verdrahtungsaufwand verringert. Eingangsseitig beträgt die Nennspannung DC 24V oder DC12V.

Stromüberwachungs-Modul als ein- und zweikanalige Version

In der zweikanaligen Ausführung ist der Direktanschluss der Last doppelt ausgeführt. Die Statusmeldungen erfolgen als optische und elektrische Signalisierung für jeden Kanal getrennt entweder als Sammelstörmeldung oder bei Erreichen der 90 Prozent Auslastung. In der einkanaligen Version ist die Absicherung zweipolig (+,-) und mit galvanischer Trennung ausgeführt. Alle anderen Funktionen sind identisch zur einkanaligen Version.
