Niederspannungsschaltanlagen am Flughafen Berlin-Schönefeld Airport sicher unter Strom

Die Energieversorgung spielt in vielen Einrichtungen eine bedeutende Rolle. Dies gilt auch für den Ausbau des Flughafens Berlin-Schönefeld zum neuen Hauptstadt-Airport BBI. Der Energiebedarf des Flughafens entspricht in der größten Ausbaustufe dem einer Kleinstadt mit rund 70.000 Haushalten. Die Energieversorgung im Teilprojekt GU XII erfolgt dabei über acht Trafostationen und neun Energieverteilanlagen, in denen das Ri4Power-System von Rittal zum Einsatz kommt.

Anbieter zum Thema

Micro-Epsilon Messtechnik GmbH & Co. KG

FAULHABER Antriebssysteme

PEAK-System Technik GmbH

Rittal GmbH & Co. KG

Der Flughafen Berlin Schönefeld hat die Aufträge für Planungs- und Bauleistungen am neuen Airport in mehreren großen Losen vergeben. Das Los GU XII umfasst u.a. die Errichtung der Kabelnetze auf dem gesamten Flughafengelände. Dazu werden acht von insgesamt 22 Trafostationen errichtet, die über das gesamte Areal verteilt sind. Von diesen Energiestationen aus werden elementare Einrichtungen des Flughafens wie das Rechenzentrum, die Flughafenfeuerwehr oder der Tower mit Energie versorgt. Mit der Ausführung der hierzu notwendigen Arbeiten wurde ein Konsortium der Unternehmen Areva, Westmontage und Elpro beauftragt.

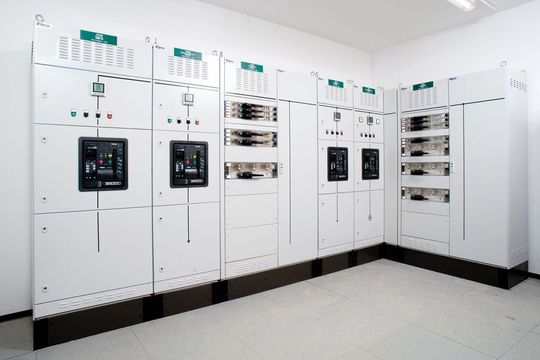

Elpro, mit Firmensitz im Nordosten von Berlin, ist innerhalb des Konsortiums für die Niederspannungs-Schaltanlagen zuständig. Diese bestehen aus 81 Feldern (41 Leistungsschalterfelder und 40 Lastschaltleistenfelder), die bei Elpro geplant und gebaut werden. Das inhabergeführte mittelständische Unternehmen ist in den Bereichen elektrotechnische Anlagen und Leittechnik für die Branchen Energie, Gas, Wasser, Bergwerke, Zement und Verkehr tätig.

Hohe Kurzschlussfestigkeit gefordert

„Die Anforderungen, die in den Ausschreibungen für die Niederspannungs-Schaltanlagen am Flughafen BBI gestellt wurden, waren sehr hoch“, erinnert sich Martin Kopf, der als technischer Projektleiter bei Elpro für das Schaltanlagenprojekt verantwortlich ist: „In der Ausschreibung sind formunterteilte Schaltanlagen bis zu Form 4b vorgeschrieben, die außerdem eine sehr hohe Kurzschlussfestigkeit von bis zu 100 kA bis hinunter zur Verteilschiene aufweisen müssen.“ Formunterteilte Schaltanlagen bieten vor allem in der Sicherheit entscheidende Vorteile. Das Berühren spannungsführender Teile während der Inbetriebnahme oder bei Wartungsarbeiten lässt sich damit wirkungsvoll verhindern.

Aufgrund der langen Wege, die bei der Energieversorgung des Flughafens zu überbrücken sind, müssen viele Parallelkabel vorgesehen werden. Der Anschlusstechnik kommt daher eine besondere Bedeutung zu. „Gerade wenn sehr viele Kabel installiert werden müssen, fällt die Arbeitszeit, die für die Installation notwendig ist, besonders ins Gewicht“, erklärt Martin Kopf die Bedeutung der Anschlusstechnik.
