Antriebstechnik Anpassungsfähig: Lagerlose Drehgeber

| Redakteur: Karin Pfeiffer

Robust, kompakt und verschleißfrei: Kübler positioniert seine magnetischen lagerlosen Drehgeber für besonders enge Einbauräume in rauen Industrieumgebungen.

Firmen zum Thema

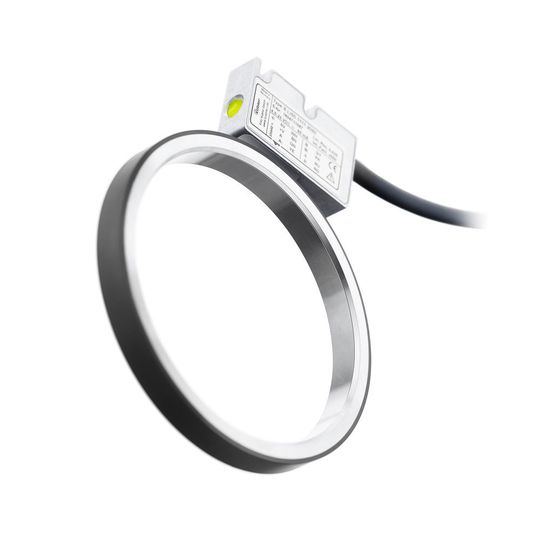

Das Portfolio an lagerlosen Drehgebern besteht aus inkrementalen (RLI) und absoluten Singleturn-Varianten (RLA50) mit SSI oder CANopen Schnittstelle.
Das Portfolio an lagerlosen Drehgebern besteht aus inkrementalen (RLI) und absoluten Singleturn-Varianten (RLA50) mit SSI oder CANopen Schnittstelle.
(Bild: Kübler)

Was tun, wenn selbst für Miniaturdrehgeber hinsichtlich Bautiefe kein Platz mehr da ist und der zur Verfügung stehende Einbauraum begrenzt ist – und welches rotative Messsystem passt hier noch rein? Die Fragen hat sich Kübler gestellt und gibt mit seinen lagerlosen Drehgebern gleich die Antwort. Mit einer Einbautiefe von minimal 16 mm könnten diese kompakten Messsysteme schnell und einfach in engste Einbauräume installiert werden.

Das System soll sich dank berührungsloser Sensortechnologie durch eine besonders hohe Schock- und Vibrationsfestigkeit auszeichnen. Eine absolute Verschleißfreiheit soll eine lange Lebensdauer und sichere, dauerhafte Funktion gewähren. Das stabile Gehäuse und die hohe Schutzart bis max. IP69k erlauben den Einsatz auch in rauer Industrieumgebung.

Das absolute Messsystem RLA50 ermöglicht Auflösungen von bis zu 16.000 Messschritten pro Umdrehung. Variabilität bieten Gegentakt- oder RS422 Schnittstellen bei RLI20 bzw. RLI50. Was die Leistung anbelangt, so sind Drehzahlen bis 12.000 Umdrehungen pro Minute möglich.

Die Installation erfolgt sehr einfach und schnell durch Aufschieben und Verschraubung des Ringes an der Welle und eine entsprechende Platzierung des Lesekopfs. Aber auch Lösungen zum Aufpressen sind verfügbar. Für die Distanz zwischen Lesekopf und Ring besteht eine Toleranz von bis zu 1,5 mm und ein maximaler seitlicher Versatz von +/-1 mm. Dank der bestehenden Langlöcher am Sensorkopf ist die Justierung des Sensors einfach. Diesen kann man radial wie axial bestens positionieren.

Das Messsystem ist laut Kübler auf höchste Anpassungsfähigkeit ausgelegt. Dadurch sind unterschiedliche Ringgrößen bis 390 mm Hohlwelle verfügbar – ein weiterer Vorteil gegenüber gelagerten Drehgebern. Hier sind nur Hohlwellen bis 42 mm realisierbar.

Für eine optimale Anbindung zwischen Magnetring und Antriebswelle stehen unterschiedliche Montagemöglichkeiten zur Verfügung. Ringmontage als Presssitz, Schraubflansch oder Nabenschraube.

Gerade in der Antriebstechnik werden lagerlose Drehgeber eingesetzt. Die geringe Bautiefe verschafft somit ein schlankes und kompaktes Motorendesign. Die Robustheit und Technologie des Messsystems sorgen für hohe Zuverlässigkeit und Langlebigkeit.

Das Portfolio an lagerlosen Drehgebern besteht aus inkrementalen (RLI) und absoluten singleturn Varianten (RLA50) mit SSI oder CANopen Schnittstelle zur Verfügung.
