Safety Auch sicher ohne Muting-Sensoren

| Redakteur: Sariana Kunze

Das Überbrücken eines Schutzfeldes kann jetzt ohne zusätzliche Muting-Sensoren realisiert werden. Denn durch ein neues Verfahren wird für den Muting-Prozess nur noch wenig Platz benötigt. Smart Process Gating macht es möglich.

Firmen zum Thema

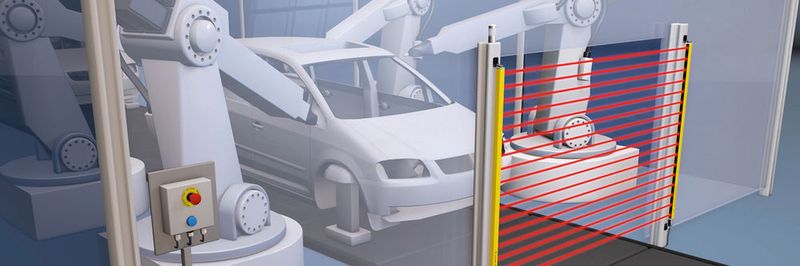

Smart Process Gating von Leuze Electronic eignet sich beispielsweise für die prozessgesteuerte Zugangssicherung in der Automobilindustrie.
Smart Process Gating von Leuze Electronic eignet sich beispielsweise für die prozessgesteuerte Zugangssicherung in der Automobilindustrie.
(Bilder: Leuze Electronic)

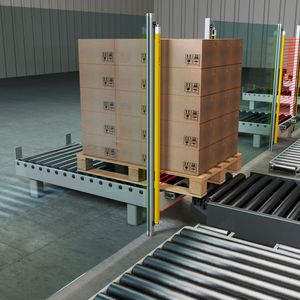

Bislang waren für die temporäre Überbrückung von Schutzfeldern Muting-Sensoren erforderlich. Diese erkennen die Annäherung von Fördergut an ein Schutzfeld, so dass dieses zur Durchfahrt überbrückt werden kann. Gleichzeitig wird durch entsprechende Anordnung der Sensoren der Zugang für Personen verhindert. Vor allem in der Intralogistik, Automobil- und Verpackungsindustrie sind Muting-Lösungen im Einsatz. Auf Basis der Type 4 Sicherheits-Lichtvorhänge der Baureihe MLC 500 hat Leuze Electronic das Smart Process Gating-Verfahren (SPG) entwickelt. Dadurch kann auf die Muting-Sensoren ganz verzichtet werden.

Bildergalerie

Beim SPG kommt das erste Gating-Signal von der Anlagensteuerung (SPS), während das Zweite bei der Unterbrechung des Schutzfeldes vom Sicherheits-Lichtvorhang selbst erzeugt wird. SPG setzt daher Kenntnis über die Position des Förderguts voraus, damit die nötigen SPS-Steuersignale im richtigen Zeitfenster am Sicherheits-Lichtvorhang vorliegen. Die Integration einer SPG-Anwendung in eine Anlage ist sicherheitstechnisch als Systemlösung zu betrachten. Diese entsteht im Zusammenspiel von Sicherheits-Lichtvorhang, Anlagensteuerung und ggf. mechanischen Elementen. Hierzu benötigt der Anlagenbauer Erfahrung im Safety-Design. Eine wichtige Anforderung ist die Kenntnis der aktuellen Position des Transportgutes durch die Anlagensteuerung (SPS). Die SPS muss wissen, wann das Schutzfeld vom Transportgut erreicht bzw. verlassen wird, um die nötigen Steuersignale zum richtigen Zeitpunkt an den Sicherheits-Lichtvorhang zu senden. Die Kenntnis über die Position kann beispielsweise mit aktiven Transportbändern realisiert werden. Dies ist notwendig, da z.B. das Schutzfeld innerhalb von 4 Sekunden nach Anliegen des SPS-Steuersignals unterbrochen werden muss. Zudem sind zwischen Transportgut und Lichtvorhang maximal 200 mm Abstand beim Ein- und Ausfahren zulässig, solange eine Gating-Sequenz aktiv ist. Während des gesamten Ablaufs der Überbrückungsfunktion muss ein Synchronisationsstrahl (erster oder letzter Strahl) frei bleiben. Beim Betrieb ist ein automatischer Anlauf/Wiederanlauf ausgeschlossen – das System darf nur in Kombination mit einer Wiederanlaufsperre betrieben werden. Das erreichbare Performance Level der Lösung ergibt sich zusammen mit der verwendeten Anlagensteuerung. Zusammen mit einer Standard-Steuerung wird Performance Level PLd erreicht, zusammen mit einer Sicherheits-Steuerung ergibt sich Performance Level PLe.

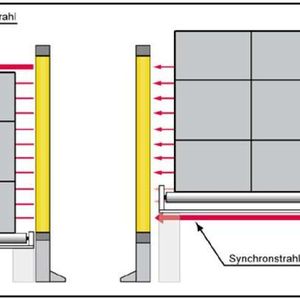

Zwei Betriebsarten für verschiedene Geschwindigkeiten

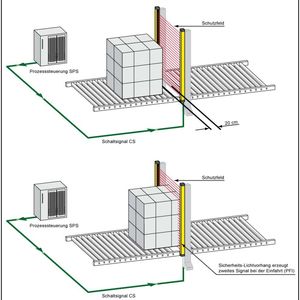

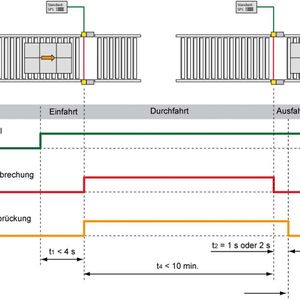

Um die Schutzeinrichtung während der Durchfahrt von Transportgütern zu unterbrechen, wird beim Smart Process Gating kurz vor der Einfahrt in das Schutzfeld ein Signal von der Prozesssteuerung (SPS) an den Sicherheits-Lichtvorhang gesendet. Der Zeitpunkt muss so eingestellt sein, dass sich das Transportgut näher als 200 mm vor dem Schutzfeld befindet, um das Durchschlüpfen von Personen auszuschließen. Der Sicherheits-Lichtvorhang erzeugt bei der Einfahrt in das Schutzfeld das zweite Signal und überbrückt das Schutzfeld. Es werden somit mindestens zwei unabhängige Steuersignale zur Aktivierung der Überbrückungsfunktion benötigt: Ein Schaltsignal CS (Controller-Signal) von der Prozesssteuerung (SPS) und eine vom Transportgut erzeugte Unterbrechung des Schutzfelds (Protection Field Interrupted, PFI). Die Anlagensteuerung (SPS) sendet ein Schaltsignal (CS) an den Sicherheits-Lichtvorhang. Bei Einfahrt erzeugt der Sicherheits-Lichtvorhang das zweite Signal (PFI) und überbrückt das Schutzfeld während der Durchfahrt des Transportgutes. In der Basiskonfiguration muss die Durchfahrt in weniger als 10 Minuten erfolgen, ansonsten geht der Empfänger des Sicherheits-Lichtvorhangs in den Verriegelungszustand. Bei Bedarf kann eine Timeout-Verlängerung bis zu 100 Stunden konfiguriert werden, um z.B. Stillstände während eines Schichtwechsels oder über ein Wochenende ohne Verriegelung der Abläufe zuzulassen. Beim Ausfahren des Transportgutes aus dem Schutzfeld setzt der Sicherheits-Lichtvorhang das von ihm erzeugte Signal (PFI) zurück, sobald das Transportgut das Schutzfeld verlässt. In Abhängigkeit von der gewählten Betriebsart wird das Schutzfeld dann nach ein oder zwei Sekunden vom Sicherheits-Lichtvorhang wieder aktiviert. Das Transportgut darf sich bis dahin nicht weiter als 200 mm vom Schutzfeld entfernt haben.
