Positionssensoren Berührungslose magnetostriktive Wegaufnehmer

| Redakteur: Gudrun Zehrer

Gefran präsentiert berührungslose Wegaufnehmer, die mit der magnetostriktiven Hyperwave-Technologie ausgestattet sind. Mit der gesteigerten Signalstärke dieser Technik lassen sich die Positionssensoren für anspruchsvolle Anwendungen einsetzen, bei denen EMV-Störungen oder starke Vibrationen auftreten.

Firma zum Thema

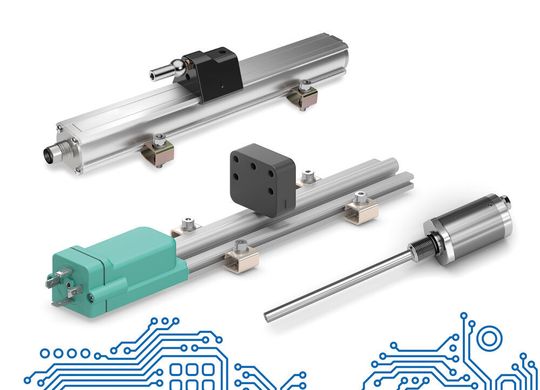

Die magnetostriktiven Wegaufnehmer bieten besondere EMV-Störfestigkeit, großen Arbeitstemperaturbereich, hohe Genauigkeit und Linearität aufgrund Hyperwave-Technologie.
Die magnetostriktiven Wegaufnehmer bieten besondere EMV-Störfestigkeit, großen Arbeitstemperaturbereich, hohe Genauigkeit und Linearität aufgrund Hyperwave-Technologie.
(Bild: Gefran)

Die magnetostriktiven Wegaufnehmer mit Hyperwave-Technologie gewährleisten laut Gefran eine hohe Wiederholgenauigkeit bei einem sehr geringen Nichtlinearitätsfehler. Sie eignen sich für ein breites Temperaturspektrum von -30 °C bis 90 °C und beweisen auch bei Extremwerten besondere Zuverlässigkeit. Ihr großer Pluspunkt ist das verstärkte Signal des Primärelements, welches das Signal herkömmlicher Modelle um das 15-fache übertrifft. Damit besitzen die berührungslosen Positionsaufnehmer eine hohe EMV-Störfestigkeit und sollen einen durchgehend präzisen und kontinuierlichen Betrieb garantieren.

Hohe Vibrationstoleranz und Wartungsfreiheit

Im Detail zeichnen sich die magnetostriktiven Wegaufnehmer mit Hyperwave-Technologie durch eine hohe Toleranz gegenüber Vibrationen und Stößen aus. Die Positionsbestimmung erfolgt durch die Wechselwirkung zweier Magnetfelder: Das erste Magnetfeld wird durch einen Stromimpuls entlang des gesamten Sensors erzeugt und interagiert mit dem zweiten, bestehend aus dem Positionsmagneten, der an der bewegten Achse befestigt wird. Die magnetostriktive Funktionsweise ohne mechanischen Kontakt macht das System nahezu verschleißfrei, reduziert damit die Ausfallzeiten und sorgt für eine fast unbegrenzte Lebensdauer. Zudem sind die Geräte mit einem wasserdichten Gehäuse nach Schutzart IP67 ausgestattet. Mit diesen Eigenschaften sind diese Wegaufnehmer für den Einsatz in anspruchsvollen Industrieumgebungen geeignet.

Profil- oder Stabbauform in jeweils drei Varianten

Die berührungslosen Wegaufnehmer sind in zwei verschiedenen Bauformen verfügbar: In WP-Profilbauform ist das System mit Halterungen direkt an der zu messenden Struktur montiert. In der WR-Stabbauform aus Edelstahl AISI 316L wird es vor allem in Hydraulikzylindern mit Betriebsdrücken bis 350 bar eingesetzt, um die Position des Kolbens in Echtzeit zu erfassen. In der Stabbauform-Ausführung können die Wegaufnehmer dank einer magnetischen Schwimmerausführung auch als Füllstandsensor verwendet werden. Beide Kategorien sind in drei verschiedenen Varianten erhältlich: General mit einem Hub bis zu 1.500 mm, Plus bis zu 2.500 mm und Advanced bis zu 4.000 mm. Eine große Auswahl an Analogausgängen ermöglicht die direkte Messung von Weg und Geschwindigkeit sowie die inverse Messung mit höchster Präzision und maximaler Wiederholgenauigkeit.

Die Wegaufnehmer lassen sich in verschiedenen Anwendungsbereichen einsetzen, darunter Spritzguss, Robotik, Hydraulikpressen, Gießereien, Druckguss, Windkraftanlagen und mehr.
