Bildverarbeitungsmessgerät Bildverarbeitungs-Messung trifft hochgenaues Scannen

| Redakteur: Rebecca Näther

Mitutoyo fügt seinem Portfolio von Multisensor-CNC-Bildverarbeitungsmessgeräten ein High-End-Modell namens Miscan Vision System hinzu. Das Messgerät ist mit dem scannenden Messkopf MPP-Nano bestückt.

Firma zum Thema

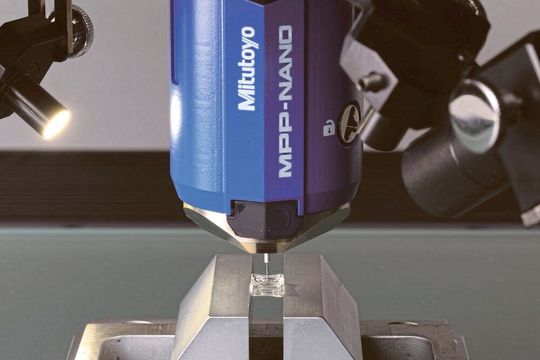

Die Variante Hyper ist mit dem MPP-Nano Scan-Messkopf ausgestattet, welcher auch winzige Details und Features messen soll.
Die Variante Hyper ist mit dem MPP-Nano Scan-Messkopf ausgestattet, welcher auch winzige Details und Features messen soll.
(Bild: Mitutoyo Deutschland)

Das Multisensorgerät kommt in den Versionen Apex und Hyper auf den Markt. Es kombiniert präzise non-taktile Messung bei hohem Messdurchsatz mit genauem taktilen Messen, beschreibt das Unternehmen. Bei der Apex-Variante kommt der SP25M Scan-Messkopf zum Einsatz, die Version Hyper wartet mit dem MPP-Nano Scan-Messkopf auf, der auch winzige Details und Features messen soll.

Multisensorgeräte für mittlere bis höchste Genauigkeit

Der MPP-Nano verfügt über eine Antastabweichung von 0,6 μm sowie eine Scanning-Antastabweichung von 0,6 μm, gepaart mit einer Auflösung von 0,02 μm des Hyper-Modells. Damit ist das Gerät in der Lage, alle Messaufgaben an kleinen bis mittleren Werkstücken mit mittlerer Genauigkeit (Apex) bis hin zu solchen auszuführen, bei denen es auf äußerste Präzision ankommt (Hyper mit MPP-Nano Messkopf), erklärt die Firma.

Scanmessung auf PC-Monitor überwachbar

Der Scan-Messkopf kann dabei mit Tastern von 2 bis 9 mm Länge und mit 125 bis 500 μm Tastspitzendurchmesser bestückt werden. Das Unternehmen bietet optional – neben weiterem Zubehör – auch eine Betrachtungseinheit an, mit der sich die Scanmessung auf dem PC-Monitor überwachen lässt.

Software für Bildverarbeitungsmess-Anwendungen

Das System kombiniert so die Funktion eines Top-End-Bildverarbeitungsmessgeräts mit den Eigenschaften eines Drei-Koordinaten-Messgeräts, das über die Leistung des UC400 Controllers verfügt. Es ist mit einer CCD-Kamera und verschiedenen Beleuchtungsmöglichkeiten wie beispielsweise einem Koaxial- und einem LED-Ringlicht ausgestattet. Die Mcosmos Software, die Anwendern bereits vom taktilen Messen per CNC-KMG her vertraut sein könnte, umfasst die Visionpak-Pro Software für Bildverarbeitungsmess-Anwendungen. Sie beinhaltet viele Features und Funktionen der QVPAK Software, darunter die verschiedensten Filter, beispielsweise für zuverlässige Kantenerkennung etc.
