Drehübertrager Drehübertrager haben den Dreh raus mit dem Baukastenprinzip

| Redakteur: Karin Pfeiffer

Schleifringe der Zukunft sollen noch leistungsfähiger, flexibler und effizienter sein. Um sich auf diese Anforderungen auszurichten, hat Schleifring das MIA-Baukastensystem und den kontaktlosen Stecker Giga Plug konzipiert.

Firmen zum Thema

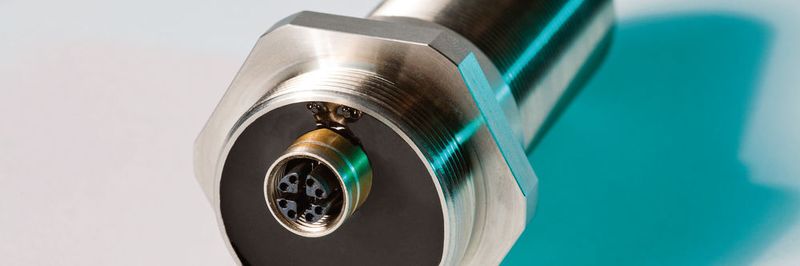

GigaPlug ist ein berührungsloser Stecker und im Betrieb verschleißfrei.
GigaPlug ist ein berührungsloser Stecker und im Betrieb verschleißfrei.
(Bild: Schleifring)

Datenvolumen steigen rasant an – die Anwender von Übertragungssystemen haben immer höhere Erwartungen an die Leistung, Übertragungsqualität und Zuverlässigkeit eines Schleifrings. Das bedeutet: Die Drehübertrager der Zukunft müssen noch leistungsfähiger, flexibler und effizienter sein. Das neue Baukastensystem für Modulare Industrielle Anwendungen (MIA) und der kontaktlose störungsfreie Stecker Giga Plug sollen dem Rechnung.

Unter dem Markennamen MIA bietet die Schleifring und Apparatebau GmbH künftig ihr umfangreiches Produktportfolio an Schleifringen mit verschiedenen Übertragungslösungen, als Mediendrehdurchführungen etwa. "Wir haben unsere Erfahrung aus der Praxis mit Entwicklungsingenieuren in dem Konzept MIA gebündelt", erklärt Vertriebsingenieur Martin Krischak.

Für den Aufbau des modularen Konzepts gingen die Spezialisten aus Fürstenfeldbruck vor allem Fragestellungen zu zwei technischen Herausforderungen nach: Wie kann ein Übertragungssystem leistungsstark, zuverlässig und doch vielfältig und flexibel sein? Wie kann ein Stecker berührungslos sein und dennoch allen Anforderungen gerecht werden?

Bildergalerie
Bildergalerie mit 5 Bildern

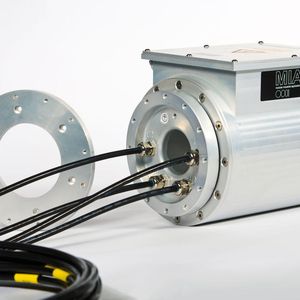

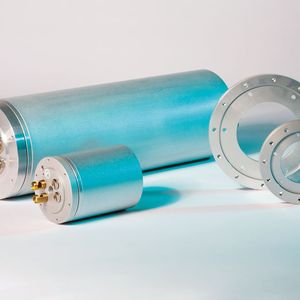

Baukastensystem MIA: Übertragung in Gold-Gold

Das Baukastensystem MIA steht bei Schleifring nun für Vielfältigkeit und Flexibilität für Drehdurchführungen aller Art sowie "für mannigfache Kombinationsmöglichkeiten zu einem System aus einer Hand".

Die Basisbausteine bieten durch frei wählbare Module die Möglichkeit elektrische Leistungen und Signale sowie alle gebräuchliche Datenbusse zu übertragen. Die heute verwendeten Systeme bis hin zu GBit Ethernet stellen hohe Anforderungen an die Übertragungsqualität. Die hochwertige Gold-Gold-Kontakt Übertragung ermögliche dies, heißt es bei Schleifring. Spezielle Schirmungskonzepte sind hierbei genauso berücksichtigt wie Störeinflüsse von frequenzgeregelten Motorantrieben. Die Abstimmung zueinander und das Vermeiden von Übersprechen haben die Fürstenfeldbrucker Experten beim Aufbau der Gerätefamilie von Anfang an berücksichtigt. Kombiniert zu komplexen Gesamtübertragungssystemen können beispielsweise hohe Leistungen bis zu 60 A für starke Antriebsmotoren übertragen werden. Auch für künftige industrielle Datenbusse steht ein Baustein für die Gigabit Ethernet Übertragung zur Verfügung. Im Bereich der Mediendrehverbindungen, von einem bis vier Kanälen, lassen sich durch abgestimmte Flanschverbindungen und Adapter variable Gesamtsysteme zusammenstellen. Zum System MIA gehören vier elektrische Bausteine, ein optischer ist in Vorbereitung, zudem sechs Mediendrehdurchführungen, diverse Zubehörteile wie Vorsatzflansche und Adapter.
