Steuerung Durchgängig digitaler Entwicklungsprozess für Werkzeugmaschinen

| Redakteur: Gudrun Zehrer

Die CNC-Generation Sinumerik One ist das Kernstück für die digitale Transformation der Werkzeugmaschine. Als sogenannter „Digital Native“ wartet die Steuerung nicht nur mit einer neuen Hardwareplattform auf, sondern auch mit vielfältiger Software zur Erstellung des digitalen Zwillings.

Firma zum Thema

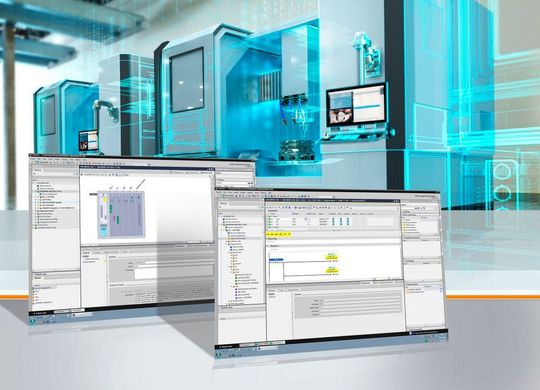

Das zentrale Element für das Engineering der Sinumerik One bildet das TIA Portal. In dem Engineering-Framework werden sowohl PLC (Programmable Logic Controller) als auch Safety projektiert.
Das zentrale Element für das Engineering der Sinumerik One bildet das TIA Portal. In dem Engineering-Framework werden sowohl PLC (Programmable Logic Controller) als auch Safety projektiert.
(Bild: Siemens )

So schließt sie die Lücke zwischen virtueller und realer Welt und soll helfen, die Entwicklungs- und Inbetriebnahmedauer zu verkürzen.

Teil des Engineering-Frameworks

Das zentrale Element für das Engineering der Sinumerik One bildet das TIA Portal. In diesem Engineering-Framework mit modernen Programmiersprachen und einem nahtlosen Datenfluss werden sowohl PLC (Programmable Logic Controller) als auch Safety projektiert. Die Integration der Sinumerik One in das TIA Portal ermöglicht einen durchgängig digitalen Entwicklungsprozess für Werkzeugmaschinen und soll so sämtliche Engineering-Aufgaben vereinfachen. Durch die integrierte Simatic S7-1500F können Maschinenhersteller die Vorteile des TIA Portals mit der Sinumerik One voll ausschöpfen. Das einheitliche, zentralisierte Datenhandling ermöglicht effizientes Engineering und reduziert laut Siemens das Fehlerpotential durch inkonsistente Daten deutlich. Per Drag-and-Drop werden Peripheriegeräte einfach vernetzt und Kommunikationsverbindungen zu anderen Maschinenkomponenten erstellt.

Nicht zuletzt können Maschinenhersteller im TIA Portal Softwarebibliotheken mit vorgefertigten Hardwarekonfigurationen und zahlreichen Funktions- und Softwaremodulen anlegen und so die Entwicklung der Werkzeugmaschine standardisieren.

Sinumerik One setzt auf Safety Integrated als einheitlichem Siemens-Industriestandard im Bereich Safety auf. Die Steuerung unterstützt die im Antrieb integrierten Sicherheitsfunktionen. Zudem ist durch die Integration der Simatic S7 1500F PLC zur Implementierung der sicheren Logik lediglich ein Failsafe-Programm notwendig. Dies erleichtert die Safety-Projektierung und verkürzt die Safety-Inbetriebnahmezeit.

Virtuelle Inbetriebnahme mit dem digitalen Zwilling

Mit der Software Create My Virtual Machine können Maschinenhersteller den digitalen Zwilling der Steuerung nutzen und als virtuelles Testrack verwenden. So können sie Engineering und Softwaremodule auch ohne den Einsatz von Hardware umfangreich testen. Programmieraufgaben, die bislang nacheinander erfolgen mussten, lassen sich nun auch parallel erledigen. Das schafft Flexibilität und reduziert Abhängigkeiten. Durch das virtuelle Abbild der Steuerung können Logikfunktionen im Safety-Umfeld bereits virtuell getestet und vorab in Betrieb genommen werden. Die virtuelle Inbetriebnahme mit dem digitalen Zwilling hilft dabei, die Inbetriebnahmedauer in der realen Welt zu minimieren. Die Software Run My Virtual Machine bietet schließlich auch dem Anwender der Maschine die Möglichkeit, den digitalen Zwilling zu nutzen und Aufgaben wie das Einfahren von Produkten und das Training der Mitarbeiter in die virtuelle Welt zu verlagern.
