Elektronischer Sicherungsautomat zur Absicherung von Antriebssystemen

| Redakteur: Gudrun Zehrer

Speziell zur Absicherung von Antriebssystemen wie DC-Gleichstrommotoren, Schrittmotoren, Servomotoren und deren Steuerungstechnik hat E-T-A Elektrotechnische Apparate den elektronischen Sicherungsautomaten vom Typ ESX10-TC-101-DC48V entwickelt. Das Gerät sorgt für Stabilität bei der selektiven Absicherung mehrerer Verbraucher im Rahmen einer DC 48 V-Versorgung.

Firmen zum Thema

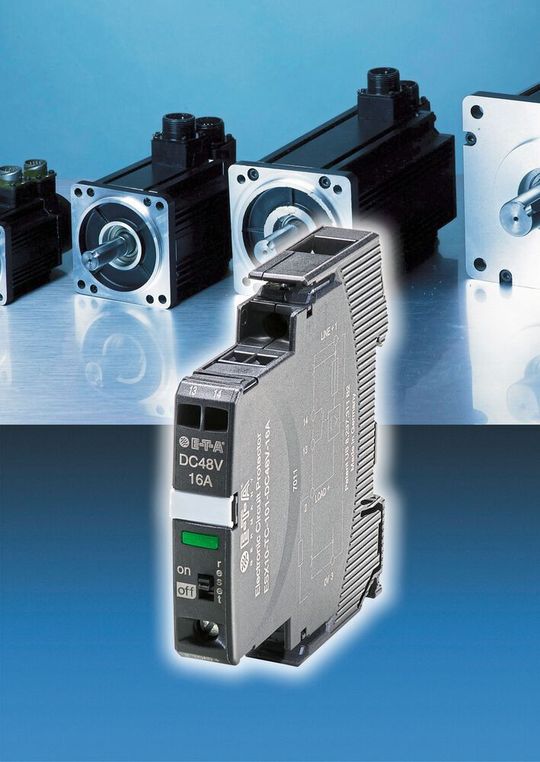

Bewährte ESX-Technologie bei doppelter Nennspannung: Der modulare Sicherungsautomat ESX10-TC-101-DC48V ermöglicht es, DC 48 V Verbraucher und sogar Antriebstechnik zielgerichtet abzusichern.
Bewährte ESX-Technologie bei doppelter Nennspannung: Der modulare Sicherungsautomat ESX10-TC-101-DC48V ermöglicht es, DC 48 V Verbraucher und sogar Antriebstechnik zielgerichtet abzusichern.
(Bild: E-T-A, ©den45foto – stock.adobe.com )

Der Typ ESX10-T für DC 48 V soll Maschinenausfallzeiten dauerhaft reduzieren. Dabei eignen sich die Geräte für drei Spannungsbereiche (DC 24 V, DC 36 V und DC 48 V). Feste Nennstromstärken von 1 A bis 16 A ermöglichen eine gezielte Absicherung des jeweiligen Leitungsquerschnitts.

Selektive Absicherung mehrerer Verbraucher an DC 48 V-Versorgung

Das Gerät verfügt über einen Abschaltpunkt bei typisch 1,2 x INenn und eine Auslösezeit im ms-Bereich. Damit bietet es Überlastschutz, der auch für motorische DC 48 V-Verbraucher geeignet ist. Und dies ohne ungewolltes Auslösen bei schnellen Lastwechseln. Die bewährte Technologie der aktiven Strombegrenzung bei ebenfalls 1,2 x INenn verhindert das Einbrechen der Versorgungsspannung bei Kurzschlüssen. Dies ermöglicht eine selektive Absicherung mehrerer Verbraucher an einer DC 48 V-Versorgung. Die eindeutige und kanalgenaue Detektion von Überlast und Kurzschluss soll die Produktivität sowie die Transparenz der Anwendung erhöhen.

Der elektronische Sicherungsautomat ist mit Halbleitern ausgestattet, die sowohl beträchtlicher Leistung als auch sehr hohen Spannungen standhalten. In DC 48 V-Applikation sorgt dies neben funktionaler Absicherung auch bei möglichen Rückspannungen für die nötige Funktionssicherheit und schützt vor Zerstörung. Die Maschine oder Anlage bleibt verfügbar.

Sicherungsautomat mit 12,5 mm auf Tragschiene montierbar

Der nur 12,5 mm schmale, auf Tragschiene montierbare Typ ESX10-T ist als einkanaliges Gerät ausgeführt und lässt sich somit individuell an die Bedürfnisse der jeweiligen Anwendung anpassen. Zudem ist das Gerät mit einem Signalkontakt ausgestattet. Abschaltungen gehen über einen Relaiskontakt (Schließer) direkt an die übergeordnete Steuerung.

Über Stromschienen mehrkanalige Lösungen aufbauen

Mittels Stromschienen lassen sich aus dem modularen Gerät mehrkanalige Lösungen aufbauen und Einzel- oder Summenfehlermelder konfigurieren. Durch eine durchdachte Mechanik und den Aufbau der Komponente ist eine Minus-Lastrückführung direkt zum Modul möglich. Der Hardware-Planer kann durch diese Funktion eine Unterverteilung direkt am elektronischen Sicherungsautomaten ESX10-T realisieren. Somit soll er die Zeit für die Planung einer Verteilung und Kosten für weitere nicht benötigte Komponenten sparen.
