Um den heterogenen Ansprüchen von Industrieanwendungen gerecht zu werden, hat Tsubaki Kabelschlepp die Master-Energieführungsketten LE60/LE80 mit dem Trennstegsystem TS3 entwickelt. Um noch mehr Platz für die Leitungen bieten zu können, wurde die Wandstärke des Trennstegsystems verringert.

Firmen zum Thema

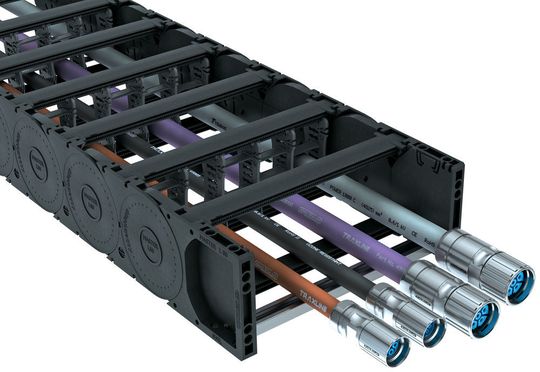

Die Master-Energieführungsketten LE60/LE80 sorgen mit dem Trennstegsystem TS3 für Ordnung auf engstem Raum.
Die Master-Energieführungsketten LE60/LE80 sorgen mit dem Trennstegsystem TS3 für Ordnung auf engstem Raum.
(Bild: Tsubaki Kabelschlepp)

Mit der reduzierten Wandstärke des Trennstegsystems bleibt mehr Platz im Innenraum: Im Vergleich zur Vorgängerkette ergibt sich laut Tsubaki eine Platzersparnis von 50 % in der Vertikalen und 37,5 % in der Horizontalen. Gleichzeitig sind die Master-Energieführungen für eine schnelle, zeitsparende Konfektionierung von allen Seiten leicht zu öffnen und zu befüllen.

Energieführung mit jeweils passenden Trennstegen

Die Anforderungen an die dynamische Leitungsführung werden im Zeitalter von Industrie 4.0 immer komplexer. Zum einen schwindet der Bauraum in Maschinen, zum anderen wünschen sich Anwender mehr Platz im Innenraum der Energiekette. Hinzu kommt weiter, dass sich die Leitungen bezüglich Funktion, Querschnitt und Mantelwerkstoff extrem unterscheiden. Die Master-Energieführungsketten LE60/LE80 mit dem speziell entwickelten Trennstegsystem TS3 können diese Anforderungen erfüllen.

Trennstegsystem im Querschnitt verschiebbar

Das Trennstegsystem TS3 kombiniert eine platzsparende, flexible Innenaufteilung mit einer sehr schnellen Öffnungsmöglichkeit. Mit Hilfe der passenden Trennstege soll sich stets das optimale Ergebnis in Bezug auf Platzbedarf, Systematik und Montagefreundlichkeit erzielen lassen. Für eine größtmögliche Flexibilität lassen sich alle Einzelteile flexibel kombinieren und nachträglich ändern und ergänzen. So sind die besonders platzsparenden, nur 2,5 mm schmalen Höhenunterteilungen in 33 verschiedenen Längen verfügbar und ermöglichen eine Innenaufteilung über 5 Ebenen. Verriegelbare Trennstege garantieren dabei dauerhaft einen festen Sitz. Innerhalb der Kammern mit festen Kammerbreiten von 10 bis 108 mm sind verschiebbare Trennstege möglich. Das gesamte Trennstegsystem ist im Querschnitt verschieb- und fixierbar.

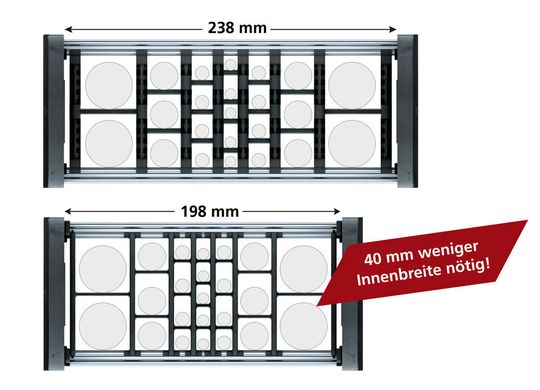

Das Trennstegsystem TS3 ermöglicht eine deutliche Platzersparnis bei gleicher Belegungskapazität.
Das Trennstegsystem TS3 ermöglicht eine deutliche Platzersparnis bei gleicher Belegungskapazität.
(Bild: Tsubaki Kabelschlepp)

Energieketten auch in Kunststoff erhältlich

Bei der Master-Serie handelt es sich um leise und gewichtsoptimierte Energieketten mit einem günstigen Verhältnis von Innen- zu Außenabmessungen. Mit den fixierbaren Trennstegen eignen sich diese auch für auf der Seite liegende Anordnungen und große Querbeschleunigungen. Die optimierten Master-Kettentypen LE60 und LE80 verfügen über Kunststoffstege, damit stehen komplette Kunststoff-Ausführungen dieser Kette zur Verfügung. Die Master-Energieführungskette ist in unterschiedlichen Krümmungsradien erhältlich. Die UMB-Anschlusselemente der Master-Serie lassen sich nach unten, oben oder vor Kopf verschrauben und bieten Zugentlastungsmöglichkeiten mit Line-Fix-Bügelschellen über die integrierte C-Schiene. In Kombination mit einer Ablegerinne oder einem Führungskanal sowie den schleppkettentauglichen Traxline-Leitungen werden die Master-Energieführungsketten zum einbaufertigen System, welches auch als vormontiertes Totaltrax-Komplettsystem inklusive Steckern erhältlich ist.
