Reinraum-Energieketten Energieketten ISO Klasse 1 mit Einzelkammerlösung und Stützkette

| Redakteur: Gudrun Zehrer

Um Leitungen kompakt und nahezu partikelfrei im Reinraum zu führen, hat Igus die E-Skin Flat entwickelt. Damit Anwender noch schneller die Energiekette montieren und Leitungen einfach austauschen können, bietet der Hersteller jetzt die E-Skin Flat auch als „Single Pods“ an.

Firma zum Thema

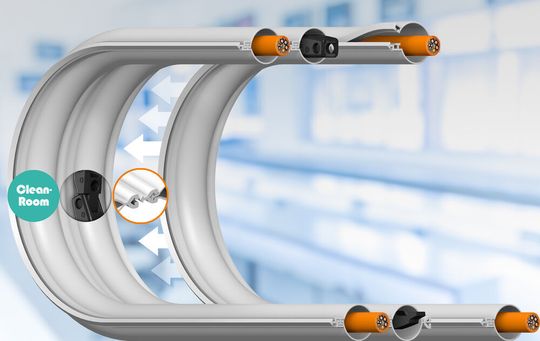

Mit den E-Skin Flat Single Pods kann der Anwender jetzt selbst die Anzahl der Kammern definieren, sie miteinander verbinden und jederzeit erweitern. Eine Stützkette erlaubt mehr freitragende Längen.
Mit den E-Skin Flat Single Pods kann der Anwender jetzt selbst die Anzahl der Kammern definieren, sie miteinander verbinden und jederzeit erweitern. Eine Stützkette erlaubt mehr freitragende Längen.
(Bild: Igus)

So kann der Anwender die Anzahl der Kammern selbst definieren, modular miteinander kombinieren und Leitungen in Sekundenschnelle einlegen. Eine neue Stützkette stabilisiert die E-Skin Flat zusätzlich und sorgt für eine höhere freitragende Länge.

Geschlossene und offene Energieketten erhältlich

Igus bietet mit der E-Skin Flat eine leicht zu wartende Lösung jetzt auch als Single-Pod-Variante an. Der Anwender kann nun selbst die Anzahl der Kammern definieren, sie miteinander verbinden, jederzeit erweitern, in Wunschlänge zuschneiden und die Leitungen einlegen. Alternativ bietet Igus auch ein direkt anschlussfertiges System mit speziell entwickelten Reinraumleitungen an. Die E-Skin Flat Single Pods sind in zwei Abmessungen als geschlossene und offene Variante erhältlich. Bei der geschlossenen Variante lassen sich die Leitungen einfach durch die Kammeröffnungen führen, während bei der offenen Version die Leitungen von der Seite eingelegt und mittels Reißverschlussprinzip geschlossen werden.

„Der wesentliche Vorteil der e-skin flat single pods liegt in der einfachen Wartung, denn im Gegensatz zu alternativen Lösungen sind die Leitungen nicht in eine Folie eingeschweißt. Mit dem Kammersystem lassen sich die Leitungen einfach neu einziehen,“ so Peter Mattonet, Branchenmanager Reinraumtechnik bei Igus.

Stützkette als „Wirbelsäule“ für geschlossene Variante

Um die Stabilität der E-Skin Flat Single Pods zu erhöhen, bietet Igus jetzt zusätzlich für die geschlossene Variante eine Stützkette an. Sie ermöglicht eine höhere freitragende Länge der Single Pods. So sind ein stabiler Lauf und die Einhaltung des definierten Biegeradius von 40 bis 100 mm gesichert. Die integrierte Kette besteht dabei aus einem hochverschleißfesten Kunststoff, der auf das Material der E-Skin Flat abgestimmt ist und mit abgerundeten Kanten die Kammer nicht beschädigt. Alle Reinraumlösungen werden in dem neuen Reinraumlabor getestet, das das Fraunhofer Institut IPA für den Motion Plastics Spezialisten in Köln errichtet hat. Hier durchlaufen alle Produkte den Test im Reinraum bis zur Luftreinheitsklasse 1 gemäß ISO 14644-1.
