Relais

Geräuschfreie und langlebige elektronische Halbleiterrelais

| Redakteur: Ines Stotz

Elektronische Halbleiterrelais 30 A
Bildergalerie: 1 Bild

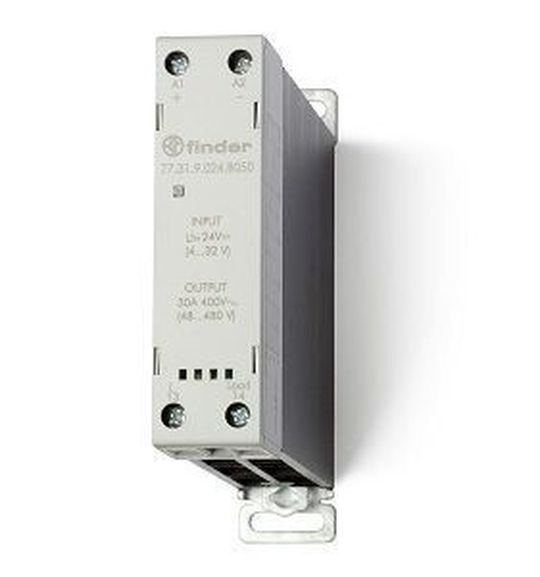

Elektronische Halbleiterrelais 30 A (Finder)

Mit den elektronischen Halbleiterrelais der Serie 77.31 für 30 A hat Finder das Lieferprogramm der Solid-State-Relais erweitert. Insgesamt stehen dem Anwender nun acht neue elektronische Relais mit metallischen, isoliert angeordneten Kühlkörpern zur Verfügung.

Alle Versionen der Serie 77.31 werden mit Eingangsspannungen für 24 V DC (Arbeitsbereich: 4 bis 32 V DC) oder 230 V AC (Arbeitsbereich: 40 bis 280 V AC) angeboten. Jedes Gerät hat zur Statusanzeige eine grüne LED. Die Geräte mit einer Baubreite von 22,5 mm sind direkt zum Aufschnappen auf Tragschiene DIN EN 60715 TH35 geeignet.

Die neuen Relais mit dem 30 A / 400 V AC Ausgang sind wahlweise als Nullspannungs-Schalter oder als Momentanwert-Schalter jeweils mit zwei verschiedenen Klemmenanordnungen erhältlich: Die Relais-Version mit den jeweiligen Ein- und Ausgängen an der schmalen Seite oder die Schütz-Version mit Ein- und Ausgängen an den langen gegenüberliegenden Geräteseite.

Bei den neuen Ausführungen für Dauerströme bis 30 A können Einschaltspitzenströme bis 520 A geschaltet werden. Die Halbleiterrelais mit integriertem Nullspannungsschalter eignen sich durch Schalten nahe dem Spannungsnulldurchgang für Lampenlasten, insbesondere Energiesparlampen, Kühlaggregate, AC-Magnete und Heizungsregelungen.

Für das verschleißfreie Schalten bei hoher Schalthäufigkeit und großen Lasten wie Motorsteuerungen und Regelantriebe werden die Momentanwert-Schalter für Ein-Phasen- und Drehstrom-Anwendungen eingesetzt. Die Geräte sind bei Einzelmontage und Umgebungstemperaturen von -20 bis +40°C bis zu einem Dauerstrom von max. 30 A und bei entsprechendem Derating bis +80°C einsetzbar.

Solid-State-Relais im „Hockey Puck-Gehäuse“

Als weitere Neuheit im Lieferprogramm stellt Finder Solid-State-Relais im sogenannten „Hockey Puck-Gehäuse“ vor. Drei Grundtypen für einen maximalen Dauerstrom von 25, 40 und 50 A und einer Eingangsspannung für 24 V DC oder 230 V AC bilden die Basis für zwölf Geräteausführungen mit Nullspannungs-Schalter für Schaltspannungen von 230 V AC (Schaltlast-Spannungsbereich: 21,6 bis 280 V AC) oder 400 V AC (Schaltlast-Spannungsbereich: 43,2 bis 660 V AC). Alle elektronischen Relais zeichnen sich durch ihre Kompaktheit, lange Lebensdauer, Geräuschfreiheit, Unempfindlichkeit gegen Schock und Vibration, kurze Ansprechzeiten sowie geringe Ansteuerleistung aus.

SPS IPC Drives: Halle 8, Stand 120
