Buchsen Gewinkelte Leiterplattenbuchsen

| Redakteur: Gudrun Zehrer

Yamaichi Electronics erweitert sein Y-Circ-P-Produktportfolio um Buchsen mit gewinkeltem Kontaktabgang in verschiedenen Designs.

Firma zum Thema

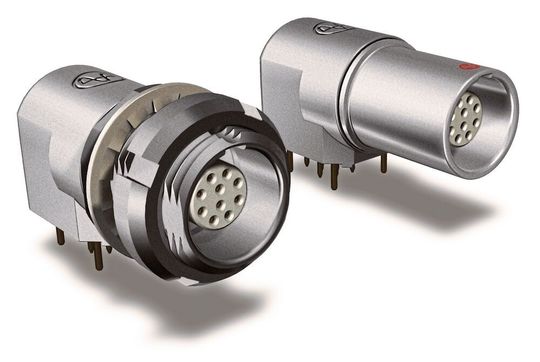

Neue Varianten der Y-Circ P Leiterplattenbuchsen sind Buchsen mit gewinkeltem Kontaktabgang. Hier wurden verschiedene Designs realisiert.
Neue Varianten der Y-Circ P Leiterplattenbuchsen sind Buchsen mit gewinkeltem Kontaktabgang. Hier wurden verschiedene Designs realisiert.
(Bild: Yamaichi Electronics)

Zum einen gibt es Buchsen mit freiliegenden abgewinkelten Kontakten, zum anderen gewinkelte Buchsen mit einem Gehäuse zur besseren Schirmung der Signale.

Das erste Design für die hauptsächlich manuelle Montage ist mit den verschiedenen Buchsen für Frontmontage (WA), Rückseitenmontage (WD) und Front-Rückseitenmontage (WC) kombinierbar. Die Kontakte sind mit der Kennung FQ und MQ im Typ-Nummernschlüssel gekennzeichnet. Zur leichteren Konfiguration sind diese Kontaktarten im Yamaichi -Produkt-Konfigurator verfügbar.

Zusätzlich sind in den Größen 09 und 12 gewinkelte Leiterplattensockel mit Gehäuse erhältlich. Sie können wahlweise mit der Gehäusewand verschraubt werden (Steckertyp WE) oder nur durch eine Öffnung im Gehäuse durchgeführt werden (Steckertyp WI). Das robuste Metallgehäuse schirmt auch empfindliche Signale gegen Störungen ab.

Zur mechanischen Fixierung und Schirmübertragung können entweder Schrauben oder Lötpins gewählt werden.

Die Steckverbindertypen sind in unterschiedlichen Polbildern und Größen verfügbar. Der Online-Konfigurator hilft bei der korrekten Zusammenstellung der Typnummer.

(ID:46635935)
