Antriebsregler High-Power-Versorgungsmodul für Antriebsregler in Anreihtechnik

Quelle: Pressemitteilung

Mit dem SI6 bietet Stöber einen Antriebsregler in Anreihtechnik. Nun hat das Unternehmen das dezentrale Versorgungsmodul PS6 High Power vorgestellt. Mit der leistungsstarken Einheit lassen sich mehrere Antriebsregler versorgen. Der Konstrukteur erhält eine sehr kompakte Lösung für dynamische Anwendungen.

Anbieter zum Thema

Mit dem Stöber-Portfolio aus Antriebsregler, Getriebemotoren, One Cable Solution erhält der Anwender alles aus einer Hand.
Mit dem Stöber-Portfolio aus Antriebsregler, Getriebemotoren, One Cable Solution erhält der Anwender alles aus einer Hand.
(Bild: Stöber Antriebstechnik)

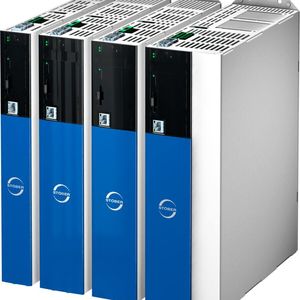

Der 45 mm schmale Antriebsregler SI6 aus der neuen Generation 6 der Stöber Antriebstechnik GmbH + Co. KG ist eine hochdynamische Antriebskomponente, die auch bei anspruchsvollen Bewegungen zuverlässig im Hintergrund arbeitet. Integriert sind die Funktionen STO (Safe Torque Off) und SS1 (Safe Stopp 1). In der Baureihe SI6 sind diese nach EN 13849-1 für PL e, Kat. 4 zertifiziert und lassen sich ohne produktionsunterbrechende Funktionstests nutzen.

Aneinanderreihung ermöglicht freie Skalierung

Ein einzelner Antriebsregler kann bis zu zwei Achsen regeln. Durch eine Aneinanderreihung mehrerer Regler lässt sich die Anzahl der anzusteuernden Achsen frei skalieren. Die einzelnen Geräte werden über Quick-DC-Link-Module schnell und einfach miteinander und mit ihrem zentralen Versorgungsmodul PS6 verbunden. Als Einzel- oder Doppelachsregler ist er mit einem Ausgangsnennstrom bis 50 A erhältlich. Die hochdynamische Baureihe erreicht kurze Ausregelzeiten bei schnellen Sollwertänderungen und Lastsprüngen.

Bildergalerie

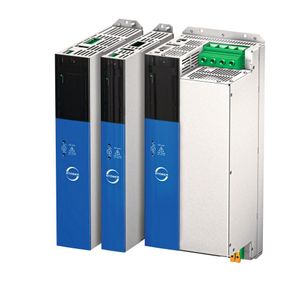

Doch bei besonders dynamischen Anwendungen, die eine sehr hohe Leistung benötigen, wie etwa in Metall- und Holzbearbeitungsmaschinen oder Pressen, ist mit steigender Anzahl an Achsen auch eine entsprechende Versorgungsleistung erforderlich. Deshalb hat Stöber nun die dezentrale Versorgungseinheit PS6 High Power auf den Markt gebracht: Der Konstrukteur kann mit nur einem Versorgungsmodul auch mehrere Achsen mit größerer Leistung versorgen. Der Nennstrom beträgt 95 A, die Leistung an den Achsen 50 kW. Für Prozesse mit hohem Anlaufmoment und dynamischen Rampen stehen 150 Prozent Überlast für fünf Sekunden oder 120 Prozent für 30 Sekunden zur Verfügung. Mit PS6 High Power rundet Stöber die Anreihtechnik nach oben ab, eine Parallelschaltung der Versorgungsmodule ist nicht erforderlich.

Wissen ist Wettbewerbsvorteil!

Bleiben Sie auf dem Laufenden: Mit unserem Newsletter informiert Sie die Redaktion der konstruktionspraxis immer dienstags und freitags zu Themen, News und Trends aus der Branche.

Jetzt abonnieren!

Ein Hybridkabel für Leistungs- und Datenübertragung

Mit dem Antriebsregler SI6 in Kombination mit dem neuen Versorgungsmodul lassen sich etwa die Synchron-Servomotoren des Typs EZ ansteuern. Die neue One Cable Solution (OCS) verbindet Motor und Regler bis zu einer Länge von 100 m. Damit ist nur ein einziges Hybridkabel für die gleichzeitige Übertragung der elektrischen Leistung und der Encoder-Daten nötig – eine Aufgabe, die in der Regel zwei Kabel übernehmen. Ohne teure und raumeinnehmende Drossel überträgt es störungsfrei Signale bis zu 50 m. Stöber hat dieses Hybridkabel gemeinsam mit Heidenhain entwickelt. Folglich setzt Stöber bei der Encoder-Schnittstelle auf deren neues und zukunftssicheres Protokoll Heidenhain Endat 3. Diese Ein-Kabel-Lösung ist speziell für hochdynamische Anwendungsfälle in Schleppketten optimiert und eignet sich für Anwendungen, bei denen wenig Platz vorhanden ist.

Der Anwender erhält von Stöber somit ein komplettes System aus Motor, Kabel und Antriebsregler – inklusive einem leistungsstarken Versorgungsmodul, welches UL-zertifiziert ist und damit die Voraussetzungen für den US-amerikanischen Markt erfüllt.
