High-Performance-Hybridkabel

Hybridkabel für Ethernet und Spannungsübertragung

| Redakteur: Gudrun Zehrer

Der Spezialkabelentwickler Hradil stellt ein schleppkettenfähiges High-Performance-Hybridkabel für robuste Outdoor-Einsätze vor, das sich neben der Datenübertragung via Ethernet auch für die Spannungsübertragung eignet.

Firmen zum Thema

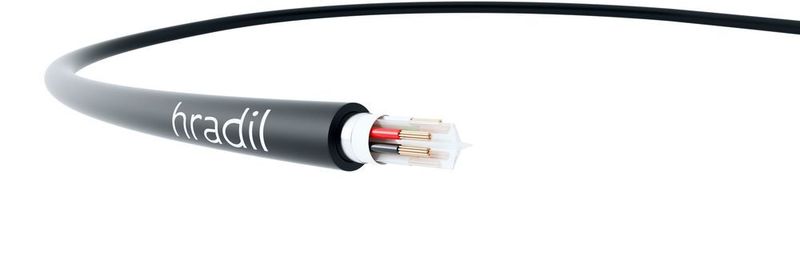

Das High-Performance Hybridkabel besitzt einen Außendurchmesser von 6,9 mm und vereint im Kabelinneren sechs Adern, die durch ein spezielles sternförmiges Aufbauelement voneinander getrennt sind, welches den kompletten Kabelaufbau stabilisiert.
Das High-Performance Hybridkabel besitzt einen Außendurchmesser von 6,9 mm und vereint im Kabelinneren sechs Adern, die durch ein spezielles sternförmiges Aufbauelement voneinander getrennt sind, welches den kompletten Kabelaufbau stabilisiert.
(Bild: Hradil)

Das High-Performance-Hybridkabel ist ein schleppkettengeeignetes Cat. 5e-Ethernetkabel für die Stromversorgung mit einer Betriebsspannung bis 125 Volt. Neben der Datenübertragung in Echtzeit z. B. für Livebildübertragungen via Ethernet (1000 Base-T) können somit auch Überwachungskameras oder Servomotoren mit Spannung versorgt werden. Das Hybridkabel verfügt über sehr robuste Outdoor-Fähigkeiten mit einem erweiterten Einsatztemperaturbereich von -10 bis 70 °C für bewegte Anwendungen oder alternativ von -40 bis 120 °C bei fester Verlegung.

Hybridkabel für 100.000 Zyklen in der Schleppkette ausgelegt

Aufgrund des speziellen Kabelaufbaus und der verwendeten Kabelmaterialien verfügt das Hybridkabel über außergewöhnliche mechanische Eigenschaften und ist mit einer Zugkraft bis 100 N belastbar. Darüber hinaus ist das Hybridkabel für mindestens 100.000 Zyklen in der Schleppkette ausgelegt. Typische Anwendungen finden sich in Offshore- und Maritim-Anwendungen sowie in der Luftfahrt z. B. für die optische Überwachung von Schiffsmotoren, Generatoren oder Turbinen. Es erfüllt die Normen gemäß EN 50288-2-2, EN 50173, ISO/EC 11801 2. Ausgabe, IEC 61156-6, EN 60332-1 und der IEC 60754-2.

Robuster Kabelmantel aus FRNC-Mischung

Um das High-Performance-Hybridkabel für die mechanischen Anforderungen in der Schleppkette einerseits und für die thermisch-physikalischen Ansprüche im Outdooreinsatz widerstandsfähig zu machen, wird der sehr robuste Kabelmantel aus einer FRNC-Mischung gefertigt. Das nach 11801.2 halogenfreie Hybridkabel ist öl- und benzinbeständig, widerstandsfähig gegenüber Kühlflüssigkeiten, Schmiermitteln und Kaltreiniger und darüber hinaus Ozon- und UV-beständig. Arktische und tropische Temperaturen, aggressive Staub- und Umweltgifte, Salzwasser, massive UV-, Ozon- und Sonneneinstrahlungen steckt es somit weg.

Kabel wiedersteht extremen Zug- und Torsionsbelastungen

Darüber hinaus sind die hohen Zug- und Torsionsbelastungen, denen die viele Meter langen Kabel beim stetigen Auf- und Abrollen in der Schleppkette unterliegen, nicht zu unterschätzen. Die Ingenieure haben darum das High-Performance-Hybridkabel auf mindestens 100.000 Biegezyklen ausgelegt bei einer maximalen Zugkraft bis 100 N. Der zulässige Biegeradius beträgt bei fester Verlegung 5 x D und bei flexibler 10 x D.

Das High-Performance Hybridkabel besitzt einen Außendurchmesser von gerade mal 6,9 mm und vereint im Kabelinneren sechs Adern mit 2 x 2 x 0.14 mm2 (AWG26/7) sowie 2 x 0.34 mm2 (AWG22/7), die durch ein spezielles sternförmiges Aufbauelement voneinander getrennt sind, welches den kompletten Kabelaufbau stabilisiert.

Elektrische Eigenschaften des Datenkabels

Die elektrischen Eigenschaften des integrierten Datenkabels bieten eine Übertragungsgeschwindigkeit gemäß Cat. 5e bis maximal 1.000 BaseT. Der Wellenwiderstand beträgt 100 Ohm bei 100 MHz. Mögliche Störeinflüsse werden mit EMV-Techniken wie z. B. Aluverbundfolie und Geflechtschirm ausgeschaltet. Die geprüften Übertragungseigenschaften sind in allen Frequenzbereichen hinsichtlich Dämpfung, Nebensprechen (NEXT Near End XTalk), Dämpfung-Nebensprech-Verhältnis (ACR Attenuation to crosstalk ratio) und ELFEXT (Equal Level Far End Crosstalk) überdurchschnittlich gut.
