Energieführung

Hybridkette aus Stahl und Kunststoff führt in die Höhe

| Redakteur: Gudrun Zehrer

Leitungen und Schläuche in die Höhe sicher führen: Für solche Einsätze hat Igus jetzt seine erste Kunststoff-Stahl Hybridkette entwickelt. Die neue Energieführung mit dem Namen YE.42 ist dank Hochleistungspolymeren 50 Prozent leichter als herkömmliche Stahlketten und sorgt für 50 Prozent mehr freitragende Längen als Energieketten aus Kunststoff.

Firmen zum Thema

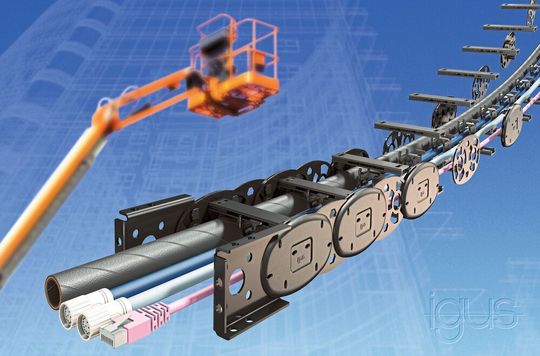

Sicher in die Höhe: Die Hybrid-Energiekette ist aufgrund von Hochleistungspolymeren 50 Prozent leichter als herkömmliche Stahlketten und durch ihren modularen Aufbau leicht zu warten.
Sicher in die Höhe: Die Hybrid-Energiekette ist aufgrund von Hochleistungspolymeren 50 Prozent leichter als herkömmliche Stahlketten und durch ihren modularen Aufbau leicht zu warten.
(Bild: Igus)

Die Hybridlösung besitzt eine besonders hohe Steifigkeit und ist durch ihren modularen Aufbau einfach zu montieren und zu warten. So können Betreiber beispielsweise von Arbeitsbühnen oder auch Senkrechtliften auf ein sicheres, leichtes, kostengünstiges und schnell austauschbares System zurückgreifen, so Igus.

Energieführung bewältigt lange und freitragende Wege

Hubsteiger, Baumaschinen und Hebebühnen haben eine Herausforderung gemeinsam: eine sichere und kompakte Führung der Leitungen und Schläuche in die Höhe. Für solche Szenarien setzen Anwender meist auf robuste und steife Stahlketten. Diese sind laut Igus jedoch sehr schwer, aufwendig zu montieren und müssen bei Wartungs- oder Reparaturbedarf häufig komplett getauscht werden.

Tragende Kettenglieder bestehen aus Stahl

Daher hat Igus jetzt speziell für hohe freitragende Wege eine Hybrid-Energiekette entwickelt. Die tragenden Kettenglieder der neuen Energieführungslösung bestehen aus Stahl und sorgen so für eine hohe Steifigkeit, während die Bolzen/Bohrung-Verbindung, die Außenlaschen und die Öffnungsstege komplett aus einem tribologisch optimierten Hochleistungskunststoff bestehen. So spart der Anwender aufgrund des Kunststoffes – im Gegensatz zu einer Stahlkette – 50 Prozent Gewicht ein. Im Vergleich mit einer Energiekette aus Kunststoff lassen sich mit der neuen Hybrid-Energiekette 50 Prozent mehr freitragende Länge realisieren.

Energiekettenglieder einfach zusammensteckbar

Ein weiterer Vorteil der neuen Energiekette liegt in ihrer Modularität. Die Glieder der YE.42 sind einfach zusammensteckbar und lassen sich so schnell montieren. Durch den modularen Aufbau verzichtet der Hersteller komplett auf Schrauben, Nieten oder Bolzen, die sich unter Vibrationen lösen können. Leitungen sind durch die aufklappbaren Öffnungsstege schnell austauschbar: Ein weiterer Vorteil gegenüber klassischen Stahlketten, die meist komplett vernietet oder verschraubt sind. Ihre hohe Stabilität erreicht die YE.42 zusätzlich durch einen Hintergriff zur Verriegelung der Glieder. Für den Innenraum der Energiekette ist ein breites Angebot an Innenaufteilungselementen für eine leitungs- und schlauchschonende Unterteilung erhältlich.

Energieführung als fertig konfektioniertes System verfügbar

Die neue Hybrid-Energiekette ist derzeit mit einer Innenhöhe von 42 mm und einer Breite von 50 bis 400 mm mit einem Biegeradius von 100 mm verfügbar. Weitere Größen sind auf Anfrage erhältlich. Die Energieführung ist auch als fertig konfektioniertes Readychain System mit energiekettentauglichen und getesteten Chainflex Leitungen, Hydraulikkomponenten sowie Schläuchen und Schlaucharmaturen lieferbar.
