Kabel gerade oder gewinkelt führen

| Redakteur: Gudrun Zehrer

Weidmüller stellt im Feld konfektionierbare RJ45-Steckverbinder für Übertragungsgeschwindigkeiten bis zu 10 Gbit/s vor. Die kompakten RJ45-Steckverbinder in gerader oder gewinkelter Kabelführung erlauben Abgänge in vier verschiedene Richtungen. Sie lassen sich in rund einer Minute und ohne Spezialwerkzeuge konfektionieren, wobei ein dreifacher Piercingkontakt die Kontaktierung auch bei schwierigen Isolationsmaterialien sicherstellt.

Firmen zum Thema

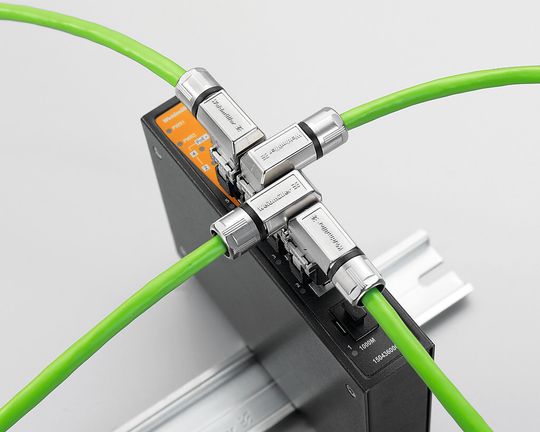

Die in 90°-Schritten flexibel einstellbaren Abgangsrichtungen gestatten eine passgenaue Leitungsführung auf engstem Raum.
Die in 90°-Schritten flexibel einstellbaren Abgangsrichtungen gestatten eine passgenaue Leitungsführung auf engstem Raum.
(Weidmüller)

Anlagen werden vermehrt dezentralisiert, was zunehmend kleinere Schaltschränke verlangt. Auch die Anforderungen an die Datenübertragungsgeschwindigkeit wachsen. Darüber hinaus gilt es, Leitungswege auf immer engerem Raum zu verlegen. Resultat sind oftmals abgeknickte oder gebrochene Leitungen, mit der Folge von geringeren Übertragungsleistungen, Datenverlust oder Anlagenstillstand.

Für leistungsfähige und effiziente Ethernet-Verbindungen

Mit den neuen RJ45-Steckverbindern präsentiert Weidmüller ein neues Konzept: Die Umsetzung platzsparender Verbindungslösungen mit applikationsgerechter Leitungsführung bei einfachster Installation.

Bildergalerie

Für Industrietauglichkeit sorgt das Schutzkonzept: Mit dem robusten Metallgehäuse und der 360°-Schirmung sind die Daten vor Störeinflüssen geschützt. Zudem wird der Stecker mit aufgerasteter Schutzkappe geliefert.

Bis zu 10 Gbit/s

Die Stecker erzielen eine hohe Übertragungsgeschwindigkeit bis zu 10 Gbit/s. Die in 90°-Schritten flexibel einstellbaren Abgangsrichtungen gestatten eine passgenaue Leitungsführung auf engstem Raum. Mit den verschiedenen Stecker-Varianten können die Anwender die komplette Leitungspalette von AWG 27 bis AWG 22 nutzen.

Im Feld konfektionierbare RJ45-Steckverbinder

Abrufbar bereit stehen folgende multiportfähige Varianten (IP20): Erstens gerade ausgeführte 8-adrige RJ45-Stecker (Cat.6A) mit Aderdurchmesser 1 bis 1,6 mm sowie Aderdurchmesser 0,85 bis 1,1 mm, jeweils in Ausführung TIA-A und B. Zweitens gewinkelte 8-adrige RJ45-Stecker (Cat.6A) mit Aderdurchmesser 1 bis 1,6 mm sowie Aderdurchmesser 0,85 bis 1,1 mm, jeweils in Ausführung TIA-A und B. Drittens je ein gerader und gewinkelt ausgeführter 4-adriger RJ45-Stecker (Cat.5) für Profinet.

Das Gehäusebasismaterial besteht aus vernickeltem Zinkdruckguss. Die Kontaktoberfläche ist Gold über Nickel ausgeführt. Alle Varianten sind entsprechend der RJ45-Norm IEC 60603-7 für 750 Steckzyklen ausgelegt.
