Ethercat-Klemmen Kompakte Klemmen zur Auswertung von Inkrementalsignalen

| Redakteur: Gudrun Zehrer

Beckhoff hat seine Ethercat-Klemmenserie EL51xx um vier hochkompakte und leistungsfähige Klemmen erweitert.

Firmen zum Thema

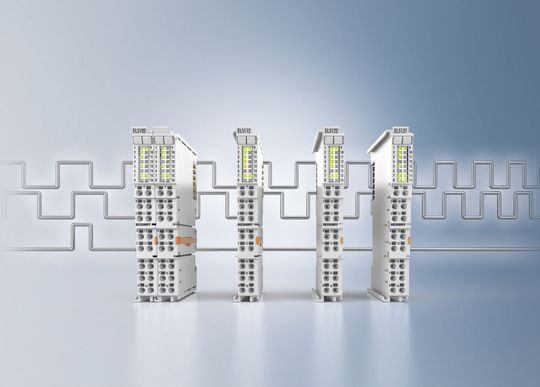

Die vier neuen Ethercat-Klemmen EL51xx ermöglichen die effiziente Nutzung von Inkrementalencodern.
Die vier neuen Ethercat-Klemmen EL51xx ermöglichen die effiziente Nutzung von Inkrementalencodern.
(Bild: Beckhoff)

Die meist kleinen und günstigen Inkrementalencoder sind aus vielen Anwendungen nicht mehr wegzudenken. Dieser großen Bedeutung wird Beckhoff mit der umfassenden Ethercat-Klemmenserie EL51xx zur Auswertung von 5-V-Inkrementalencodern mit RS422- und TTL-Signalen gerecht. Mit ihrer Erweiterung um vier hochkompakte und leistungsfähige I/Os lässt sich die Auswertung der Inkrementalsignale in der Steuerung nun noch platzsparender realisieren.

Die vier neuen Ethercat-Klemmen erfassen Inkrementalsignale mit hohen Frequenzen bis zu 5 MHz und verfügen über zahlreiche Parametriermöglichkeiten und integrierte Funktionen, die eine optimale Anpassung an die Steuerungsaufgaben ermöglichen.

Jede einzelne Ethercat-Klemme bietet eine integrierte Sensorversorgung, parametrierbar auf 5, 12 oder 24 V. Es können Encoder mit differenziellem RS422-, 5-V-TTL oder Open-Collector-Interface angeschlossen werden. Durch interne Pull-up-Widerstände ist für die Open-Collector-Auswertung keine äußere Beschaltung notwendig. Zusätzliche 24-V-Digitaleingänge dienen zum Speichern, Sperren und Setzen des Zählerstands. Zahlreiche integrierte Funktionen, wie z. B. die Rundachsenfunktion, Werkstückmessung und Stillstandsüberwachung, ermöglichen zudem eine Datenvorverarbeitung direkt in der Klemme. Darüber hinaus steht u. a. die Messung einer Periode, Frequenz und Geschwindigkeit mit einer Auflösung von 10 ns zur Verfügung. Zusätzlich ist eine Duty-Cycle-Messung des eingehenden Signals implementiert. Durch die optionale interpolierende Mikroinkrementefunktionalität können bei dynamischen Achsen noch genauere Achspositionen erfasst werden. Das synchrone Einlesen des Positionswerts mit anderen Prozessdaten im Ethercat-System wird über die hochpräzisen Distributed Clocks (verteilte Uhren) von Ethercat realisiert. Somit lassen sich Aufgaben in der Steuerung einfach und präzise aufeinander synchronisieren.

Die EL51xx-Serie wird durch folgende Ethercat-Klemmen erweitert:

  • EL5102: 2-Kanal-Inkremental-Encoder-Interface, 5 V (RS422, TTL, Open Collector)
  • EL5112: 2-Kanal-Inkremental-Encoder-Interface, 5 V (2 x AB oder 1 x ABC RS422, TTL, Open Collector)
  • EL5122: 2-Kanal-Inkremental-Encoder-Interface, 5 V single-ended (TTL, Open Collector)
  • EL5131: 1-Kanal-Inkremental-Encoder-Interface, 5 V mit zwei parametrierbaren 24-V-DC-Ausgängen
