Energieführung Kompaktes Drehmodul für Rotationen auf engstem Raum

| Redakteur: Gudrun Zehrer

Igus hat ein extrem kompaktes Drehmodul entwickelt, mit dem sich auch bei sehr beengten Platzverhältnissen Rotationen einmal um die eigene Achse realisieren lassen. Wie bei sämtlichen Energieführungen für Kreisbewegungen des Herstellers lassen sich auch bei dem neuen CRM (compact rotation module) Energie, Daten und Medien parallel und unterbrechungsfrei führen.

Firma zum Thema

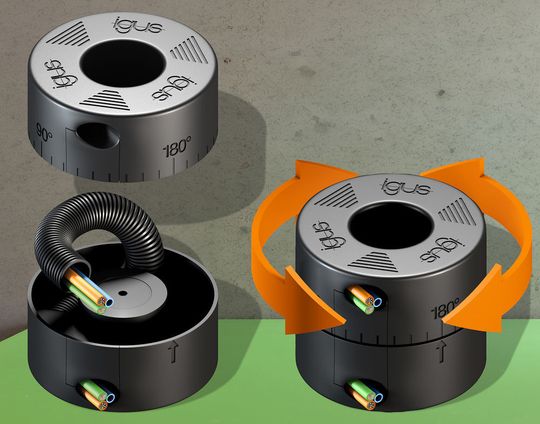

Mit dem CRM lassen sich auf engstem Raum Drehbewegungen bis 360 Grad realisieren.
Mit dem CRM lassen sich auf engstem Raum Drehbewegungen bis 360 Grad realisieren.
(Bild: Igus)

Um beispielsweise in der Robotik oder dem Werkzeugmaschinenbau drehende Baugruppen mit Energie zu versorgen, entwickelt Igus schon seit Jahren Systeme, bei denen sich Drehbewegungen von 420 bis 600 Grad und in projektbezogenen Anwendungen sogar bis 900 Grad realisieren lassen.

Auf beengtem Bauraum einmal um die eigene Achse drehen

Für den Fall, dass weniger die mehrmalige Drehung um die eigene Achse, sondern vielmehr die optimale Ausnutzung des beengten Bauraums entscheidend ist, entwickelte man nun das sogenannte compact rotation module. „Das neue und sehr kompakte CRM ermöglicht Kreisbewegungen von ±180 Grad“, erklärt Harald Nehring, Prokurist e-kettensysteme bei Igus. „Eine Skala auf dem Gehäuse gibt dabei eine Orientierung zur jeweiligen Position.“

Energie, Daten und Medien parallel und unterbrechungsfrei führen

Im Innern des CRM werden chainflex Leitungen, die speziell für die Bewegung entwickelt wurden, und gleichzeitig auch Schläuche für Medien parallel und unterbrechungsfrei geführt – so kann auf Drehdurchführungen verzichtet werden, was die Anlagensicherheit erhöhen und ungeplante Stillstandzeiten verringern soll. Das neue Modul wird komplett einbaufertig geliefert und ist einfach zu montieren.

Drehmodul mit 140 mm Höhe und 120 mm Breite

Es hat eine Höhe von lediglich 140 mm und ist im Außendurchmesser 120 mm breit. Zur Markteinführung stehen Anwendern dabei drei verschiedene Innendurchmesser zur Auswahl, je nachdem, was für Leitungen geführt werden müssen. Hier können Anwender auf chainflex Leitungen mit TPE-Außenmantel vertrauen, die hohe Leitungsqualität gewährleisten.
