Sensorik Kunststoffsensorik in verschiedenen Branchen im Einsatz

| Redakteur: Gudrun Zehrer

Im Herbst 2017 hat Jumo mit der Plastosens-Technologie ein innovatives Verfahren zur Produktion von Temperaturmesstechnik aus Hochleistungskunststoffen präsentiert. Mittlerweile konnten erste individuelle Kundenprojekte umgesetzt werden.

Firmen zum Thema

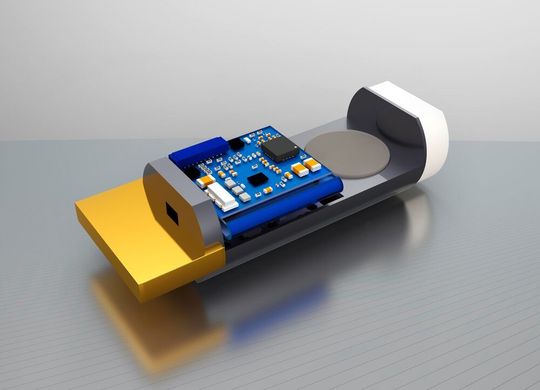

Ein Beispiel eines Jumo Plastosens-Sensors für Digitale Freiform Multisensorik.
Ein Beispiel eines Jumo Plastosens-Sensors für Digitale Freiform Multisensorik.
(Bild: Jumo)

Jumo Plastosens T-Temperaturfühler sind spannungs- und vibrationsfest sowie wasserdicht. Darüber hinaus zeichnen sie sich durch ihre absolute Formfreiheit aus und passen sich der jeweiligen Einbausituation an. Neben vier Standardprodukten für verschiedene Anwendungsbereiche gibt es mittlerweile auch verschiedene Spezialausführungen. Diese Plastosens-Produkte wurden in enger Zusammenarbeit mit Kunden entwickelt.

Spezialanfertigung für Motorwicklungen

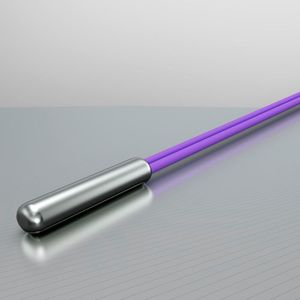

Zur Temperaturmessung in Motorwicklungen wurden bisher normalerweise in Isolierschläuchen verbaute Sensoren eingesetzt. Dabei konnte es zu einer mangelnden Dichtigkeit kommen und der Sensor war bruchgefährdet. Ein weiteres Problem war die vergleichsweise geringe Spannungsfestigkeit. In Zusammenarbeit mit verschiedenen Herstellern wurde deshalb ein Plastosens T-Fühler entwickelt, der diese Nachteile nicht hat. Der Fühler ist in Temperaturbereichen zwischen -40 und 200 °C einsetzbar, kann problemlos in die Motorwicklung eingeklebt werden und hat eine Impulsspannungsfestigkeit von bis zu 8 kV. Der Fühler überzeugt darüber hinaus durch eine Stoßfestigkeit von über 100 g und kann als normkonformer Messfühler gemäß DIN EN 61800-5-1:11-2017 eingesetzt werden.

Bildergalerie

Temperaturmessung in Premium-Wasch- und Trockenmaschinen

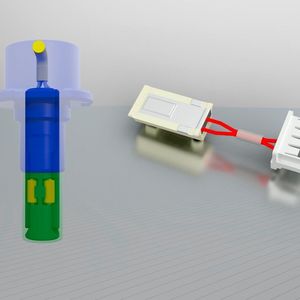

Jumo hat für die Temperaturüberwachung in Wasch- und Trockenmaschinen im professionellen Umfeld zwei Plastosens T-Produkte entwickelt. Zur Messung der Oberflächentemperatur wurde ein Fühler designt, der in der Produktion des Kunden automatisch bestückt werden kann und für ein Roboter-Handling optimiert ist. Zum Einsatz kommt hier ein Materialmix aus einem wärmeleitenden und einem nicht-wärmeleitenden Kunststoff, die absolut fest miteinander verbunden sind.

Zur Messung der Trocknertemperatur wurde ein montagefreundlicher Fühler mit zwei Sensoren entwickelt, der über eine besonders gute Wärmeleitfähigkeit verfügt und deshalb extrem schnell anspricht. Als Sensoren kommen in diesem Fühler zwei NTC Glasdioden der Bauform DO-35 zum Einsatz, die ebenso wie Platindünnschichtsensoren und weitere Varianten im Spritzgussverfahren verwendet werden können.

DFM – Digitale Freiform Multisensorik

Mit diesem Projekt blickt Jumo in die Zukunft der Kunststoffsensorik. Im Mittelpunkt steht hier ein sogenannter Modulbaukasten, in dem Sensorik für verschiedene Messgrößen wie etwa Temperatur, Feuchtigkeit, Druck oder Kraft in einem Kunststoffgehäuse verbaut werden. Mittels Energie-Harvesting versorgen sich die Module selbst mit Energie. Die Sensorsignale werden drahtlos durch eine Bluetooth-Schnittstelle übertragen. Bis zu 16 solcher Sensormodule können dann mit einem Gateway-Empfänger verbunden werden.

Als erste Entwicklung mit dieser Technologie ist aktuell die Erweiterung der bestehenden Plastosens T04-Rohranlegefühler um ein DFM-Modul in Vorbereitung. Jeweils bis zu drei Rohranlegefühler könnten dann ohne Hilfsenergie mit einem Modul betrieben werden, welches die Messsignale drahtlos überträgt.
