Schmierfreie Zahnriemenachse Leichte und schlanke Zahnriemenachse für Low Cost Automation

| Redakteur: Gudrun Zehrer

Schnelles Automatisieren in engen Bauräumen: Für solche Einsätze hat Igus jetzt auf Basis seines flachen Drylin N Linearsystems eine extra kompakte Zahnriemenachse entwickelt. Die neue Achse besteht aus komplett steckbaren und schraubbaren Standardelementen.

Firma zum Thema

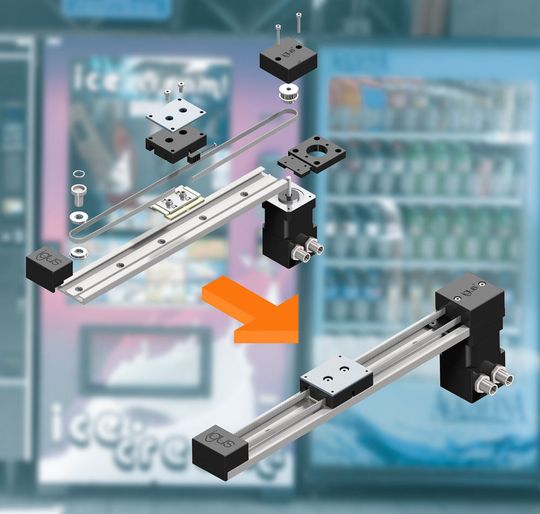

Vom Einzelteil bis zum System: Für ein schnelles Automatisieren in engsten Bauräumen hat Igus jetzt mit seinen Kunststoffkomponenten die kompakte und schmierfreie Zahnriemenachse Drylin ZLN entwickelt.
Vom Einzelteil bis zum System: Für ein schnelles Automatisieren in engsten Bauräumen hat Igus jetzt mit seinen Kunststoffkomponenten die kompakte und schmierfreie Zahnriemenachse Drylin ZLN entwickelt.
(Bild: Igus)

Ausgestattet mit Motor und Steuerung kann das neue System Lasten bis zu 20 Newton und eine Übersetzung von 60 mm pro Umdrehung realisieren.

Vom schmierfreien Gleitlager über die wartungsfreie Linearführung bis hin zum komplett einbaufertigen Portal entwickelt Igus mit seinen Kunststoffen Lösungen für die Industrie – als Einzelteil oder System. Mithilfe seines Linearbaukastens hat der Motion Plastics Spezialist seine Drylin N Flachführung mit einem Zahnriemen kombiniert und jetzt serienmäßig die günstige Drylin ZLN Zahnriemenachse entwickelt.

Kombination aus Flachführung und Zahnriemen

Ob in Automaten, in der Servicerobotik oder auch in Automatisierungsanlagen kann das kompakte Zahnriemensystem schnell und einfach auf engstem Raum eingebaut werden. Für die flache Bauweise der 27 mm hohen und 40 mm breiten Achse sorgt die flache Drylin N Linearführung. Der kugelgelagerte Zahnriemen ermöglicht die Dynamik und hohe Geschwindigkeiten der Achse. Mit der Kombination aus Flachführung und Zahnriemen lassen sich Lasten bis zu 20 Newton vertikal bewegen, bei einer Übersetzung von 60 mm pro Umdrehung. Durch den Einsatz von Hochleistungspolymeren im Gleitschlitten der Führung können Anwender komplett auf Schmiermittel und damit auf die Wartung der Achse verzichten. Feuchtigkeit, Schmutz und Staub stellen laut Igus für die Drylin ZLN kein Problem dar: Vorteilhaft vor allem bei Maschinen, die 24/7 im Einsatz sind.

Je nach Bedarf mit maximal 750 mm Länge lieferbar

Die neue Zahnriemenachse für die Low-Cost Automatisierung besteht aus komplett zusammensteckbaren und schnell montierten Standardelementen aus dem Drylin Baukasten. Drylin ZLN kann mit NEMA Schrittmotoren oder auch mit EC-/BLDC-Gleichstrommotoren sowie passender Dryve Steuerung komplett anschlussfertig bestellt werden. Die Zahnriemenachse ist in Wunschgröße mit einer maximalen Länge von bis zu 750 mm bereits ab 24 Stunden lieferbar.
