Linearaktuator Linearaktuator für den Einsatz im Ultrahoch-Vakuum und im Kryogenen Bereich

| Redakteur: Gudrun Zehrer

Immer mehr Forschungs-, Entwicklungs- und Fertigungsprozesse finden unter Luftausschluss und bei teilweise extremer Kälte statt. Hierfür werden Antriebselemente benötigt, die innerhalb dieser extremen Bedingungen präzise und zuverlässig funktionieren, wie der Linearaktuator von Phytron. Der kleine und kompakte Linearaktuator wurde speziell für das Ultrahochvakuum und den kryogenen Einsatz entwickelt.

Firmen zum Thema

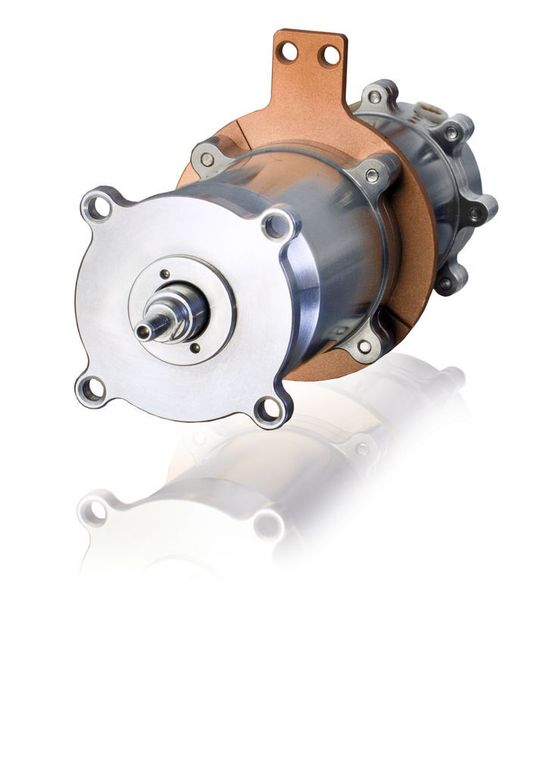

(Bild: Phytron)

Gerade für Tieftemperaturen bis -269 °C soll der Linearaktuator (LA) neue Anwendungen erschließen.

Antrieb arbeitet innerhalb des Ultrahochvakuums

Wurden zuvor die Antriebseinheiten außerhalb dieser extremen Einsatzbereiche betrieben, können damit Analyse-, Mess- und Forschungsansätze entstehen, bei denen der Antrieb innerhalb des Ultrahochvakuums (kurz: UHV) bzw. in kryogener Umgebung arbeitet.

Durchführungen in Kryo-Vakuumkammern können entfallen

Im Innern befindet sich das Know-how von Phytron aus über 30 Jahren Entwicklung von In-Vakuum Schrittmotoren. „Unser neu entwickelter Linearaktuator vereint Zuverlässigkeit, Kraft und Präzision bei extremen Umweltbedingungen und simplifiziert Kundenmechaniken durch das Wegfallen von Durchführungen in Kryo-Vakuumkammern.“ erläutert Henning Brunke, technischer Leiter bei Phytron.

In Teilen aus Titan gefertigt, kann der trockengeschmierte Aktuator auch in der Nähe sensibler Optiken betrieben werden, ohne diese durch Ausgasen zu kontaminieren.

Erste Version liefert Linearhub von 13 mm

Die erste Version der Baugröße 25 mm liefert einen Linearhub von 13 mm. Bei einer Positioniergenauigkeit <0,01 mm kann eine Last von 10 N bewegt werden. In Kombination mit einem integrierten Planetengetriebe sind es sogar 30 N. - Im Laufe des Jahres 2017 wird der Linearaktuator laut Phytron auf die Baugrößen 32 mm und 42 mm skaliert und erweitert so gezielt das Portfolio von Automatisierungslösungen für extreme Umweltbedingungen.
