Drehgeber Magnetischer Multiturn-Drehgeber ausfallsicher

| Redakteur: Rebecca Näther

Die Multiturn-Drehgeber HSM22M im Ø22,5 mm Metallgehäuse von Megatron erfassen Winkel bis 3600° (10 turns). Dank der True-Power-On-Funktion registriert der Drehgeber auch Winkeländerungen in stromlosem Zustand und gibt seine Position exakt als Analogsignal aus, sobald die Versorgungsspannung wiederhergestellt ist.

Firmen zum Thema

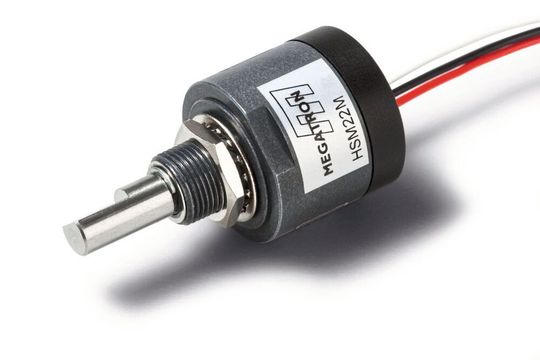

Der magnetische Multiturn-Drehgeber HSM22M mit True-Power-On-Funktion bietet ein Höchstmaß an Zuverlässigkeit und Ausfallsicherheit.
Der magnetische Multiturn-Drehgeber HSM22M mit True-Power-On-Funktion bietet ein Höchstmaß an Zuverlässigkeit und Ausfallsicherheit.
(Bild: Megatron Elektronik)

Die kontaktlose Sensortechnologie arbeitet auf Basis einer modernen, Gradienten basierten Magnetfeldauswertung im prozessorgestützten Schaltungsdesign. Dank dieses Designs ist der Drehgeber weitestgehend immun gegenüber magnetischen Fremdfeldern oder wechselnden Umgebungstemperaturen. Im Zusammenspiel mit der Präzisionsmechanik besitzt der Drehgeber, laut Unternehmen, einen zusätzlichen Vorteil im Vergleich zu magneto-resistiven Verfahren, denn er zeigt keine Schwächen bei der spannungsfreien Messwerterfassung.

Signalplateaus verhindern plötzliche Ausgangssignaländerung

Als weitere Besonderheit des Produkts werden die Signalplateaus am Bereichsanfang und Bereichsende genannt. Sie verhindern eine plötzliche Ausgangssignaländerung. Der elektrisch wirksame Drehbereich des Drehgebers beträgt 3600°. Auf Wunsch kann er durch einen ab Werk programmierbaren elektrisch wirksamen Drehwinkel im Bereich von 360° ≤ α ≤ 3600° optimal an die Applikation angepasst werden. Der Drehgeber ist für Betriebsspannungen von 5 VDC, 12 VDC und 24 VDC verfügbar und wird auf Wunsch mit Spannungs- oder Stromausgang geliefert.

Drehgeber auf Wunsch mit redundanter Elektronik

Die optionale redundante Elektronik beherbergt einen Prozessor mit zwei getrennten Prozessorkernen und verfügt über zwei unabhängige Versorgungsspannungen sowie galvanisch voneinander getrennte Signalausgänge (sechs Leiter). Die redundante Elektronik kann auch mit einer gemeinsamen Spannungsversorgung und Masse (vier elektrische Anschlüsse) bestellt werden. Der elektrische Anschluss besteht aus Einzellitzen in einer Länge von 18 cm.

Drehgebergehäuse und Präzisionsmechanik aus Metall

Das Gehäuse und die Präzisionsmechanik sind aus Metall gefertigt. Die Elektronik soll optimal geschützt sein, denn sie wurde in einen Kunststoffträger eingebaut und vollständig vergossen. Die aus Edelstahl gefertigte Ø6 mm-Welle besitzt eine Wellenabflachung. Das Metall-Gleitlager bietet eine Lebensdauer von mindestens 20 Millionen Wellenumdrehungen. Zulässig ist eine dauerhafte Betätigungsgeschwindigkeit der Welle bis 400 U/min.

Multiturn-Drehgeber für Positionserfassung von Seilwinden

Das Produkt eignet sich für die präzise Positionserfassung von Seilwinden und Stellantrieben. Der Hersteller personalisiert den Multiturn-Drehgeber auf Wunsch durch eine spezielle Wellengeometrie, elektrische Anschlüsse sowie benutzerdefinierte Ausgangssignale.
