Schwingungsüberwachung Modulare Schwingungsüberwachung und -analyse

Redakteur: Gudrun Zehrer

Avibia präsentiert die kompakte und leistungsstarke Falcon-Serie für die Überwachung und Analyse von Schwingungen. Die Falcon Serie besteht jeweils aus 2-kanaligen Erfassungsmodulen für unterschiedliche Anwendungen, die es erlauben, eine verteilte Architektur aufzubauen.

Firma zum Thema

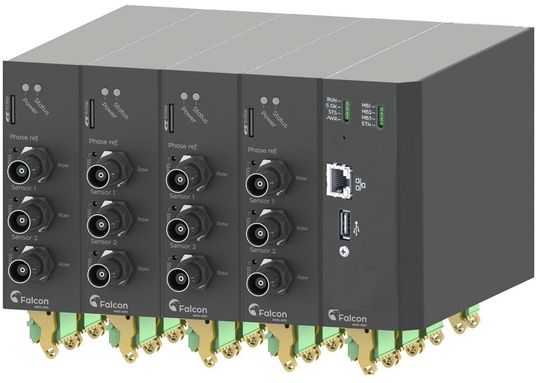

Die Falcon Serie für Schwingungsüberwachung und -analyse. Der Hersteller bietet die Serie als Komplettpaket mit den passenden Sensoren und Applikationsberatung an.
Die Falcon Serie für Schwingungsüberwachung und -analyse. Der Hersteller bietet die Serie als Komplettpaket mit den passenden Sensoren und Applikationsberatung an.
(Bild: Avibia)

Die Ankopplung eines Analyse-PCs oder einer SPS-Steuerung erfolgt mit der optionalen Kommunikationsbaugruppe Falcon.COM. Die Baugruppe Falcon.VIB erfasst und überwacht absolute Lager- und relative Wellenschwingung an Turbinen oder Generatoren nach DIN 10816. Mit der Baugruppe Falcon.BCU ist eine Lagerschadensanalyse möglich. Falcon.EW ist speziell auf die Erfassung und Verarbeitung von Wickelkopfschwingungen, die mit faseroptischen Beschleunigungssensoren erfasst werden, ausgelegt. Jedes Erfassungsmodul kann die Drehzahl erfassen und eine Untersuchung harmonischer Schwingungsanteile und dazugehöriger Kennwerte direkt Online ausführen.

Geräte verfügen über internen Datenspeicher

Die synchronen, dynamischen Eingänge sind zum Anschluss von IEPE-Beschleunigungssensoren als auch von Wellenschwingungssensoren oder allgemeinen dynamischen Sensoren geeignet. Die Falcon Serie verfügt über einen internen Datenspeicher (integrierte Micro-SD-Karte), der eventgetriggert im Schadensfall Messwerte hochaufgelöst abspeichert und so eine Analyse ermöglicht.

Das Modul kann über analoge Ausgänge, sowohl 4 bis 20 mA als auch Digitalausgang, einfach an ein Automatisierungssystem angeschlossen werden. Für die Analyse von Rohsignalen befinden sich Buffered Outputs, ausgeführt als BNC-Buchsen, auf der Gerätefront.

Komplettpaket mit Sensoren und Applikationsberatung

Zusätzlich stellt jedes Falcon Erfassungsmodul die Messwerte und Status über Modbus zur Verfügung. Optional ist die Orca Analysesoftware lieferbar. Avibia bietet die Falcon Serie als Komplettpaket mit den passenden Sensoren und Applikationsberatung an.
