Energieketten Partikelfreie Leitungsführung in kompakten und flachen Bauräumen

| Redakteur: Gudrun Zehrer

Leitungen in Reinräumen sicher und abriebfest führen: Für solche Einsätze hat Igus die E-Skin im Programm. Speziell für kompakte Einbauräume wurde die Energiekette für Reinraum-Anwendungen jetzt mit einem weicheren Material ausgestattet.

Firmen zum Thema

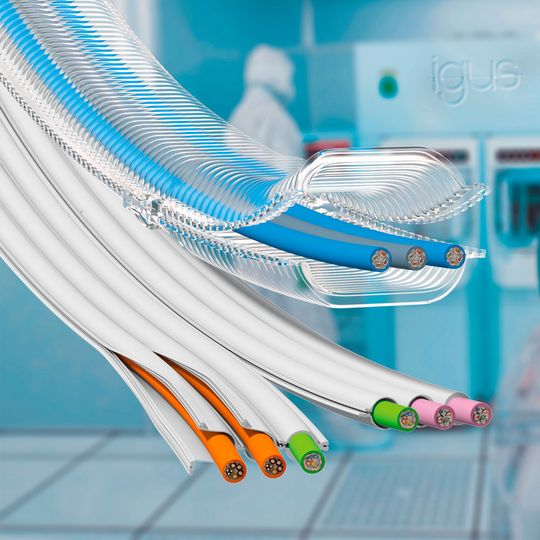

Die E-Skin Flat und die E-Skin Soft sind zwei platzsparende Energieführungen für den Reinraum. Die modularen Energieketten verfahren leise und sind einfach zu befüllen. In einer zweiten Ausbaustufe der E-Skin Flat sollen die einzelnen Kammern mit einem Reißverschluss-Verfahren zu öffnen sein.
Die E-Skin Flat und die E-Skin Soft sind zwei platzsparende Energieführungen für den Reinraum. Die modularen Energieketten verfahren leise und sind einfach zu befüllen. In einer zweiten Ausbaustufe der E-Skin Flat sollen die einzelnen Kammern mit einem Reißverschluss-Verfahren zu öffnen sein.
(Bild: Igus)

So können mit der E-Skin Soft Leitungen sicher und partikelfrei bei niedriger Einbauhöhe geführt werden. Für sehr flache Bauräume hat Igus zusätzlich die E-Skin Flat entwickelt. Die neue Flachführung mit einem Kammersystem ist leicht zu befüllen und einfach zu warten. Beide Energieketten überzeugten im Schalltest mit ihrem sehr leisen Lauf.

Flüsterleise Reinraumlösungen für kleinste Bauräume

Ausgestattet mit einem weichen Material kann die E-Skin Soft auch in kleinen Bauräumen auf kurzen freitragenden Längen eingesetzt werden. Für sehr flache Bauräume bietet Igus mit der E-Skin Flat eine Lösung mit einem Kammersystem an. Beide Energieketten konnten im Geräuschtest in der Bewegung überzeugen. Die E-Skin Soft wies einen Wert von 32,4 dBA und die E-Skin Flat von 29 dBA auf.

Energiekette per Reißverschluss-Verfahren zusammenfügen

Die E-Skin Soft baut ganz auf dem modularen Prinzip der bewährten E-Skin auf. Die trennbaren Ober- und Unterschalen der Energiekette lassen sich per Reißverschluss-Verfahren leicht zu einem vollständig geschlossenen Rohr mit hoher Staub- und Wasserdichtigkeit zusammenfügen. Dies garantiert sowohl Reinraumtauglichkeit als auch zugleich eine schnelle Befüllung und Wartung der Leitungen.

Flache Energieführung erlaubt kleinen Biegeradius

Speziell für sehr enge Bauräume, zum Beispiel in der Halbleiterfertigung, hat Igus jetzt die E-Skin Flat entwickelt. Die neue Energieführung besteht aus einem Profil mit drei Leitungskammern, das im Extrusionsverfahren aus Hochleistungskunststoffen produziert wird. Daher ist sie sehr flach und ermöglicht einen besonders kleinen Biegeradius sowie eine niedrige Einbauhöhe. Die Profile lassen sich zu breiteren Systemen miteinander verbinden.

Leitungen werden in Kammern eingeführt

Im Gegensatz zu alternativen Lösungen sind die Leitungen bei der E-Skin Flat nicht in eine Folie eingeschweißt, sondern werden in die Kammern eingeführt. Bei einem Wartungsbedarf können die Leitungen einfach neu eingezogen werden, ohne dass der Einbau einer neuen Energiezuführung notwendig ist. Somit senkt der Anwender die Kosten und verbessert seine Technik. In einer zweiten Ausbaustufe sollen die einzelnen Kammern dank eines Reißverschluss-Verfahrens von außen zu öffnen sein, damit sich die Wartung weiter beschleunigt.
