DC-USV Plug-In-Modul für Supercap-USVs

Redakteur: Rebecca Näther

Die unterbrechungsfreie Stromversorgung von Industriecomputern, Embedded-PCs und Gateways mit entsprechend langlebigen USV-Systemen wird sowohl im industriellen als auch im medizintechnischen Bereich zunehmend relevanter.

Firmen zum Thema

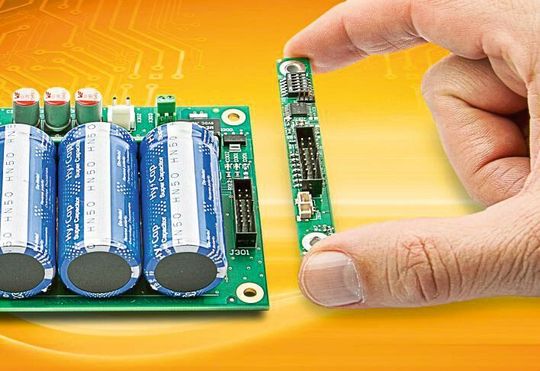

Das Plug-In-Modul wird im Sandwichverfahren auf das COM-Interface der DC-USV aufgesteckt und über die passenden Zubehör-Interfacekabel mit der RS-232-Schnittstelle des Mainboards verbunden.
Das Plug-In-Modul wird im Sandwichverfahren auf das COM-Interface der DC-USV aufgesteckt und über die passenden Zubehör-Interfacekabel mit der RS-232-Schnittstelle des Mainboards verbunden.
(Bild: Bicker Elektronik)

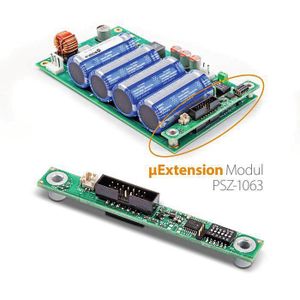

Das μExtension-Modul PSZ-1063 von Bicker Elektronik erweitert die Features der wartungsfreien DC-USV-Systeme UPSIC-1205 / UPSIC-2403 und der DC/DC-Wandler mit Backup-Funktion DC2412-UPS / DC2412-UPS-LD (Load Dump Version) um zahlreiche Funktionen, die eine optimale Anbindung und Absicherung aktueller Mainboards sicherstellen sollen. Das Plug-In-Modul wird im Sandwichverfahren auf das COM-Interface der DC-USV aufgesteckt und über die passenden Zubehör-Interfacekabel (PSZ-1046 bzw. PSZ-1048) mit der RS-232-Schnittstelle des Mainboards verbunden.

Bildergalerie

DC-USV-Systeme mit Ultrakondensatoren

Zum Schutz vor Spannungsschwankungen, Flicker, Spannungseinbrüchen oder Ausfällen der Versorgungsspannung sind die genannten DC-USV-Systeme der Firma mit Ultrakondensatoren (sog. Supercaps/ Superkondensatoren) als Energiespeicher ausgestattet, welche sich durch kurze Ladezeiten, einem weiten Temperaturbereich sowie hoher Strombelastbarkeit und Leistungsdichte auszeichnen. Aufgrund der hohen Zyklenfestigkeit (>500.000 Ladezyklen) weisen derartige DC-USV-Systeme eine lange Lebensdauer auf.

Data Monitoring in Echtzeit

Die kontinuierliche Betriebsdatenerfassung des Moduls gestattet nun „Data Monitoring“ in Echtzeit. Hierbei werden die Daten über die I2C-Schnittstelle der DC-USV-Systeme kontinuierlich erfasst und im Plug-In-Modul gespeichert. Über die RS232-Schnittstelle des Moduls können die Daten wiederum an den Host weitergeleitet werden, was eine einfache Implementierung in das Computer-System ermöglicht. Das offene Kommunikationsprotokoll mit umfangreicher Befehlsliste bietet Systementwicklern individuelle Möglichkeiten der Anbindung an das eigene System.

Integrierte Reboot-Funktion

Eine weitere Kernfunktion des Produktes ist die integrierte Reboot-Funktion, welche den automatischen Neustart des Systems aktiviert, sobald nach einem Stromausfall die Eingangsspannung während des bereits eingeleiteten Shut-Down oder zu einem späteren Zeitpunkt wiederkehrt. Die Startfunktion des Mainboards kann bei anliegender Eingangsspannung direkt über das BIOS aktiviert werden. So können beispielsweise autarke Computersysteme nach einem Stromausfall kontrolliert heruntergefahren und anschließend wieder selbstständig gestartet werden.

Kontrollierte Freigabe der Ausgangsspannung

Optional kann für die Ausgangs- bzw. Versorgungsfreigabe an das System eine Sicherheitsfunktion des Zusatzmoduls aktiviert werden, die sicherstellt, dass der Ausgang der DC-USV erst freigeschaltet wird, wenn die Superkondensatoren mindestens 90 Prozent ihrer Kapazität erreicht haben.

Softwareunabhängiger Betrieb

Die DC-USV kann am Host auch ohne Software betrieben werden. Die Zeitwerte für Power-Fail (PF)- und Shutdown-Timer sind mittels DIP-Switch-Block direkt auf dem Modul einstellbar. Das Zusatzmodul generiert das Auslösesignal für den Shut-Down des Systems in dieser Konfiguration über den Power-Button-Anschluss des Mainboards. Für die entsprechende Mainboard-Anbindung bietet der Hersteller passende zweiadrige Verbindungskabel an – das PSZ-1043 mit Open-End-Anschluss sowie das PSZ-1044 mit 2,54 mm- Anschluss. Darüber hinaus bleiben die Optionen für eine softwaregesteuerte Konfiguration aller Parameter mit Hilfe der kostenlosen Software UPS Control Center der Firma unverändert bestehen.

Service rund um das Plug-In-Modul

Das Unternehmen gewährt auf das Modul eine dreijährige Garantie, sowie eine Langzeitverfügbarkeit von mindestens fünf Jahren. Darüber hinaus werden insbesondere für Systementwickler Mehrwertleistungen geboten. Hierzu zählen die persönliche Vor-Ort-Beratung während des Design-In-Prozesses durch Vertriebsingenieure und die anschließende Projektbegleitung durch das Vertriebs-, Entwicklungs- und Service-Team des Herstellers. Im Rahmen des Power + Board-Programms erhalten Kunden geprüfte und aufeinander abgestimmte Bundles aus Stromversorgung, Mainboard und Zubehör in Industrie-Qualität. Auf Wunsch realisieren die Spezialisten kundenspezifische Sonder- und Speziallösungen und bieten zudem umfangreiche Labor- und Mess-Dienstleistungen für komplette Kundensysteme an.
