Retrofit mit IO-Link Präzise Messtechnik für die Modernisierung bestehender Anlagen

Anbieter zum Thema

MICRO-EPSILON Eltrotec GmbH

Micro-Epsilon Messtechnik GmbH & Co. KG

FAULHABER Antriebssysteme

dataTec AG

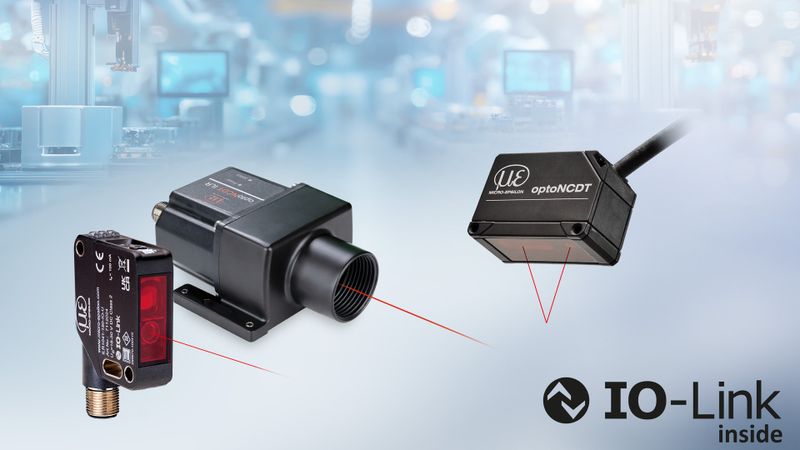

In vielen Produktionsbetrieben sind Maschinen und Anlagen über Jahre oder Jahrzehnte zuverlässig im Einsatz. Um ihre Wettbewerbsfähigkeit langfristig zu sichern, werden sie zunehmend modernisiert statt ersetzt. IO-Link-fähige Sensoren von Micro-Epsilon unterstützen diese schrittweise Modernisierung, indem sie zusätzliche Transparenz und digitale Kommunikationsmöglichkeiten bis in die Feldebene schaffen.

Sensoren mit IO-Link-Schnittstelle bieten insbesondere bei Retrofit-Projekten deutliche Vorteile. Bestehende Maschinen lassen sich mit intelligenter Sensorik aufrüsten, ohne die gesamte Anlagenstruktur verändern zu müssen. Parameter können zentral verwaltet, auf neue Sensoren übertragen und bei einem Gerätetausch automatisch wiederhergestellt werden. Dadurch reduzieren sich Inbetriebnahmezeiten und Stillstände bei Modernisierungsmaßnahmen deutlich.

IO-Link als Kommunikationsstandard für die Feldebene

IO-Link ist eine standardisierte Kommunikationstechnologie für Sensoren und Aktoren in der industriellen Automation. Im Unterschied zu klassischen Feldbussen handelt es sich um eine digitale Punkt-zu-Punkt-Verbindung zwischen einem IO-Link-Gerät, beispielsweise einem Sensor, und einem IO-Link-Master. Die Technologie ist nach IEC 61131-9 standardisiert und basiert auf der bewährten dreidrahtigen Sensor- und Aktorverkabelung. Spezielle Kabel sind daher nicht erforderlich.

Der IO-Link-Master bildet die Schnittstelle zur übergeordneten Steuerung. Über ihn werden Prozess-, Parameter- und Diagnosedaten übertragen. Ein Sensor liefert somit nicht nur Messwerte, sondern kann auch Informationen über seinen Status, seine Parametrierung oder mögliche Fehlerzustände bereitstellen. Das vereinfacht die Inbetriebnahme, unterstützt die Wartung und erhöht die Transparenz bis in die Sensorebene. Gleichzeitig bleibt IO-Link feldbusunabhängig und lässt sich über entsprechende Master in gängige Automatisierungs- und Feldbussysteme integrieren.

Bildergalerie

Bildergalerie mit 5 Bildern

Was IO-Link im Anlagenbetrieb vereinfacht

Sensoren mit IO-Link-Schnittstelle bieten Anwendern bei der Integration und im laufenden Betrieb deutliche Vorteile. Da die Kommunikation digital erfolgt, ist die Signalübertragung weniger störanfällig und die Messwerte können direkt in der Steuerung weiterverarbeitet werden. Parameter lassen sich zentral verwalten, auf den Sensor übertragen und bei einem Gerätetausch schnell wiederherstellen. Dies reduziert den Einrichteaufwand und minimiert Stillstandzeiten in der Produktion.

Auch im laufenden Betrieb bietet IO-Link deutliche Vorteile. Je nach Sensor können beispielsweise Messwertstatus, Signalqualität, Grenzwertverletzungen oder Kommunikationsereignisse ausgewertet werden. Diese Daten unterstützen die Fehlersuche, erleichtern die Wartung und erhöhen die Transparenz bis in die Feldebene. Gerade bei kompakten Sensoren in schwer zugänglichen Einbausituationen ist dies ein entscheidender Vorteil. In Maschinen mit hoher Packungsdichte, in Roboterzellen oder in Förderanlagen ist der physische Zugriff auf den Sensor häufig aufwendig. Über IO-Link lassen sich relevante Einstellungen und Diagnosedaten komfortabel auslesen, ohne den Prozess unnötig zu unterbrechen.

Für OEMs und Maschinenbauer bietet die standardisierte Schnittstelle zusätzliche Vorteile. Sensorkonzepte lassen sich über verschiedene Maschinenplattformen hinweg vereinheitlichen. Das reduziert Varianten in Verdrahtung und Dokumentation, vereinfacht die Integration und schafft mehr Flexibilität bei der Auswahl geeigneter Sensoren.

Große Distanzen digital erfassen

Für berührungslose Abstandsmessungen über größere Entfernungen bietet Micro-Epsilon IO-Link-fähige Laser-Distanzsensoren. Dazu zählen kompakte Modelle wie der Opto-NCDT ILR104x sowie leistungsstarke Industriesensoren wie der Opto-NCDT ILR3800, der Entfernungen bis 100 m ohne Reflektor und bis 150 m mit Reflektor erfassen kann.

Gerade bei großen Messdistanzen spielt IO-Link seine Stärken aus. Die Sensoren sind häufig weit entfernt, erhöht montiert oder nur schwer zugänglich. Über die digitale Schnittstelle können Messwerte, Schaltpunkte, Parameter und Diagnosedaten zentral verwaltet werden. Das vereinfacht die Inbetriebnahme und unterstützt einen zuverlässigen Anlagenbetrieb. Bei der Modernisierung bestehender Kran-, Lager- oder Förderanlagen erleichtert IO-Link die Integration neuer Sensoren. Betreiber erhalten zusätzliche Diagnose- und Statusinformationen, ohne ihre vorhandene Steuerungsarchitektur grundlegend ändern zu müssen.

Positionskontrolle von Krananlagen

Ein typisches Anwendungsbeispiel ist die Positionsüberwachung in modernen Krananlagen. Ein Sensor erfasst kontinuierlich die Position des Hauptträgers in X-Richtung über einen Messbereich von 0,1 bis 100 m, während ein zweiter Sensor die Bewegung der Laufkatze in Y-Richtung zwischen 0,1 und 25 m überwacht. Die Positionswerte werden digital über IO-Link an die Steuerung übertragen und dort gemeinsam ausgewertet. So lässt sich die aktuelle Kranposition zuverlässig bestimmen. Gleichzeitig können Grenzwerte oder Betriebszustände berücksichtigt werden. Nähert sich die Laufkatze beispielsweise einer Endposition, kann die Steuerung automatisch reagieren und die Bewegung kontrolliert stoppen.

Buchtipp: Strukturierte Automatisierungssysteme

Das Buch „Strukturierte Automatisierungssysteme“ leitet Sie schrittweise durch alle Bereiche der Automatisierungstechnik: von Feld- und Schaltgeräten über SPS, Antriebssysteme und HMI bis hin zu Aspekten wie Dynamik, Echtzeit-Kommunikation, Sicherheitstechnik und vorbeugende Wartung und Instandhaltung. Dabei lernen Sie, die richtigen Komponenten für Ihre Anwendung auszuwählen und zu einem Gesamtsystem zu konfigurieren.

Mehr erfahren bei Vogel Professional Education

Kontinuierliche Durchmessermessung von Coils

Auch in der verarbeitenden Industrie kommen IO-Link-fähige Laser-Distanzsensoren zum Einsatz, beispielsweise bei der Herstellung und Bearbeitung von Bandstahlrollen für die Automobilindustrie. Beim Abwickeln der Coils wird der Durchmesser kontinuierlich mit dem Opto-NCDT ILR3800 überwacht, um frühzeitig den Wechselzeitpunkt des Coils bestimmen zu können. Mithilfe der integrierten IO-Link-Schnittstelle lässt sich der Sensor ideal in Automatisierungsanlagen integrieren. Dadurch lässt sich auch bei bestehenden Produktionslinien eine präzise und verschleißfreie Prozessüberwachung realisieren. Gleichzeitig stehen zusätzliche Diagnosedaten für Wartung und Anlagenoptimierung zur Verfügung.

Kompakte Lasersensoren für Automation & OEM

Für kleinere Messbereiche und besonders kompakte Einbausituationen kommen Laser-Triangulationssensoren wie der Opto-NCDT 1220 zum Einsatz. Der Sensor ist für präzise Weg-, Abstands- und Positionsmessungen ausgelegt und eignet sich besonders für OEM- und Serienanwendungen. Durch den integrierten Controller benötigt er keine externe Auswerteeinheit und lässt sich platzsparend in Maschinen und Anlagen integrieren.

Die IO-Link-Schnittstelle ist besonders dann von Vorteil, wenn mehrere Sensoren in einer Anlage eingesetzt werden oder Sensoren schwer zugänglich verbaut sind. Die Steuerung kann Messwerte eindeutig zuordnen, Parameter zentral verwalten und bei Bedarf automatisch anpassen.

Vermessung von Brettkonturen

Beim Vermessen von Brettkonturen in Besäumanlagen zeigt IO-Link seine Stärken besonders deutlich. Alle 30 bis 50 cm ist ein Opto-NCDT 1220 mit 200 mm Messbereich montiert, der das Profil der quer einlaufenden Bretter vermisst. Standardmäßig erfolgt die Messung von oben. Optional können Sensoren auf der Ober- und Unterseite eingesetzt werden, sodass die Lage des Bretts flexibel bleibt. Über IO-Link lassen sich die vielen Sensoren zentral einbinden, eindeutig zuordnen und parametrieren. Zudem stehen Diagnosedaten zur Verfügung, mit denen Störungen frühzeitig erkannt werden können. Dadurch unterstützt IO-Link nicht nur die präzise Bestimmung der Waldkante für eine optimale Holzausbeute, sondern auch eine vorbeugende Instandhaltung der Anlage. Gerade bei älteren Holzbearbeitungsanlagen lässt sich auf diese Weise zusätzliche Diagnosefunktionalität nachrüsten, ohne die komplette Messaufgabe neu auslegen zu müssen.

Positions- und Lagekontrolle in der Fahrzeugmontage

Auch in der Fahrzeugmontage werden kompakte Lasersensoren zur Positions- und Lagekontrolle eingesetzt. Der Opto-NCDT 1220 kann direkt in eng verbaute Montagebereiche integriert werden und misst dort berührungslos Abstände oder Höhen. So lässt sich beispielsweise prüfen, ob ein Bauteil korrekt eingelegt, ein Träger exakt positioniert oder ein Karosserieelement korrekt ausgerichtet ist. Über IO-Link werden die Messwerte digital an die Steuerung übertragen und können dort unmittelbar zur Prozessfreigabe oder Korrektur genutzt werden. Besonders in automatisierten Fertigungszellen mit vielen Sensoren erleichtert die zentrale Parametrierung die Inbetriebnahme und Anpassung an unterschiedliche Bauteile oder Varianten.

Grundlage für eine wirtschaftliche Digitalisierung

IO-Link erweitert die klassische Sensorfunktion um eine leistungsfähige Kommunikations- und Diagnoseebene und bietet damit ideale Voraussetzungen für Retrofit-Projekte. Bestehende Maschinen lassen sich schrittweise modernisieren, ohne sie vollständig ersetzen zu müssen. Kürzere Inbetriebnahmezeiten, vereinfachte Parametrierung, bessere Diagnosemöglichkeiten und eine höhere Transparenz erhöhen die Anlagenverfügbarkeit und schaffen die Grundlage für eine wirtschaftliche Digitalisierung. In Verbindung mit der präzisen optischen Messtechnik von Micro-Epsilon entstehen leistungsfähige Sensorlösungen, mit denen sich Bestandsanlagen effizient und zukunftssicher aufrüsten lassen.
