Schaltschrank Rittal Praktischer Planungsprofi mit Software für den Schaltanlagenbau

Eine Software für die Planung und Konfiguration von Niederspannungs-Schaltanlagen soll den Anwender in allen Phasen des Projekts unterstützen. Mit der neuen Version 5.0 seiner Planungssoftware Power Engineering sorgt Rittal jetzt für noch schnellere Prozesse bei der Kommissionierung der bestellten Ware sowie beim Aufbau in der Werkstatt durch Montagepläne.

Anbieter zum Thema

Metrofunk Kabel-Union GmbH

Schneider Electric GmbH

PEAK-System Technik GmbH

Rittal GmbH & Co. KG

Die Planungsoftware, mit der typgeprüfte Ri4Power-Niederspannungs-Schaltanlagen der Bauform 1-4 komfortabel geplant werden können, unterstützt Schaltanlagenbauer umfassend – von der Zusammenstellung einer Systemlösung über die Bestellung bis hin zu Aufbau und Montage. Sämtliche Komponenten aus dem Lieferprogramm von Rittal sind in der Software bereits enthalten. Die umfangreiche Importfunktion ermöglicht es auch, Fremdartikel in den Datenstamm einzupflegen. Durch die optionale Festlegung eines Stundenlohns lassen sich, wenn die Montagezeiten für die unterschiedlichen Komponenten erfasst sind, komfortabel auch die Lohnkosten für den Aufbau einer Anlage kalkulieren.

Konfiguration per Mausklick

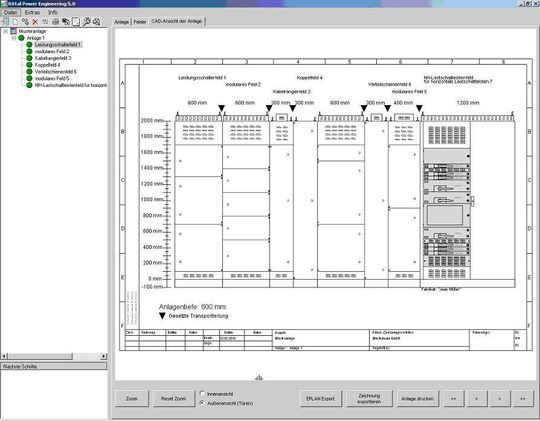

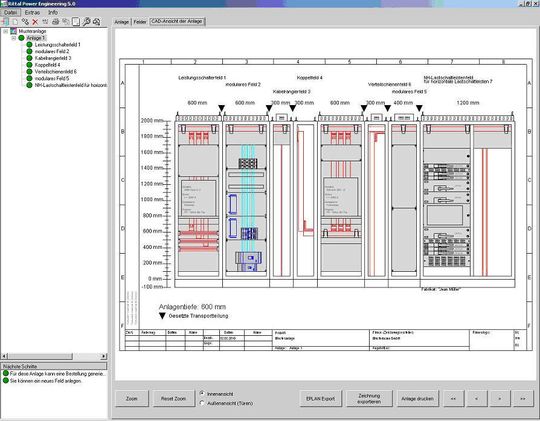

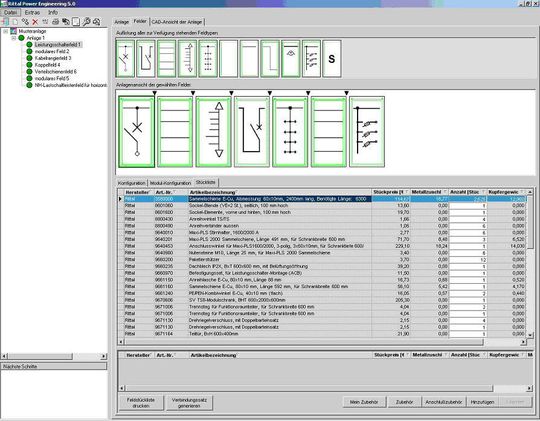

Ist ein neues Projekt angelegt, können beliebig viele Schaltanlagen erstellt werden. Nach der Systemauswahl erfolgt eine Abfrage der relevanten Parameter wie Bemessungsstrom, Schutzarten, Schrankabmessungen. Die Software ermittelt durch verschiedene Abfragen die genaue Konfiguration der Anlage. Innerhalb eines Projektes lässt sich aufgrund einer Baumstruktur einfach von Anlage zu Anlage oder auch Feld zu Feld navigieren. Ist die Anlage konfiguriert, können aus dem Programm heraus eine Stückliste, eine CAD-Ansicht oder auch ein Text zum Leistungsverzeichnis ausgegeben werden. Dabei kann der Anlagenbauer schon während der Angebotsphase eine Ansichtszeichnung erstellen. Im weiteren Projektablauf lässt sich auch die Bestellung der notwendigen Komponenten erzeugen. Eine Schnittstelle ermöglicht die Übergabe von Stücklisten und Zeichnungen an Eplan Electric P8. Der Schaltanlagenbauer muss damit nicht mehr die bereits in Rittal Power Engineering zusammengestellten Produktdaten in seinem Eplan-Softwaretool manuell erfassen.

Mit Version 5.0 noch effektiver arbeiten

Mit der neuen Version sind viele Erweiterungen implementiert, die das Arbeiten noch effektiver machen. Durch die Integration des Sammelschienensystems Flat-PLS können Planer jetzt zwischen drei Schienensystemen mit unterschiedlichen Leistungsbereichen wählen und damit Anlagen bis zu 5500 A planen. Zudem wurden auch die bisher getrennt geführten Anlagensysteme ohne innere Unterteilung (Bauform 1) und mit innerer Unterteilung (Bauform 2-4) zusammengeführt und ermöglichen somit eine Kombination der unterschiedlichen Bauformen. Neben den bisher unterstützten Schaltgeräten von Siemens, Schneider Elektrik, ABB, Mitsubishi und Terasaki werden nun auch die offenen Leistungsschalter um Geräte von Moeller/Eaton erweitert. Der integrierte Verbindungssatz-Konfigurator bietet für alle vorgenannten Fabrikate die Kalkulation und Erstellung von Fertigungszeichnungen für die spezifischen Leistungsschalter-Verbindungssätze an.

(ID:363546)
