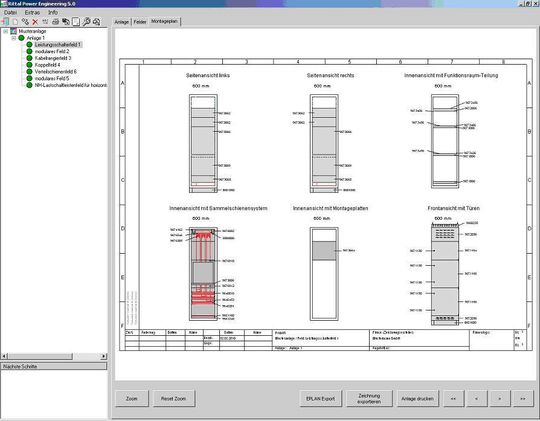

Montage-Plan erleichtert Aufbau

In der neuen Software-Version endet die Unterstützung aber nicht mit der Bestellung gemäß Stückliste. Mit dem neuem Ri4Power Montage-Plan wird pro Schrank eine Komplettübersicht erstellt, welche die Komponentenanordnung in jedem Feld darstellt. Dabei werden die Bestellnummern der Komponenten automatisch an der richtigen Stelle im Schaltschrank angezeigt. Schon in der Arbeitsvorbereitung lässt sich damit das bestellte Material dem Feld oder einem Arbeitsplatz schnell zuordnen. Die gelieferten Artikel müssen nicht extra ausgepackt werden, um den Inhalt zuzuordnen. Auf diese Weise spart der Schaltanlagenbauer bei der Kommissionierung im Wareneingang Zeit und Kosten.

Auch beim Aufbau der einzelnen Schaltschränke gibt es Unterstützung. Der übersichtliche Montage-Plan zeigt mittels Außen- und Innenansicht, an welcher Stelle die Komponenten platziert werden. Auch hier sind wieder die Artikelnummern angegeben, so dass eine Zuordnung der einzelnen Komponenten sehr einfach ist. Damit lässt sich jedes Feld zügig mit den richtigen Komponenten an der richtigen Stelle bestücken.

Ausschreibungstext und Kalkulation

Ein weiteres Hilfsmittel für Planungsbüros ist die Erstellung von Ausschreibungstexten. Der Planer kann mit einigen Mausklicks seine gewünschte Konfiguration detailliert auswählen und erhält den entsprechenden Ausschreibungstext als Word-Dokument. Zusätzlich ist auch die Kalkulation dazu verwendbar, um eine Kostenabschätzung für ein Projekt durchzuführen. Auch die projektspezifisch erstellten CAD-Ausgaben, die als DXF- und DWG-Dateien erzeugt werden, können den Planer in der Leistungsbeschreibung hilfreich unterstützen.

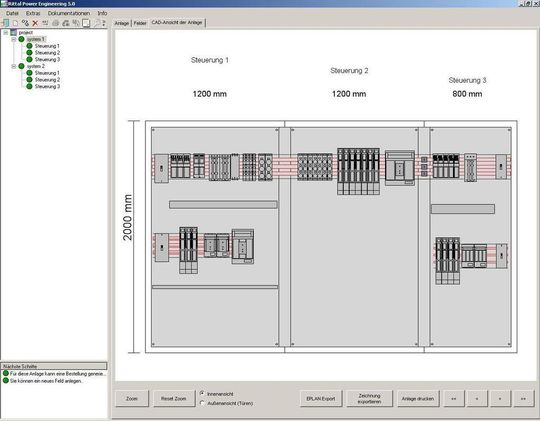

RiLine60-Konfiguration

In der neuen Version 5.0 bietet die Software jetzt auch eine Konfiguration für RiLine60-Sammelschienensysteme in TS 8 Schaltschränken an. Damit können für Steuerungsanwendungen Schienensysteme einfach und zeitsparend dimensioniert und konfiguriert werden. Per Drag&Drop lassen sich ganze Sammelschienensysteme sowie Adapter und Geräte frei im Schaltschrank platzieren. Auch allgemeines Schaltschrankzubehör wie Leuchten, Heizungen oder verschiedene Türgrifflösungen können einfach und schnell der Schaltschrankkonfiguration hinzugefügt werden.

Halle 5, Stand 111

Michael Schell, Product Management Power Solutions, Rittal;

Andreas Bastian, Product Management Power Solutions, Rittal
